Digitales Nockenschaltwerk
CamCon DC16
5. Allgemeines zur Programmierung
Zur Programmierung
DC16/90/115/300 und CamCon DC1756) ist ein PC und das DIGISOFT Programmierset Best.Nr.:
PC/SET/WIN notwendig. Diese Set enthält alle notwendigen Anschlußkabel und für Geräte mit RS485
Schnittstelle einen RS485 Pegelwandler (Comuca bzw. Comuca/USB).
Zusätzlich besteht die Möglichkeit der Programmierung mittels eines CamCon DC50/51 - bzw.
CamCon CT10 Terminal vorzunehmen. Sämtliche nachfolgenden Bedienungsschritte und Funktionen
beziehen sich auf Eingaben durch die PC Software oder durch das CamCon DC50/51 Terminal. Das
heißt, die Tasten des PC´s bzw. des CamCon DC50/51 Terminal´s werden dem Gerät durch die
serielle Schnittstelle übermittelt. Im Gegenzug wird die Bildschirmanzeige des CamCon´s zum PC
bzw. zum CamCon DC50/51 Terminal gesendet.

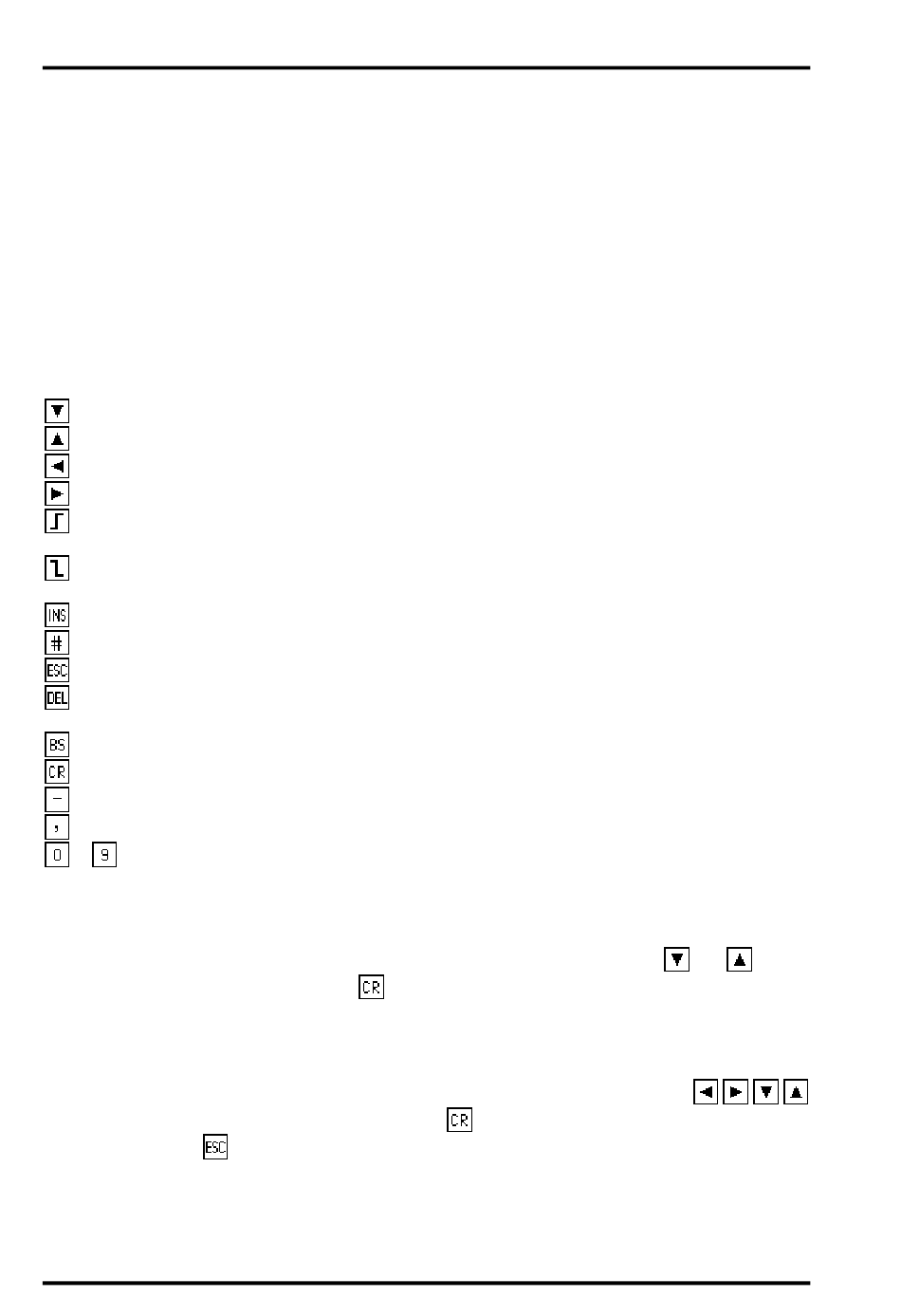

5.1. Funktionsübersicht der Tasten
Cursor nach unten.
Cursor nach oben.
Cursor nach links, verschieben von Nocken.
Cursor nach rechts, verschieben von Nocken.
Nockeneinschaltpunkt wählen, Zeichenauswahl bei der Texteingabe,
bzw. PC Page UP Taste.
Nockenausschaltpunkt wählen, Zeichenauswahl bei der Texteingabe,
bzw. PC Page Down Taste.
Einfügen von Nocken, Sonderwegmeßsystemen, Zeichen bei der Texteingabe.
Platzhalter für Anzeigeformate, Reset bei Fehlermeldungen, Sonderfunktionen.
Escape: Verlassen des aktuellen Menüs, Rückkehr in das nächst höhere Menü.
Löschen von Nocken, Ausgängen, Programmen und einzelner Zeichen bei der
Texteingabe.
Löschen einzelner Zeichen bei der Texteingabe.
Eingabe übernehmen und speichern.
Vorzeichenwechsel bei der Werteingabe.
Komma.
... Numerische Tasten zur Werteingabe.
5.2. Auswahl eines Menüs
Sie können das gewünschte Menü anwählen, indem Sie die entsprechende numerische Taste des
angezeigten Menüs drücken oder den Cursor, d.h. den schwarzen Balken mit den
auf den Menünamen verschieben und die
5.3. Auswahl eines Menüpunktes
Die Eingabe in den einzelnen Menüs ist in Menüpunkte aufgeteilt. Diese sind aktiv oder angewählt,
wenn sie invertiert dargestellt sind. Die Anwahl dieser Punkte erfolgt mit den Tasten
oder durch Bestätigen der Menüpunkte mit der Taste
Betätigen der Taste
welche Tasten Sie in diesem Menü für welche Funktionen betätigen können.
Seite: 26
von CamCon Geräten
Taste betätigen.
möglich. Betätigen Sie eine nicht definiert Taste, so erscheint ein Hinweis,
Automationsanlagen GmbH
ohne integrierte Eingabeeinheit
. Ein Abbruch der Eingabe ist jederzeit durch
Digitronic
(CamCon
und Tasten
