4.2. Externes Interface (option)
Wird bei der Bestellung des CamCon DC16 das externe Interface mit bestellt ( ein X am Ende der
Bestellnummer ), so haben Sie später die Möglichkeit, das CamCon durch ein CamCon CP16,

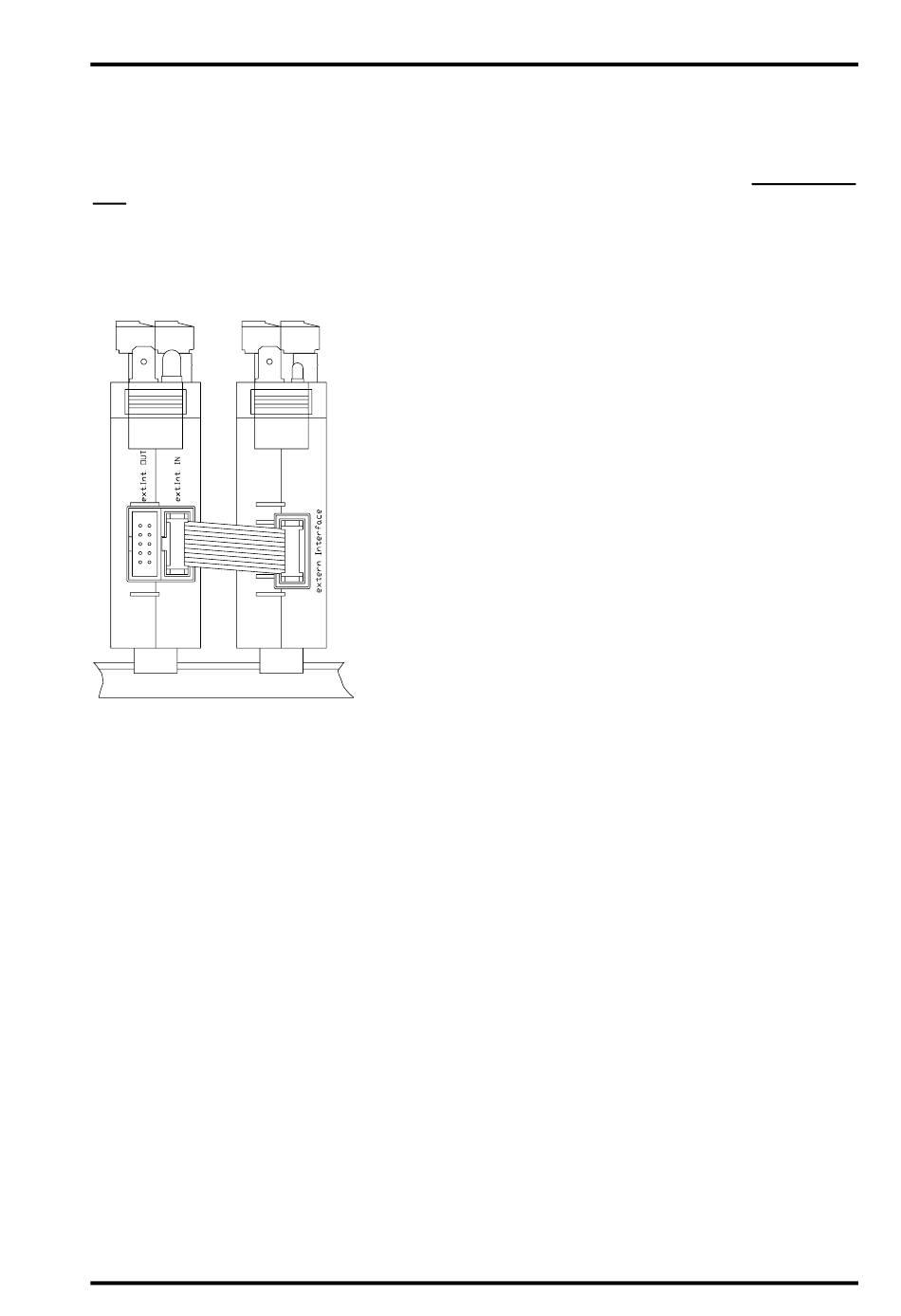

DC16/IO, oder DAC16 Modul zu erweitern. Die Erweiterungsmodule werden in einem Abstand von
1cm zum DC16 auf die Tragschiene im Schaltschrank aufgeschnappt und über ein ca. 4.5cm langes
10 pol. Flachkabel miteinander verbunden. Das externe Interface des CamCon DC16 wird mit dem 10
pol. Stiftstecker "ext.Int.IN" am CamCon Modul eingesteckt. Das Kabel gehört zum Lieferumfang der
DC16 Erweiterungsmodule. Der Datentransfer erfolgt potentialfrei über Optokoppler.
DC16/IO DC16
Ausgabe: Mai. 24
4.2.1. Pinbelegung des externen Interface
Stift 1,4,7,10: Erde
Stift 2: TxD -
Stift 3: TxD +
Stift 5: CLK -
Stift 6: CLK +
Stift 8: RxD -
Stift 9: RxD +
4.2.2. Externes Interface mit Kabellänge von 0.5 bis 300m
Die maximale Kabellänge des externen Interface beträgt 300
Meter. Hierfür wird jedoch ein geschirmtes 6 pol. Datenkabel mit
paarweise verseilten Adern und ein Adapterkabel von 10 pol.
Flachkabel auf 9 pol. DSUB Stecker benötigt. Die Abschirmung
dieses Kabels muß auf beiden Seiten auf Erde gelegt werden.
