M M o o n n t t e e r r i i n n g g a a f f 3 3 0 0 0 0 m m m m g g u u l l v v s s k k i i n n n n e e ( ( M M o o d d e e l l 6 6 3 3 8 8 7 7 o o g g 6 6 3 3 8 8 9 9 ) )

P P o o w w e e r r - - P P R R O O TL bårebeslagssystemet til montering på gulvskinner model 6387 og 6389 er kun kompatibelt med bårer, som

overholder de monteringsspecifikationer for gulvskinnemontering, der er anført herunder.

1. Fastslå den ønskede placering af båren i køretøjet, idet der tages hensyn til tilpas frirum omkring båren.

B B e e m m æ æ r r k k - - Nationale ambulancespecifikationer vedrørende gangbredde og siddepladser til ambulancemandskab kan

have indflydelse på placeringen af monteringsbeslagene. Hvis specifikationerne ikke skal håndhæves, skal installatøren

sikre, at der er tilstrækkelig plads til patienten, fiksering af skinner og lukning af bageste døre.

2. Find ud af, hvor gulvskinnerne skal fastgøres ud fra de dimensioner, der er vist i Figur 11.

3. Montér gulvskinnerne som angivet af skinneproducenten.

B B e e m m æ æ r r k k

• Sørg for, at bårens midterlinje er parallel med køretøjets sider.

• Sørg for, at skinnerne strækker sig mindst 200 mm forbi låsenes placering i begge retninger.

6385-109-005 Rev AA.1

1244.6 MM

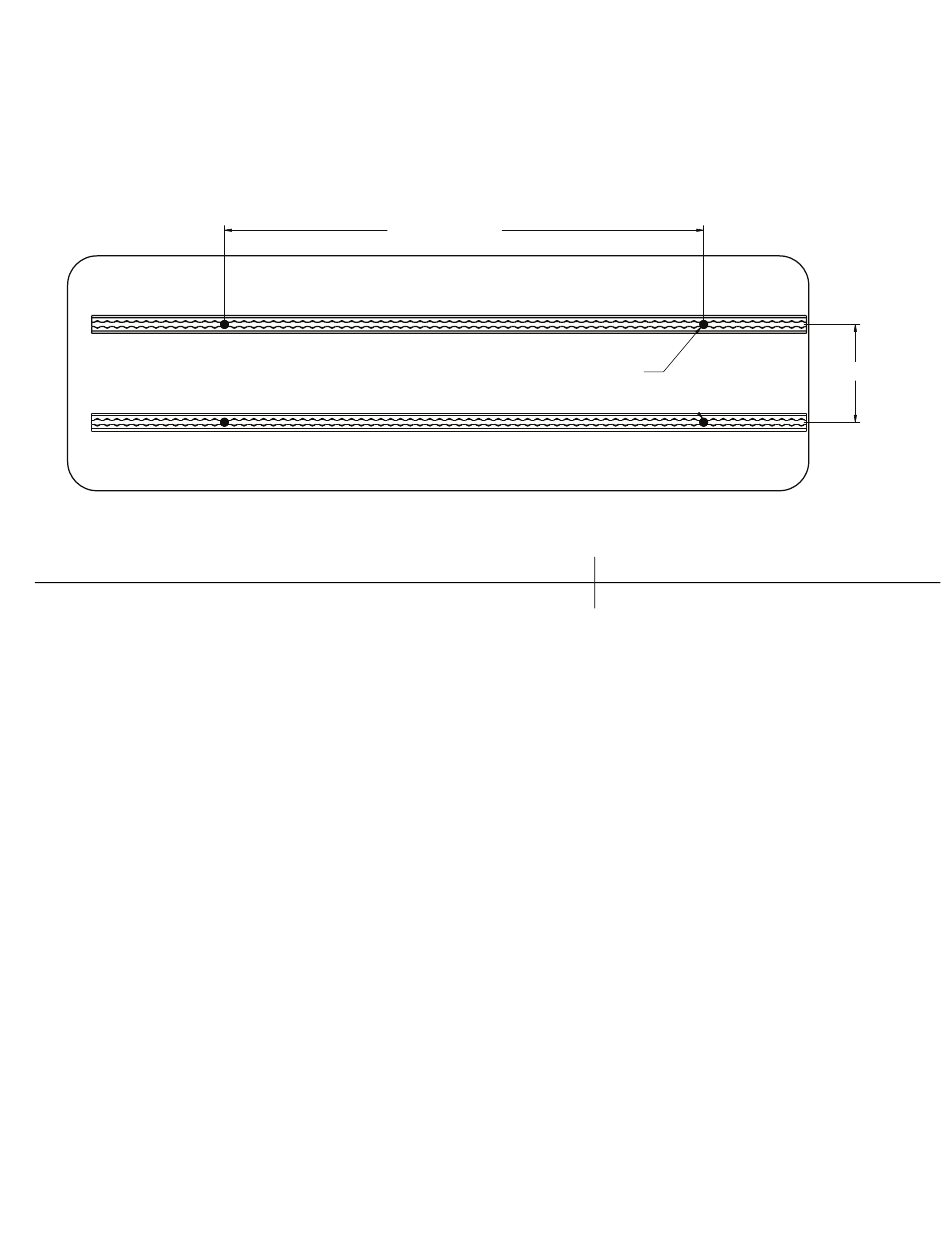

F F i i g g u u r r 1 1 0 0 – – G G u u l l v v s s k k i i n n n n e e i i n n s s t t a a l l l l a a t t i i o o n n , , p p l l a a c c e e r r i i n n g g e e r r

49 positioner

Låsene bruger de angivne skinnepositioner

255 MM
