Saml de to beslag:
4. Find placeringen af fodende- og hovedendebeslaget i Figur 10 for Model 6386 og Figur 11 for Model 6387.
B B e e m m æ æ r r k k - - Sørg for, at den sorte pil på U U n n w w i i n n -adapteren peger fremad mod ambulancens forende.
5. Drej stempelnøglen mod uret for at løsne stemplet på U U n n w w i i n n -adapteren (R) på fodendebeslaget (T) (Figur 7).
6. Løft og drej stempelnøglen en halv omgang for at frigøre stemplet (S).
7. Justér fodendebeslaget på gulvskinnen.
8. Drej stempelnøglen med uret for at fastgøre stemplet og lås U U n n w w i i n n -adapteren (R) fast til gulvskinnen.
9. Gentag trin 5-8 for at installere hovedendebeslaget på gulvskinnen (Figur 8).
10. Sørg for, at der er en afstand på 948 mm mellem hovedendebeslaget og fodendebeslaget (Figur 6).
11. Løsn de fire skruer på begge sider af beslaget, som fastgør låsene til aflåsningspladen.
B B e e m m æ æ r r k k - - Juster U U n n w w i i n n -adapterne, efter behov, så de passer i skinnerne.
12. Juster låsene med gulvskinnerne og stram skruerne (dem der blev løsnet i trin 11).
B B e e m m æ æ r r k k - - U U n n w w i i n n -adapterne leveres af U U n n w w i i n n S S a a f f e e t t y y S S y y s s t t e e m m s s .
6385-109-005 Rev AA.1

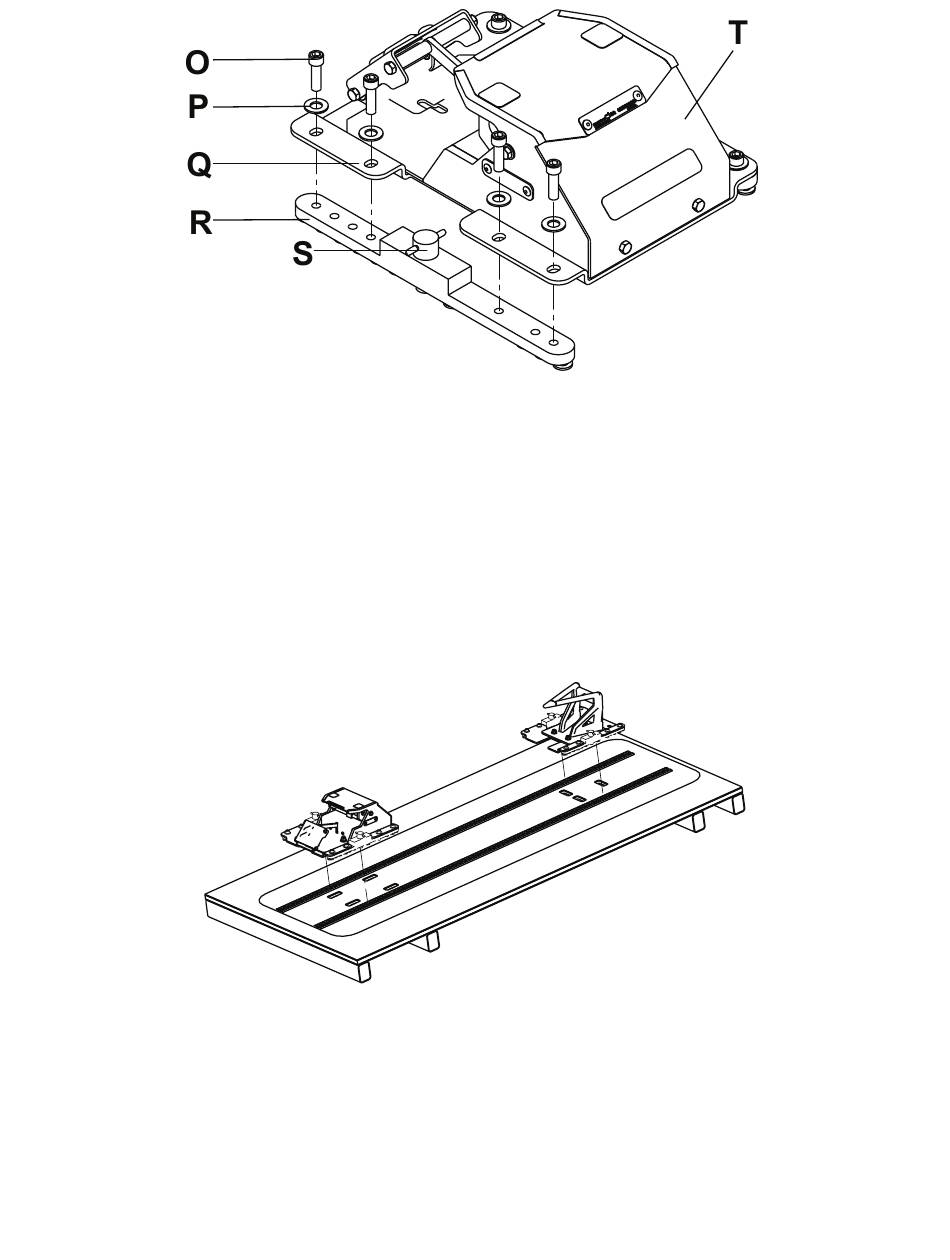

F F i i g g u u r r 7 7 – – S S a a m m l l f f o o d d e e n n d d e e b b e e s s l l a a g g e e t t
