I I n n s s t t a a l l l l a a t t i i o o n n
S S å å d d a a n n i i n n s s t t a a l l l l e e r r e e s s g g u u l l v v p p l l a a d d e e n n
P P o o w w e e r r - - P P R R O O TL bårebeslagssystemet til montering på gulvplader er kun kompatibelt med bårer, som overholder
monteringsspecifikationerne for gulvplademontering, der er anført herunder.
A A D D V V A A R R S S E E L L
• Gulvpladen må altid kun installeres af kvalificeret personale. Forkert installation kan føre til skade på patienten eller
operatøren.
• Sørg altid for, at alle bårer opfylder installationsspecifikationerne for P P o o w w e e r r - - P P R R O O TL bårebeslagssystemet. Der er risiko
for at komme til skade, hvis der anvendes en ikke-kompatibel båre i P P o o w w e e r r - - P P R R O O TL bårebeslagssystemet.
• Brug ikke skruer med en diameter, der er mindre end de specificerede 3/8 tommer (0,95 cm) til forankring af
gulvpladerne.
1. Fastslå den ønskede placering af båren i køretøjet, idet der tages hensyn til tilpas frirum omkring båren.
B B e e m m æ æ r r k k - - Nationale ambulancespecifikationer vedrørende gangbredde og siddepladser til ambulancemandskab kan
have indflydelse på monteringsbeslagenes placering. Hvis specifikationerne ikke skal håndhæves, bør installatøren
sørge for, at der er tilstrækkelig plads til patienten, fiksering af skinner og lukning af bagdøre.
2. Brug dimensionerne i Figur 2 til at placere og bore de huller, hvor gulvpladerne skal monteres.
B B e e m m æ æ r r k k
• Sørg for, at bårens midterlinje er parallel med køretøjets sider.
• Sørg for at fordele gulvpladerne jævnt omkring bårens midterlinje.
• Stryker anbefaler 370 mm fra bårens midterlinje til køretøjets sidevægge for at tillade hjulene at dreje.
610 MM (REF)
D
A Hovedende
B Fodende
Køretøjets forende
C
3. Udskær 1 tomme x 2-1/2 tomme x 9/16 tomme (2,5 x 6,4 x 1,4 cm) dybe åbninger (F) i gulvet centreret over pladens
lokaliseringspunkter (Figur 3).
4. Ved hjælp af to 3/8 tomme cylinderskruer (str. 8) (G) forankres hver af gulvpladerne (H) i de forsænkede åbninger med
de kontraborede huller vendende op (Figur 4).
B B e e m m æ æ r r k k
• En bagplade (eller tilsvarende) (I) i stål (medfølger ikke) er nødvendig for øget støtte (Figur 4).
DA 8
A
90 MM
C
320 MM 150

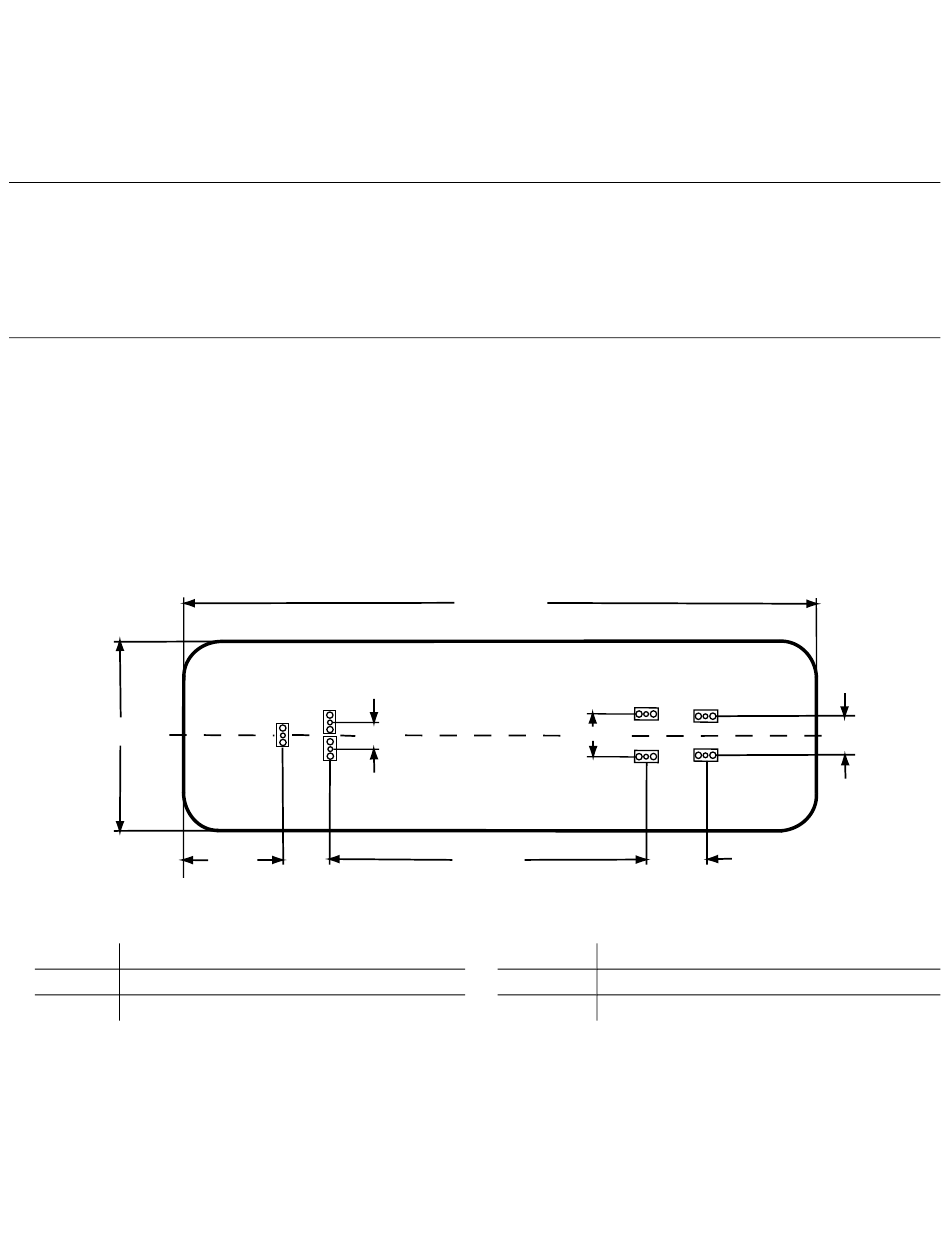

F F i i g g u u r r 2 2 – – G G u u l l v v p p l l a a d d e e r r n n e e s s i i n n s s t t a a l l l l a a t t i i o o n n s s p p u u n n k k t t e e r r
1925 MM (REF)
E
140 MM
1015 MM
D Bårebredde
Bårelængde
E
B
120 MM
194 MM
