• Til fodenden bruges fire bagplader i stål med dimensionerne 4 tommer x 6 tommer x 3/8 tomme (10,2 x 15,2 x 1,0
cm). Til hovedenden bruges én bagplade i stål med dimensionerne 9,25 tommer x 10 tommer x 3/8 tomme (23,5 x
25,4 x 1,0 cm).
• Hvis bagpladen i stål ikke har gevind, skal der bruges en skive og 3/8-16 tommers låsemøtrik, når du installerer
bagpladen i stål.

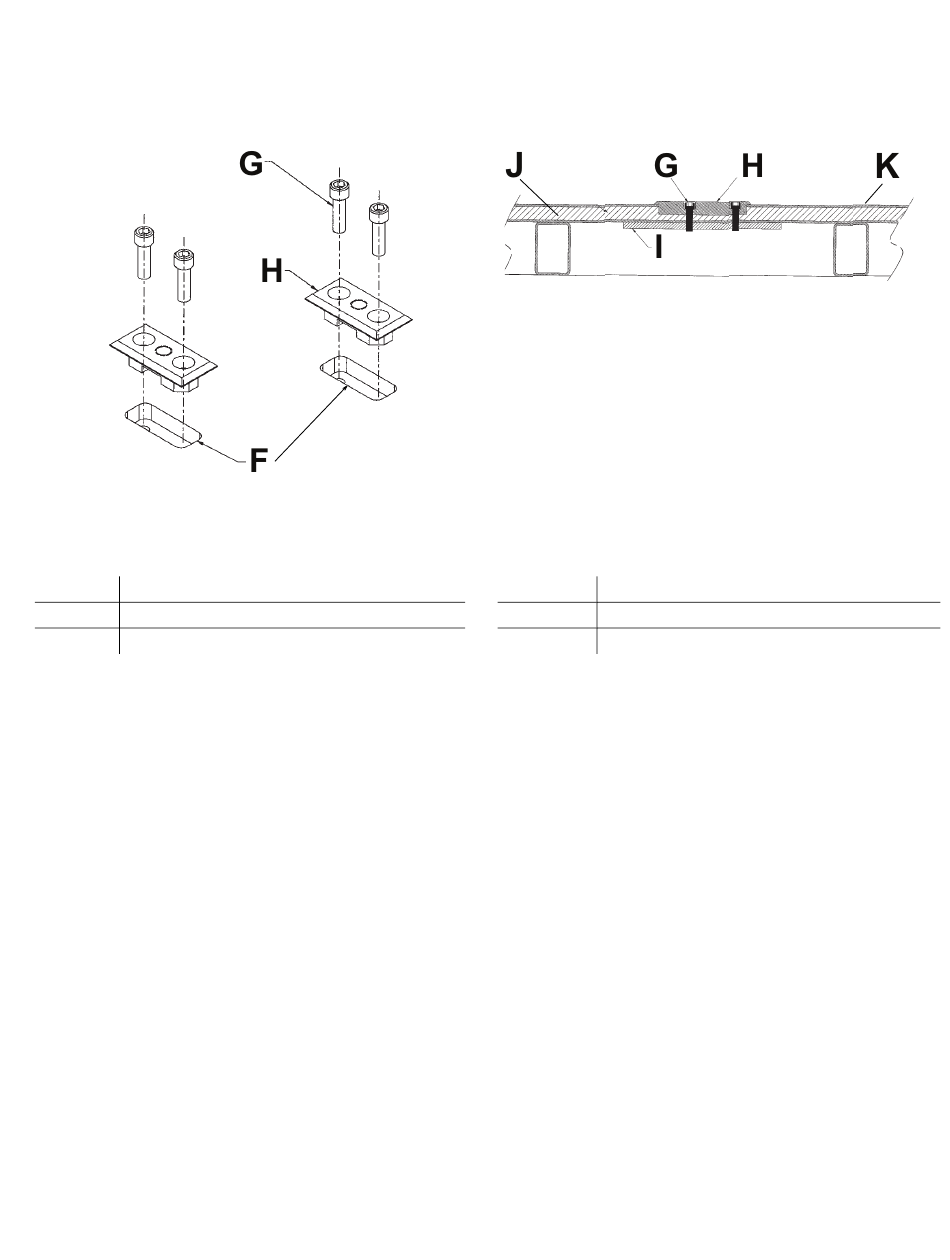

F F i i g g u u r r 3 3 – – U U d d b b o o r r i i n n g g a a f f å å b b n n i i n n g g e e r r o o v v e e r r
p p l l a a c c e e r r i i n n g g s s h h u u l l l l e e r r n n e e
Forsænket åbning
F
Cylinderskrue med indvendig sekskant
G
Gulvplade
H
M M o o n n t t e e r r i i n n g g a a f f h h o o v v e e d d e e n n d d e e - - o o g g f f o o d d e e n n d d e e b b e e s s l l a a g g ( ( M M o o d d e e l l 6 6 3 3 8 8 5 5 ) )
1. Tag bagsideafdækningen (K) af fodendebeslaget (J). (Figur 5).
2. Montér fodendebeslaget på de fire gulvplader, og fastgør det med 1/2 tomme unbrakoskruer nr. 13 med sokkelhoved og
låseskiver.
3. Sæt bagsideafdækningen fast på fodendebeslaget.
4. Montér hovedendebeslaget (L) på de tre gulvplader, og fastgør det med tre 1/2 tomme unbrakoskruer nr. 13 med
sokkelhoved og låseskiver.
5. Sørg for, at der er en afstand på 948 mm mellem hovedendebeslaget og fodendebeslaget (Figur 6).
6385-109-005 Rev AA.1
F F i i g g u u r r 4 4 – – F F o o r r a a n n k k r r i i n n g g a a f f g g u u l l v v p p l l a a d d e e i i å å b b n n i i n n g g e e r r
Bagplade i stål
I
Krydsfiner
J
Gulvbelægning
K
9 DA
