TECHNISCHER PRODUKTPASS
Integrierter Kühl- und Gefrierschrank

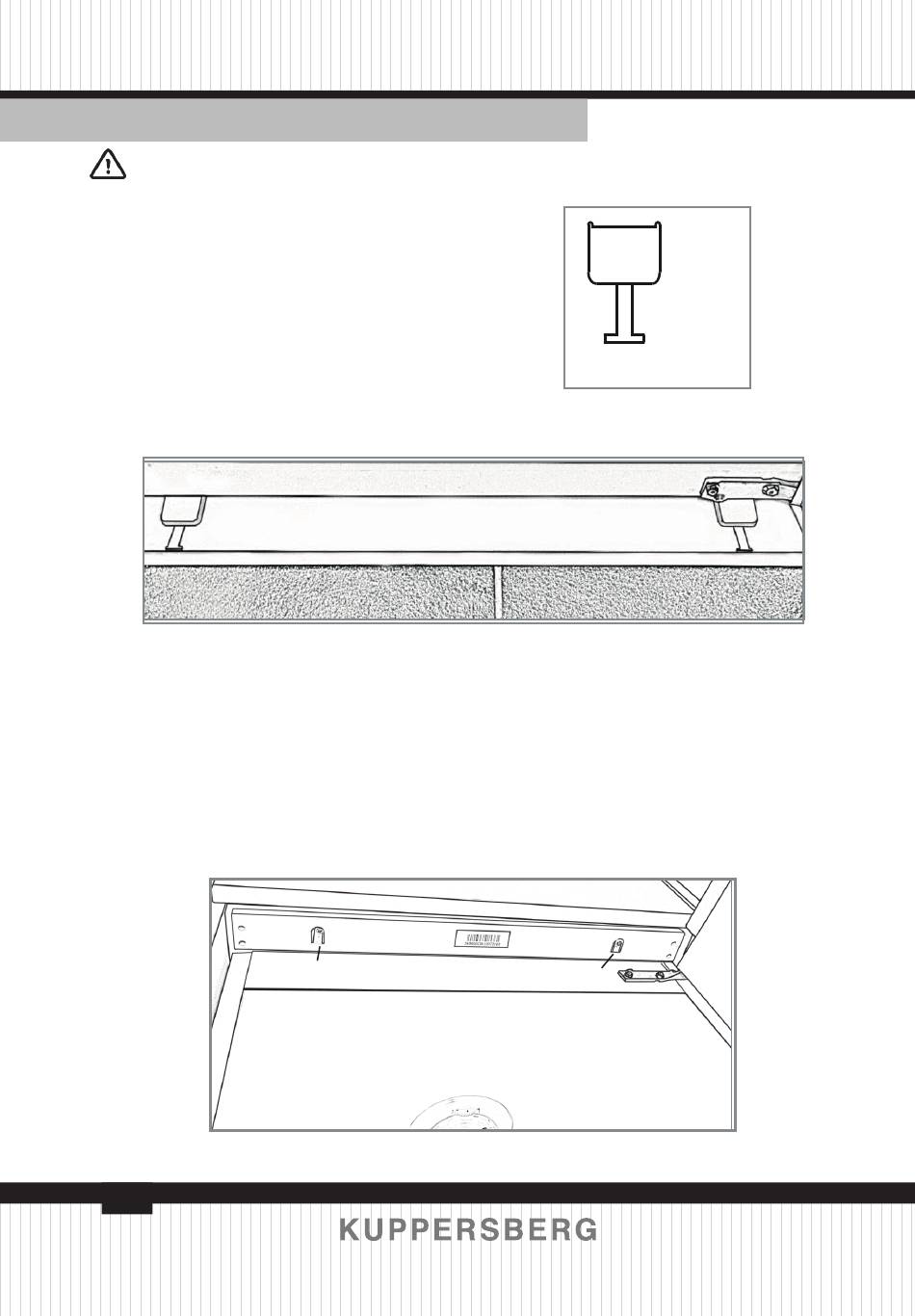

EINBAU IN DEN SCHRANK

Schieben Sie das Gerät mit Hilfe von
ein oder zwei Personen in den Schrank.
An der Unterseite des Geräts befin-
den sich zwei Metallplatten. Legen Sie
die mitgelieferten weißen Unterlagen
(Abb. 3) auf diese Platten, wie in
Abb. 4 dargestellt.
Achten Sie darauf, dass die Kanten
der Polster bündig mit der Kante des
Schranksockels sind.
Wenn der Gerätesockel ordnungsge-
mäß an der Kante des Schranksockels
ausgerichtet ist, sollte die Metallpolste-
rung an der Oberseite des Geräts bündig
mit der Kante des Schranks abschließen
(ist dies nicht der Fall, vergewissern Sie
sich, dass der Sockel wie in Abb. 4 gezeigt
14
Sockel des Schranks
Platte
T
Gerätesockel
Boden
Abb. 4
ausgerichtet ist und dass die Metallpols-
terung in Abb. 5 nicht beschädigt ist).
Befestigen Sie die Oberseite des Ge-
räts an der Oberseite des Schranks durch
die in Abb. 5 mit einem «T» markierten
Schraubenlöcher in der Metallauflage.
T
Abb. 5
DEUTSCH
x2
Abb. 3
