An einer Stelle des
Schranks sollte
ein Lufteinlass
vorgesehen werden,
damit genug Luft
einströmen kann.
In dem gezeigten
Beispiel geschieht
dies durch eine
Sockelblende unter
dem Kühlschrank.
Unter dem Kühl-/
Gefrierschrank sollte
ein Ausschnitt im
Sockel angebracht
werden, der mit dem
mitgelieferten
Lüftungsgitter sauber
eingefasst werden
kann.
Alternativ kann ein Teil
des Sockels entfernt
werden, um Luft
zirkulieren zu lassen
(empfohlen 600 mm
x 10 mm).

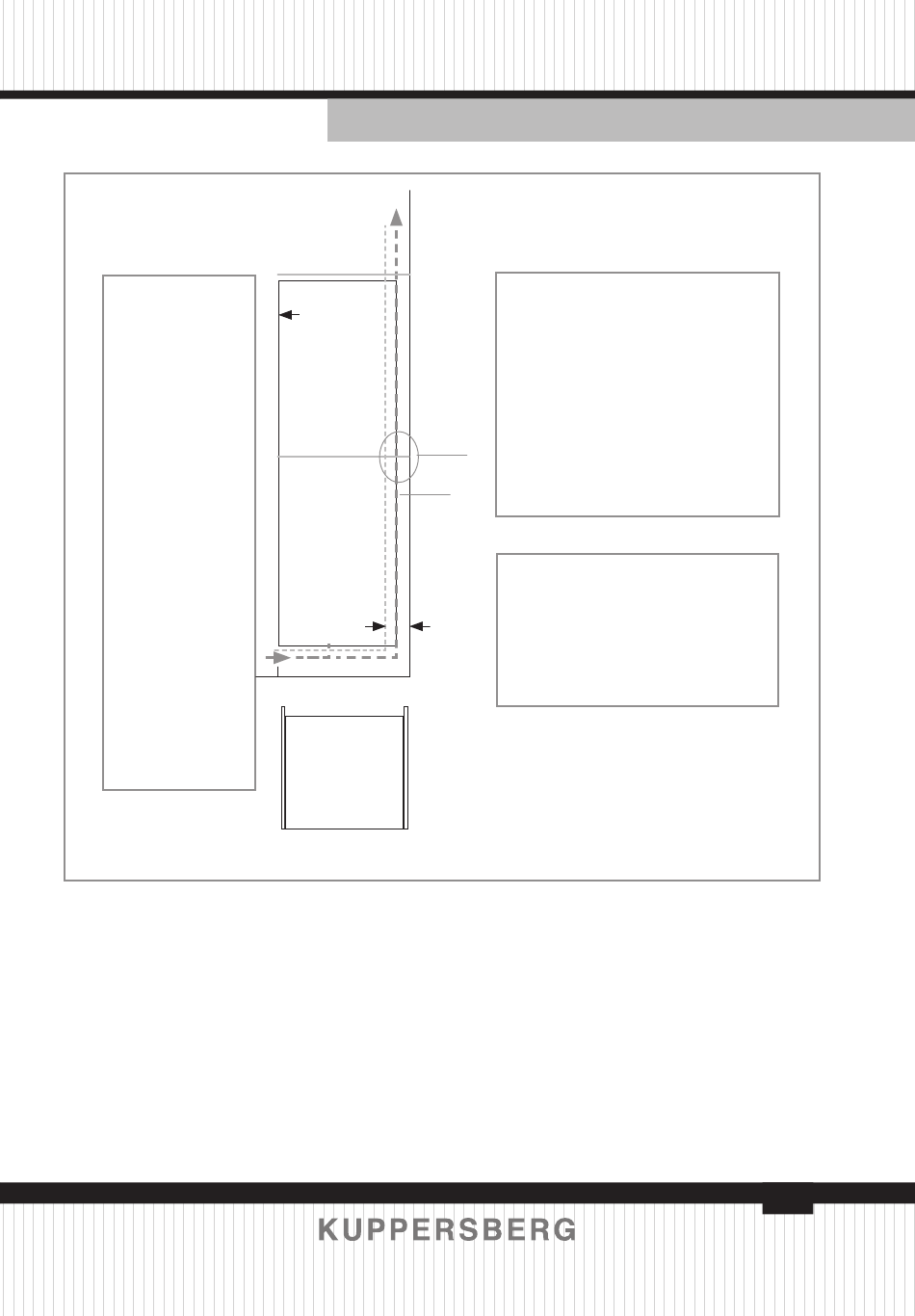

Draufsicht auf den Hinterlüftungsspalt
Der offene Kanal an der Rückseite ist
deutlich zu erkennen. Für eine korrekte
Belüftung des Geräts ist es wichtig, dass
über seine Oberseite Luft austreten kann.
Ein Belüftungsspalt von 40 - 50 mm Höhe
ist in den meisten Fällen ausreichend.
Im Sockel des Geräts ist eine Lüf-
tungsöffnung erforderlich, durch die Luft
über den Kompressor und den Wärmetau-
scher einströmen kann. Ein dekoratives
Integrierter Kühl- und Gefrierschrank
Umgebung des
Kühlschranks
Mindestens
30 mm
Abb. 2
Gitter wird mit dem Gerät mitgeliefert,
um diese Entlüftung sauber abzuschlie-
ßen. Alternativ kann der erforderliche
Luftstrom durch Entfernen eines dün-
nen Abschnitts des Sockels (mindestens
600mm x 10mm) erreicht werden.
ausströmen kann, desto besser und effizi-
enter funktioniert das Gerät.
TECHNISCHER PRODUKTPASS
Die Oberseite des Kühlschranks muss den
Luftabzug in den Raum ermöglichen
Empfohlene Größe der Entlüftungsöffnung:
500 x 40 mm
Wenn die Möbel keine Luftzirkulation in den
Raum zulassen, muss eine Sockellüftung
oder eine andere Art der
Belüftung vorgesehen werden, um einen
natürlichen Luftstrom zu gewährleisten
Auf der Rückseite des Gehäuses sollte Platz
sein, damit kühle Luft über den Verflüssiger
streichen kann.
Empfehlung: 500 x 40 mm
In der Regel gilt: Je mehr Luft ein- und
