F1 Halbleitersicherungen und Sicherungshalter für die Wechsel- und Gleichstrom-
seite (DCS 601 / DCS 602 - DCF 601 / DCF 602)
Die Geräte werden in zwei Gruppen unterteilt:
– Gerätebaugröße C1 und C2 mit Nennströ-
men bis zu 1000 A benötigen externe Siche-
rungen.
– Gerätebaugröße A5, A6 und A7 mit Nenn-
strömen von 900 bis 5200 A sind mit intern
eingebauten Halbleiter-Sicherungen ausge-
stattet (keine zusätzlichen externen Halblei-
ter-Sicherungen erforderlich).
Die Zuordnungstabelle zeigt die AC Sicherungs-
typen in Abhängigkeit des Gerätetyps. Wenn das
Gerät gemäß den Hinweisen auch auf der DC
Seite abgesichert werden soll, so ist jeweils der
gleiche Typ für die Plus- und Minusleitung zu
verwenden, der auf der AC Seite benutzt wurde.
Für alle Geräte der Baugröße C1 und C2 außer
dem größten Gerät werden Messersicherungen
mit zugehörigen Haltern verwendet.
F3.x Sicherungen und Sicherungshalter für die 2-phasige Feldversorgung
Entsprechend der gewählten Schutzstra-
tegie werden verschiedene Sicherungsty-
pen verwendet. Die Sicherungen werden
nach dem Nennstrom des Feldversor-
gungsgerätes dimensioniert. Wenn das
Feldversorgungsgerät an zwei Phasen des
Netzes angeschlossen wird, müssen zwei
Sicherungen verwendet werden. Wenn
das Gerät an eine Phase und den Null-
Leiter angeschlossen wird, darf nur eine
Sicherung an der Phase verwendet wer-
den. In Tabelle 2.6/3 sind die Ströme der
Sicherungen in Bezug auf Tabelle 2.6/2
aufgelistet.
Die Sicherungen können nach dem maxi-
malen Feldstrom dimensioniert werden.
In diesem Fall muss die Sicherung ver-
wendet werden, die zu den Feldstromstär-
ken passt.
Transformator T3 für die Feldversorgung passend zu den Spannungspegeln
Die Isolationsspannung der Feldversorgungsge-
räte ist höher als die Nennbetriebsspannung (sie-
he Kapitel Feldversorgung). Hierdurch ergibt sich
für Systeme mit einer Spannung über 500 V die
Möglichkeit einer direkten Versorgung des Lei-
stungsteils des Stromrichters aus dem Netz für
die Ankerversorgung, und ein Spartransformator
kann zur Anpassung der Feldversorgung an die
Nennspannung verwendet werden. Außerdem
kann der Spartransformator auch zur Anpassung
der Feldspannung (SDCS-FEX-1 Diodenbrük-
ke) oder Reduzierung der Spannungswelligkeit
verwendet werden. Es sind verschiedene Typen
(Primärspannung 400...500 V und 525...690 V)
mit jeweils unterschiedlichen Nennströmen lie-
ferbar.
Stromrichtertyp
DCS60x-0025-41/51
DCS60x-0050-41/51
DCS60x-0050-61
DCS60x-0075-41/51
DCS60x-0100-51
DCS60x-0110-61
DCS60x-0140-41/51
DCS60x-0200-41/51
DCS60x-0250-41/51
DCS60x-0270-61
DCS60x-0350-41/51
DCS60x-0450-41/51/61 170M 6811
DCS60x-0520-41/51
DCS60x-0680-41/51
DCS60x-0820-41/51
DCS60x-1000-41/51
Tabelle 2.6/2: Sicherungen und Sicherngshalter (Einzelheiten siehe
Technische Daten)
Feldstromr. Feld-
strom
≤ 6 A
SDCS-FEX-1 I 170M 1558
F
SDCS-FEX-2A
≤ 12 A
SDCS-FEX-2A I 170M 1559
F
≤ 16 A
SDCS-FEX-2A I 170M 1561
F
DCF 503A
DCF 504A
≤ 30 A
DCF 503A I 170M 1564
F
DCF 504A
≤ 50 A
DCF 503A I 170M 1565
F
DCF 504A
Schutzelementtyp
Halbleiter-
sicherung für
Sicherungshal- für Sicherungs-
ter OFAX 00 halter OFAX 00
Tabelle 2.6/3: Sicherungen und Sicherungshalter für 2-phasige Feld-
versorgung
Feldstromrichtertyp
≤ ≤ ≤ ≤ ≤ 500 V; 50/60 Hz
SDCS-FEX-1
SDCS-FEX-2A
SDCS-FEX-2A
DCF503A/4A-0050
DCF503A/4A-0050
SDCS-FEX-1
SDCS-FEX-2A
SDCS-FEX-2A
DCF503A/4A-0050
DCF503A/4A-0050
Tabelle 2.6/4: Daten des Spartransformators (Einzelheiten siehe
Technische Daten)
3ADW000072R0603 DCS600 System description d f
Typ Sicherungs-
halter
170M 1564 OFAX 00 S3L
170M 1566 OFAX 00 S3L
170M 1566 OFAX 00 S3L
170M 1568 OFAX 00 S3L
170M 3815 OFAX 1 S3
170M 3815 OFAX 1 S3
170M 3815 OFAX 1 S3
170M 3816 OFAX 1 S3
170M 3817 OFAX 1 S3
170M 3819 OFAX 1 S3
170M 5810 OFAX 2 S3
OFAX S 3
170M 6811 OFAX S 3
170M 6163 3x 170H 3006
170M 6163 3x 170H 3006
170M 6166 3x 170H 3006
F3.1 F3.2
OFAA 00 H10
OFAA 00 H16
OFAA 00 H25
OFAA 00 H50
OFAA 00 H63
Leitungsschutz- Leistungsschal-
sicherung ter für 500 V
oder 690 V
für Feldstrom Transformator-
I typ 50/60 Hz
F
= ≤ ≤ ≤ ≤ ≤ 500 V
U
prim
≤6 A
T 3.01
≤12 A
T 3.02
≤16 A
T 3.03
≤30 A
T 3.04
≤50 A
T 3.05
= ≤ ≤ ≤ ≤ ≤ 600 V
U
prim
≤6 A
T 3.11
≤12 A
T 3.12
≤16 A
T 3.13
= ≤ ≤ ≤ ≤ ≤ 690 V
U
prim
≤30 A
T 3.14
≤50 A
T 3.15
F 3.3
10 A
16 A
25 A
50 A
63 A

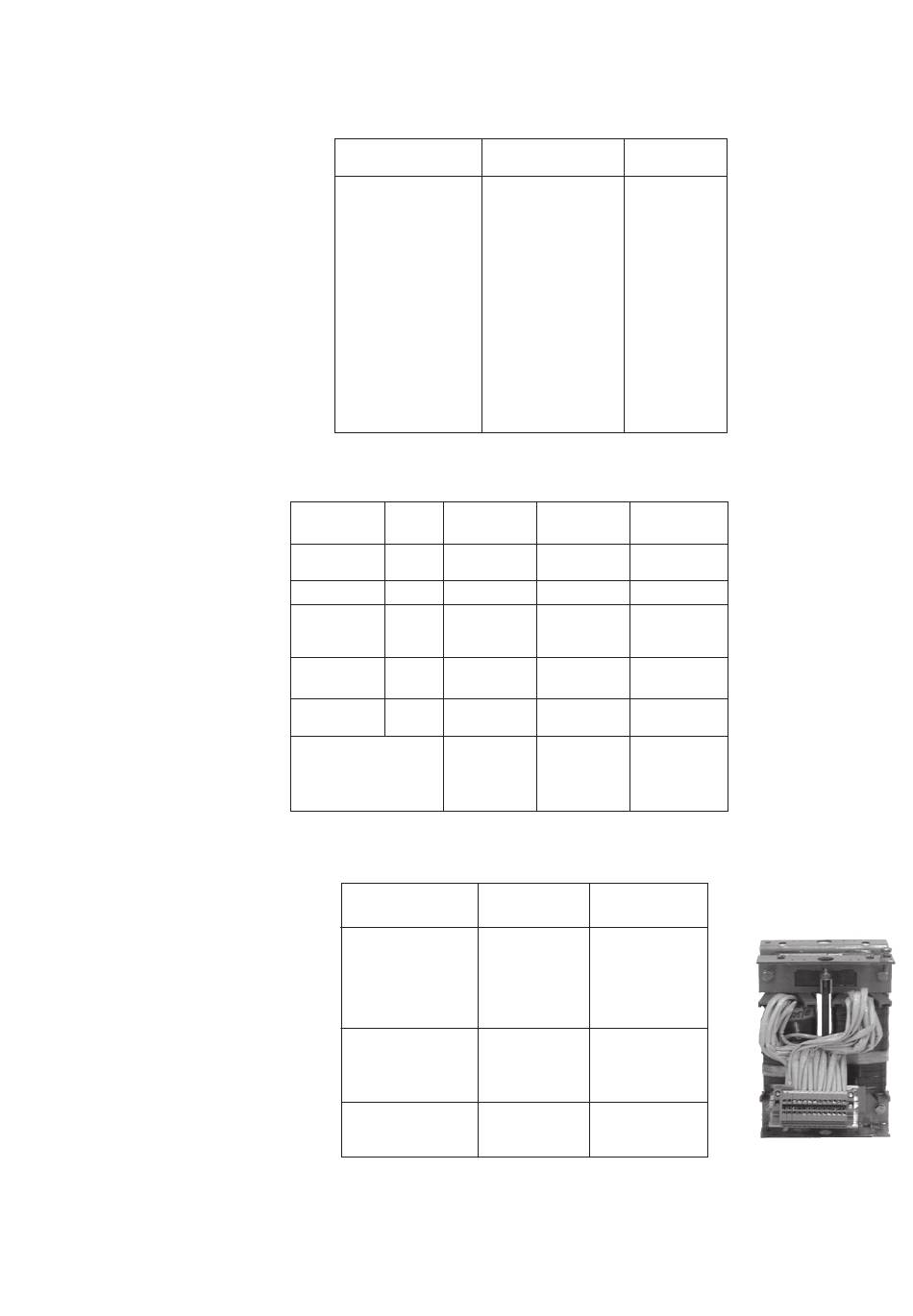

Abb. 2.6/3: T3 Spartrans-
formator
