Serielle Schnittstellen
Zur Bedienung, Inbetriebnahme und Diagnose sowie zur Ansteue-
rung stehen verschiedene serielle Schnittstellen zur Verfügung. Für die
Ankopplung der Bedien- und Anzeigeeinheit (Panel) CDP 312 sind
auf der Rechnerkarte SDCS-CON-2 serielle Anschlüsse (X33:/X34:)
vorgesehen. Drei weitere serielle Schnittstellen sind auf der Karte
SDCS-AMC-DC 2 vorhanden.
Diese Schnittstellen werden über Kunststofflichtwellenleiter oder
HCS angeschlossen. Kanal 3 dient der Anschaltung des Antriebs an
einen PC, Kanal 0 zur Anschaltung an ein Feldbusmodul, oder zur
übergeordneten Steuerung. Kanal 2 kann für eine Leit-/Folgeantriebs-
verbindung oder für eine E/A-Erweiterung genutzt werden. Diese drei
seriellen Schnittstellen sind voneinander unabhängig.
Hineis:
Für Feldbusmodule Nxxx
(CH0) wird die Karte SDCS-
AMC-DC Classic 2, für alle
anderen (FCI, AC80, ...) die
Karte SDCS-AMC-DC 2 be-
nötigt.
Bedienung über Bedien- und Anzeige-
einheit (Panel)
Einbau des Panels
Es kann zwischen verschiedenen Einbauvarianten ge-
wählt werden:
• Einbau am Stromrichtermodul
• Einbau in der Schranktür unter Verwendung des
MultiDrive-Türeinbausatzes
Spg.-Versorgung
PE SH SHF DG D(N) D(P)
X2
RXD
Nxxx
Nxxx-01
T XD
xxxxxxxx
ADAPTER
XM IT
BUS
T ERM INAT ION
REC
ON
OF F
X1 ERRO R
PE +24V 0V SH SHF DG D(N) D(P)
zur SPS
FCI
AC80
AC800M
Steuerung

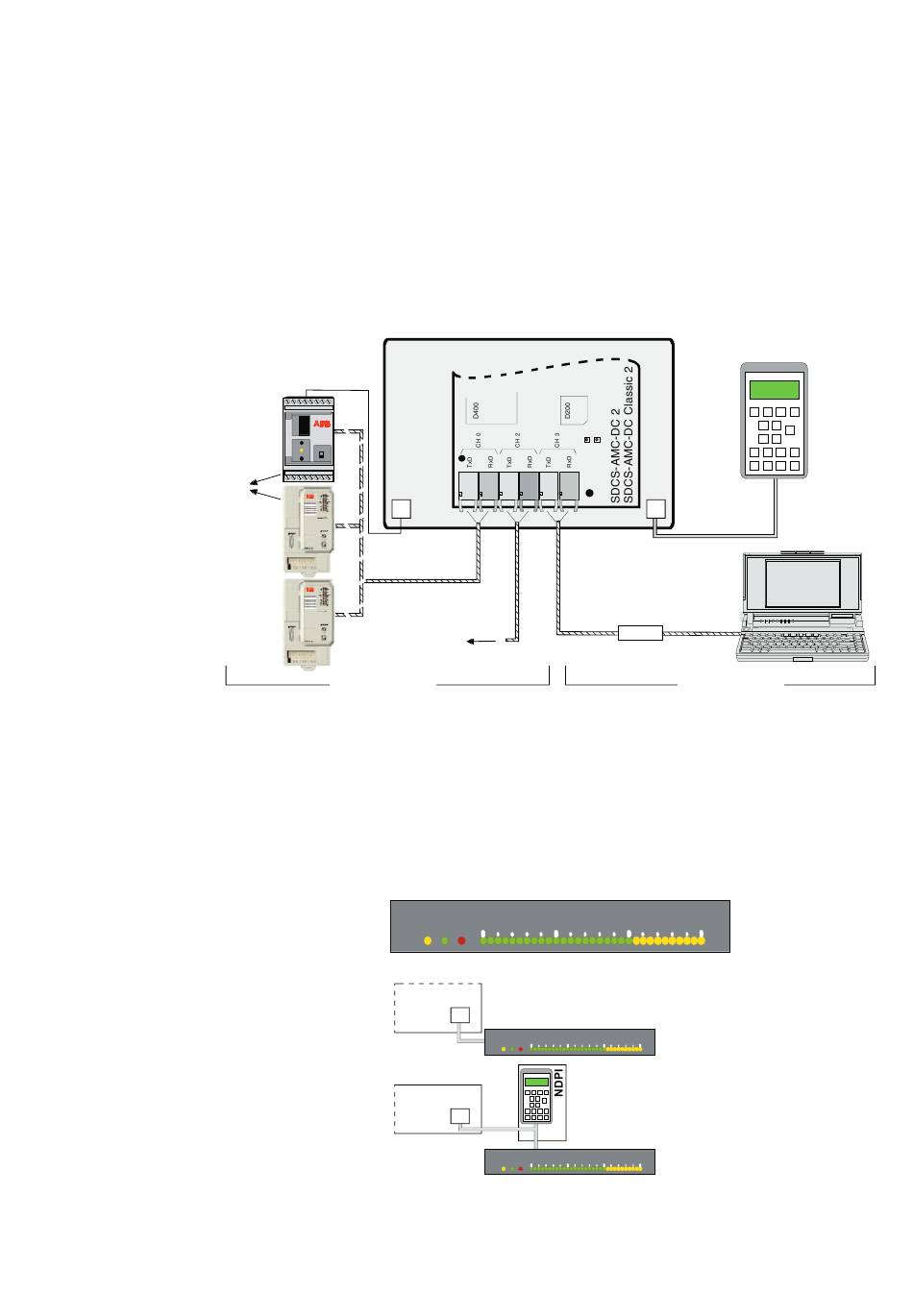

Abb. 2.5/5: Möglicjkeiten der seriellen Kommunikation
3ADW000072R0603 DCS600 System description d f
Es gibt verschiedene SDCS-AMC-DC 2 Karten um Lichtwellenleiter,
Kabellängen und serielle Schnittstellen anzupassen. Die SDCS-AMC-
DC 2 Karten sind mit optischen Sendern und Empfängern für 10 oder
5 Mbaud ausgerüstet.
Einige Regeln müssen beachtet werden:
• 5 Mbaud und 10 Mbaud Geräte dürfen nicht miteinander verbun-
den werden
• 5 Mbaud Geräte arbeiten nur mit Kunststofflichtwellenleiter
• 10 Mbaud Geräte arbeiten mit Kunststofflichtwellenleiter und
HCS
• Die NDBU 95 Karten verlängern die maximal mögliche Leiterlän-
ge
• Maximale Leiterlängen und Anschlussbeispiele können im Hand-
buch Configuration Instructions NDBU 85/95 gefunden werden;
Dokumentnummer: 3ADW000100.
SDCS-CON-2
X16:
LWL LWL
- Master-Follower
Verbindung
LED-Kontrollanzeige
Bei Verwendung des MultiDrive-Türeinbausatzes können pro Antrieb
bis zu drei LED-Kontrollanzeigen für Statusanzeigen wie „Betrieb"
(RUN), „Bereit" (RDY) und „Fehler" (FLT) sowie eine wählbare Para-
meteranzeige (0...150%) eingebaut werden. Die Anzeige wird über eine
universelle Modbus-Verbindung an die Karte SDCS-CON-2 (X33:/
X34:) oder an die NDPI-Buchse für die Bedien- und Anzeigeeinheit
angeschlossen.
R R F
D U L
0 50
1
Y N T
Abb. 2.5/6: LED-Kontrollanzeige
SDCS-CON-2
X33:/
X34:
R R F
D U L
0
1
Y N T
CDP 312
SDCS-CON-2
X33:/
X34:
R R F
D U L
0
1
Y N T
Abb. 2.5/7: Anschluss der LED-Kontrollanzeige
elektrische
X33:
X34: Verbindung
≤ 3 m
LWL
Interface
Bedienung
100 150
NLMD
50 100 150
NLMD
50 100 150
II F 2-13
CDP 312
Dcs6_com1b.dsf
PC
