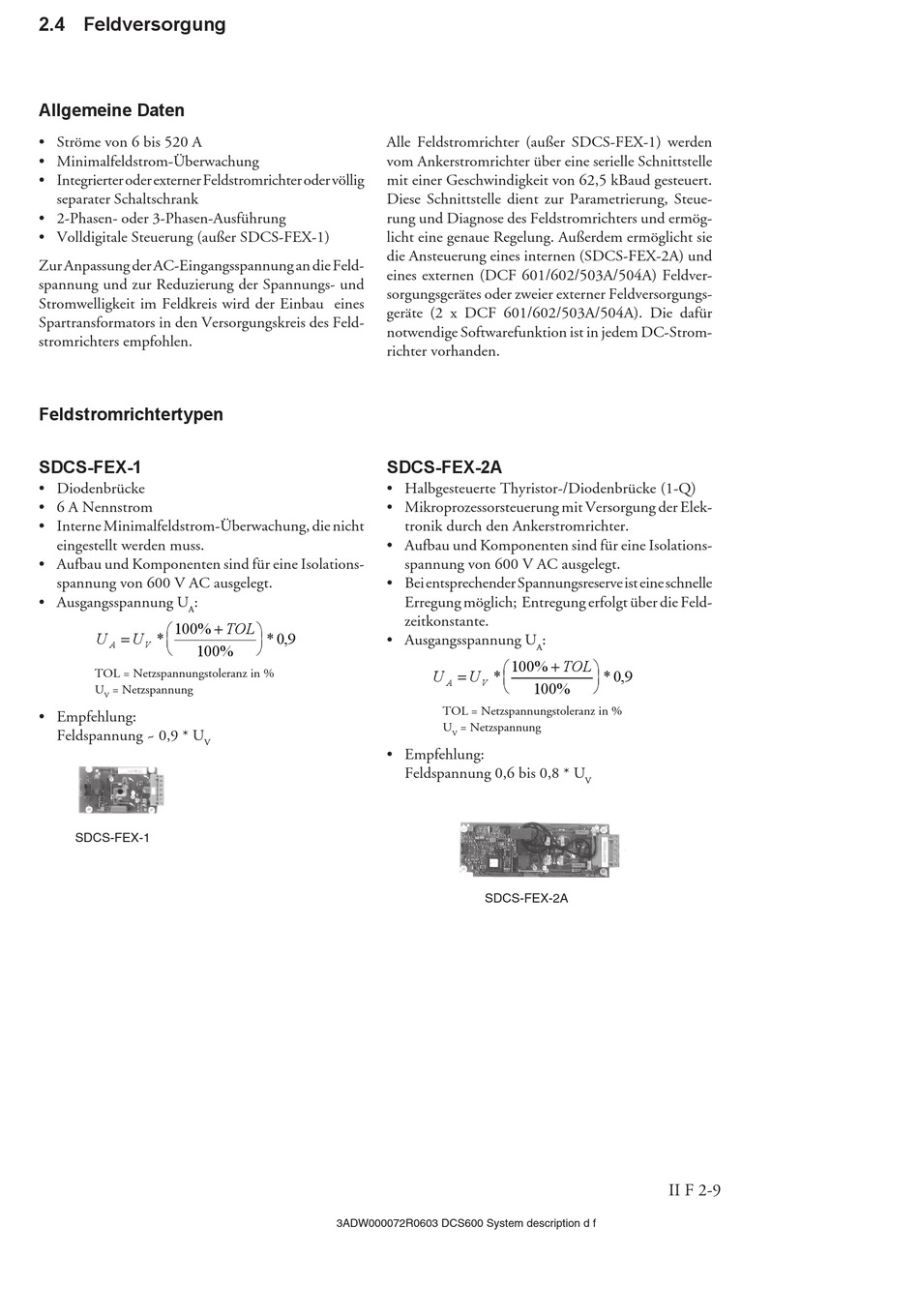

2.4 Feldversorgung
Allgemeine Daten
• Ströme von 6 bis 520 A
• Minimalfeldstrom-Überwachung
• Integrierter oder externer Feldstromrichter oder völlig
separater Schaltschrank
• 2-Phasen- oder 3-Phasen-Ausführung
• Volldigitale Steuerung (außer SDCS-FEX-1)
Zur Anpassung der AC-Eingangsspannung an die Feld-
spannung und zur Reduzierung der Spannungs- und
Stromwelligkeit im Feldkreis wird der Einbau eines
Spartransformators in den Versorgungskreis des Feld-
stromrichters empfohlen.
Feldstromrichtertypen
SDCS-FEX-1
• Diodenbrücke
• 6 A Nennstrom
• Interne Minimalfeldstrom-Überwachung, die nicht
eingestellt werden muss.
• Aufbau und Komponenten sind für eine Isolations-
spannung von 600 V AC ausgelegt.
• Ausgangsspannung U :
A
⎛
100%
=
U U * ⎜
⎝
A V
100%
TOL = Netzspannungstoleranz in %
U = Netzspannung
V
• Empfehlung:
Feldspannung ~ 0,9 * U
V
SDCS-FEX-1
+ ⎞
TOL
⎟ * , 0 9
⎠
3ADW000072R0603 DCS600 System description d f
Alle Feldstromrichter (außer SDCS-FEX-1) werden
vom Ankerstromrichter über eine serielle Schnittstelle
mit einer Geschwindigkeit von 62,5 kBaud gesteuert.
Diese Schnittstelle dient zur Parametrierung, Steue-
rung und Diagnose des Feldstromrichters und ermög-
licht eine genaue Regelung. Außerdem ermöglicht sie
die Ansteuerung eines internen (SDCS-FEX-2A) und
eines externen (DCF 601/602/503A/504A) Feldver-
sorgungsgerätes oder zweier externer Feldversorgungs-
geräte (2 x DCF 601/602/503A/504A). Die dafür
notwendige Softwarefunktion ist in jedem DC-Strom-
richter vorhanden.
SDCS-FEX-2A
• Halbgesteuerte Thyristor-/Diodenbrücke (1-Q)
• Mikroprozessorsteuerung mit Versorgung der Elek-
tronik durch den Ankerstromrichter.
• Aufbau und Komponenten sind für eine Isolations-
spannung von 600 V AC ausgelegt.
• Bei entsprechender Spannungsreserve ist eine schnelle
Erregung möglich; Entregung erfolgt über die Feld-
zeitkonstante.
• Ausgangsspannung U :
A
⎛ 100% +
=
U U * ⎜
⎝
A V
100%
TOL = Netzspannungstoleranz in %
U = Netzspannung
V
• Empfehlung:
Feldspannung 0,6 bis 0,8 * U
SDCS-FEX-2A
TOL ⎞
⎟ * , 0 9
⎠
V
