ABB DCS 600 MultiDrive Systembeschreibung Seite 6

DCF 600 für Feldstromversorgung
Die Stromrichterbaureihe DCF 600 ist ein System von
Komponenten und kompletten Standard-Schaltschrän-
ken zur Steuerung der Feldversorgung von Gleich-
strommotoren. Sie besteht aus einem System von Ein-
zelkomponenten, die auf den Stromrichtermodulen
DCS 600 basieren. Vom Ankerstromrichter unter-
scheiden sie sich nur durch eine modifizierte Leistungs-

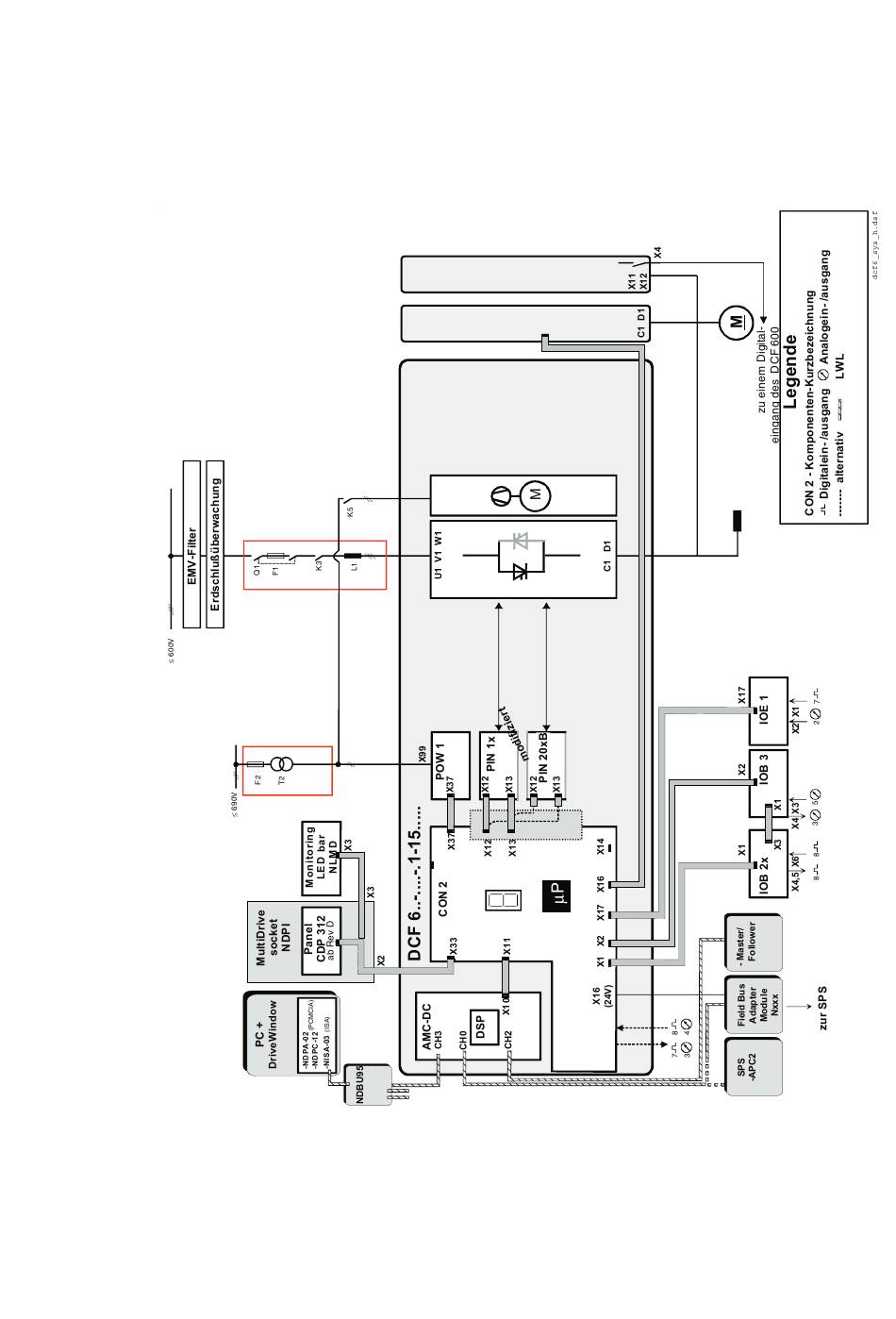

Abb. 2/2: Übersicht der DCS 600 MultiDrive Komponenten für Feldstromversorgung
II F 2-2
3ADW000072R0603 DCS600 System description d f
DCF 506
DCS 600
CZD-0x
V260
zu weiteren Antrieben
Die vorliegende Übersicht gibt einen Überblick über das
gesamte System. Die Hauptkomponenten sind in der obigen
Abbildung dargestellt. Den Kern des Systems bildet das
Feldstromrichtermodul DCF 600.
schnittstellenkarte SDCS-PIN-1x (falls eingebaut) und
einen kleineren Strom- und Spannungsbereich (siehe
Tabelle 2.2/2). Die Wahl der Feldversorgungsfunktion
erfolgt in der Software mit Hilfe entsprechender Para-
meter.
Hinweis: Anker- und Feldstromrichter benutzen die
gleiche Firmware.
X16
