ABB DCS 600 MultiDrive Systembeschreibung Seite 5

2 Übersicht DCS 600 MultiDrive Komponenten
DCS 600 für Ankerstromversorgung
Die Stromrichterbaureihe DCS 600 MultiDrive ist ein
System von Komponenten und kompletten Standard-
Schaltschränken zur Steuerung von Gleichstrommoto-
ren. Sie besteht aus einem System von Einzelkompo-
nenten.

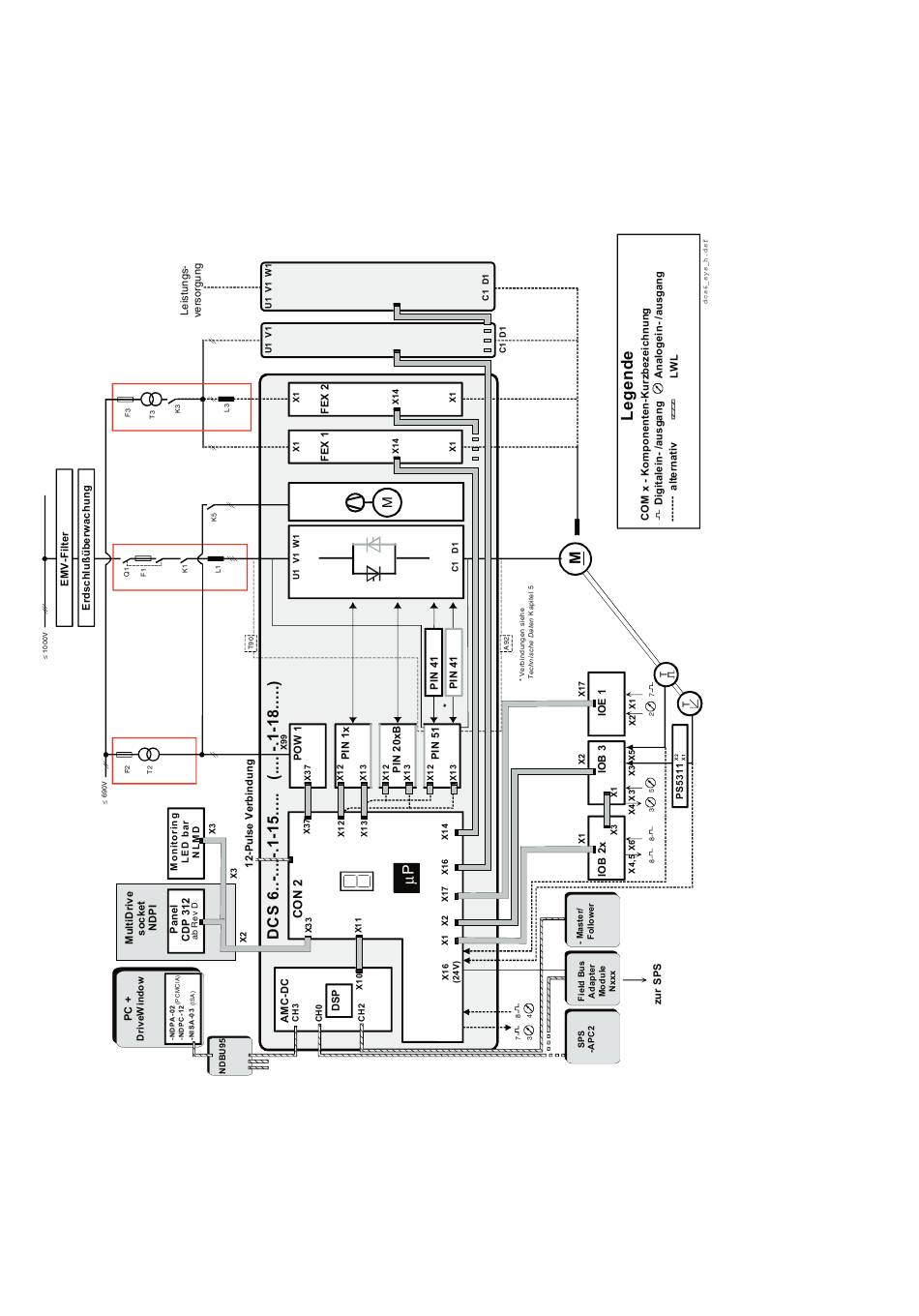

Abb. 2/1: Übersicht der DCS 600 MultiDrive Komponenten für Ankerstromversorgung
3-phasiger Feldstromrichter
DCF 601 / 602
DCF 503A / 504A
V260
zu weiteren Antrieben
Die Übersicht soll helfen das System kennenzulernen.
Die Hauptbestandteile sind in der obigen Grafik darge-
stellt.
Der Kern ist das DCS 600 Stromrichtermodul.
3ADW000072R0603 DCS600 System description d f
Die Basis für diese Baureihe sind die DCS 600-Strom-
richtermodule.
In diesem Kapitel erfolgt eine Kurzbeschreibung der
DCS 600 MultiDrive Komponenten, die zur Auswahl
stehen, um den Antrieb an die Anlagenbedingen anzu-
passen.
X16
X2
II F 2-1
