OBIS-Code
Beschreibung
Phasenwinkel I-L1 zu
01 00 51 07 04 FF
Phasenwinkel I-L2 zu
01 00 51 07 0F FF
Phasenwinkel I-L3 zu
01 00 51 07 1A FF
Frequenz (nur im
01 00 0E 07 00 FF
Die kundenspezifischen Datensätze müssen während des Fertigungsprozesses freigeschaltet werden. Sie
können danach nicht wieder gesperrt werden.
7.5. LMN-Schnittstelle
SMARTY BZ verfügt über eine LMN-Schnittstelle zum Anschluss des Zählers an ein Local Metrology Network
(LMN). Dabei handelt es sich um eine RS485-Datenschnittstelle mit zwei parallel geschalteten RJ12-
Anschlussbuchsen (LMN-1, LMN-2). Diese liegen unter dem Modulfachdeckel. Über ein LMN kann SMARTY BZ
mit einem Smart Meter Gateway (SMGw) verbunden werden. Gleichzeitig können über das Netzwerk auch
weitere Zähler an das SMGw angeschlossen sein.
An die LMN-Schnittstelle kann auch ein Tool oder eine Software zur Konfiguration des Zählers angeschlossen
werden.

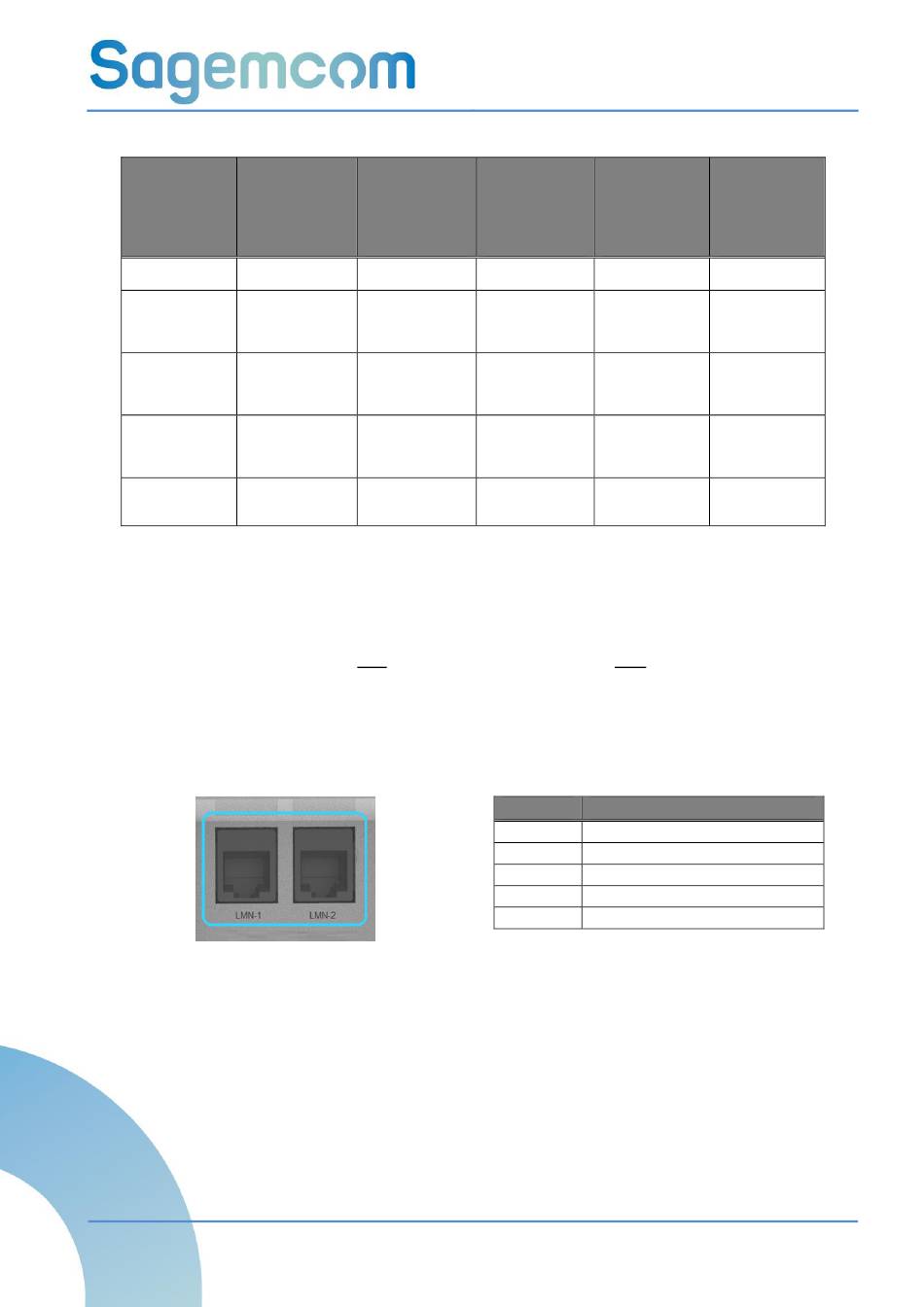

Abb. 30: LMN-Schnittstelle (LMN-1, LMN-2)
Die Signale liegen parallel an beiden Buchsen (LMN-1 und LMN-2) an.
Anschluss eines SMGw
Ein SMGw muss mithilfe eines Pairing-Keys mit dem SMARTY BZ gepaired werden. Der Schlüssel wird i. d. R.
durch den Messstellenbetreiber an den Eigentümer gemeinsam mit dem SMARTY BZ übergeben.
Bei einer bestehenden Verbindung zu einem SMGw dient SMARTY BZ nur als Messwerk. Weitere Funktionen
wie die Tarifierung werden vom SMGw übernommen.
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung
3.S2d3
+Ar60DTG
1-Richtungs-
/Doppeltarif-
Zähler
„vollständigen
Datensatz")
InF on
U-L1 (nur im
„vollständigen
Datensatz")
InF on
U-L2 (nur im
„vollständigen
Datensatz")
InF on
U-L3 (nur im
„vollständigen
Datensatz")
InF on
„vollständigen
Datensatz")
SAGEMCOM Internes Dokument
3.S2d3
3.S2d3
+-A60DTG
+Ar60DTG
2-Richtungs-
1-Richtungs-
/Doppeltarif-
/Eintarif-
Zähler
Zähler
InF on
InF on
InF on
InF on
InF on
InF on
InF on
InF on
LMN-1/2
1
RS485-Bus-Leitung A‒
2
Versorgung +12 V (durch SMGw +12 V DC)
3
GND
4,5
Nicht belegt
6
RS485-Bus-Leitung A+
SMARTY BZ-SLP 100
Bedienungsanleitung
3.S2d3
+-A60DTG
2-Richtungs-
/Eintarif-
Zähler
InF on
InF on
InF on
InF on
Signale
50 / 66
