3.2. Zähler ohne Deckel
#
1
Hutschiene für Zusatzmodule, siehe Kapitel 4.5
2
Tarifeingang (Klemmen 13, 15), siehe Kapitel 7.6 (Nur bei Typ 3.S2d3+-A60DTG und 3.S2d3+Ar60DTG)
3
Anschlussklemmen (Klemmen 1, 3, 4, 6, 7, 9, 10, 12), siehe Kapitel 4.3
4
Umschalter für Zusatzmodulversorgung, siehe Kapitel 3.6
5
Sicherung für Zusatzmodulversorgung, siehe Kapitel 3.4
6
Anschluss für Zusatzmodulversorgung (PWR), siehe Kapitel 3.5
7
LMN-Schnittstelle (LMN-1, LMN-2), siehe Kapitel 7.5
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung
1
2
3

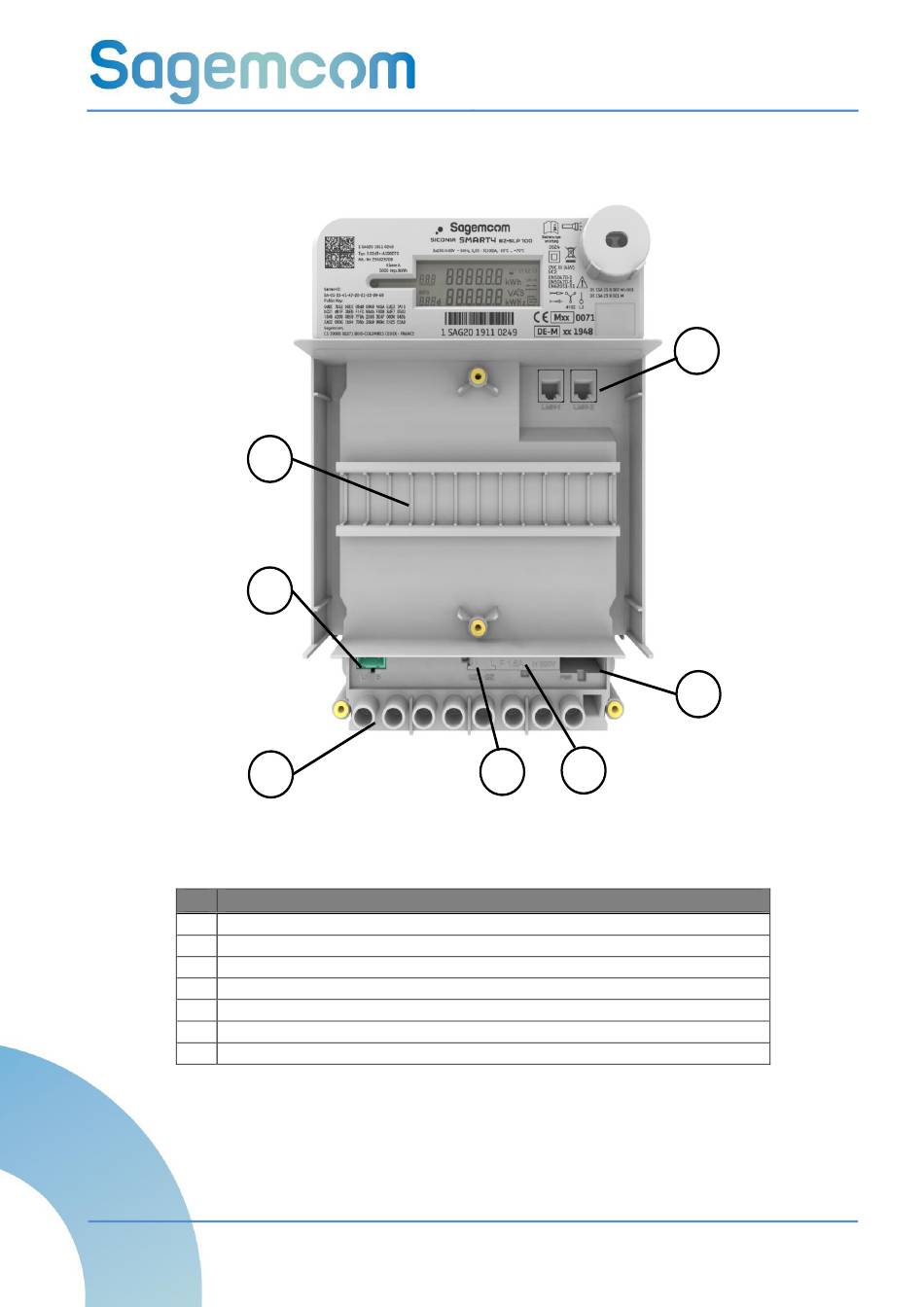

Abb. 2: Zähler mit sichtbarem Modulfach und Klemmenblock
SAGEMCOM Internes Dokument
5
4
Beschreibung
SMARTY BZ-SLP 100
Bedienungsanleitung
7
6
13 / 66
