6.6. Statusinformationen verstehen

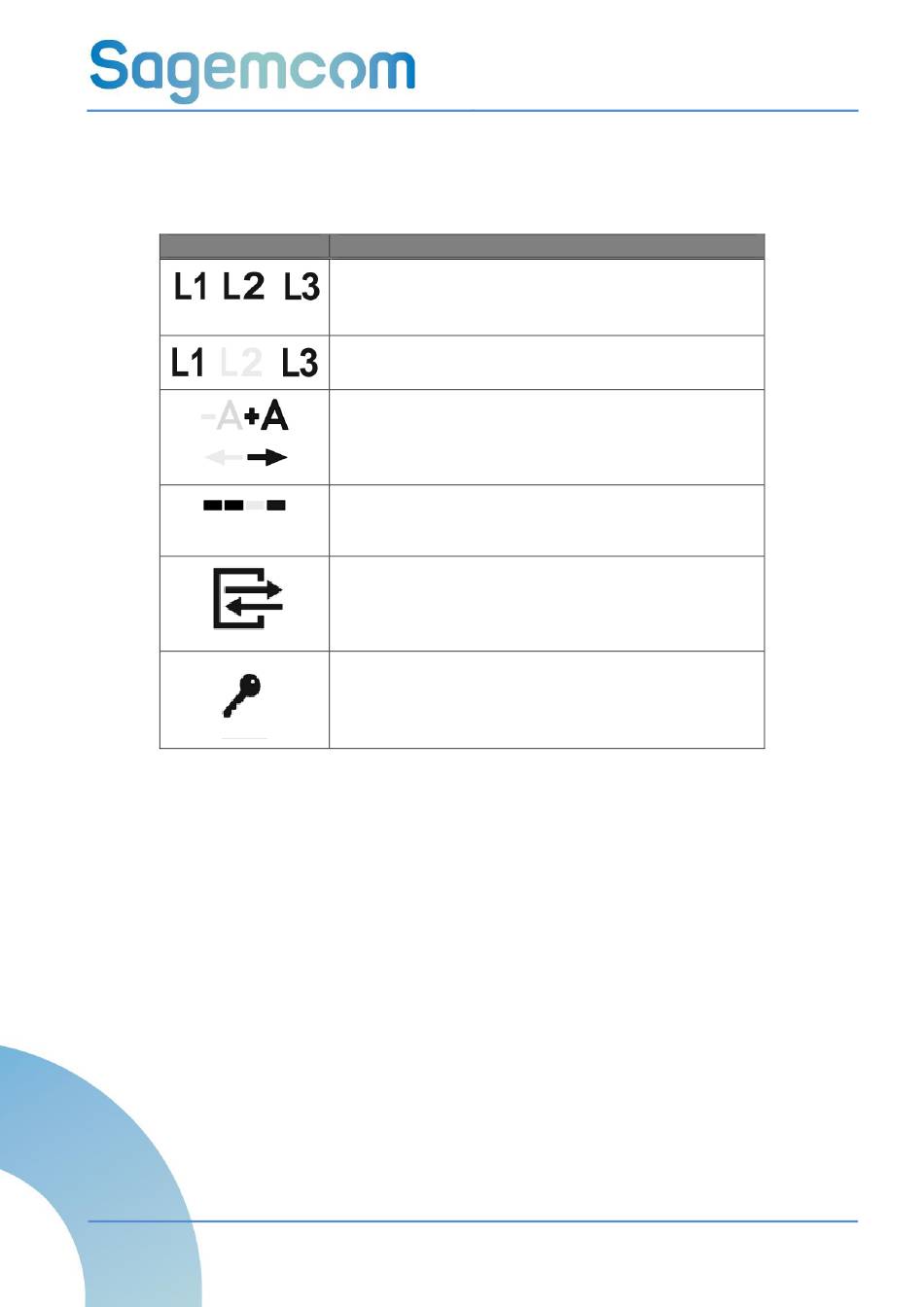

Außer dem aktuellen Zählerstand werden auf der LCD-Anzeige eine Reihe von Statusinformationen ausgegeben:
Symbol
Zähler unterhalb der Anlaufschwelle
Die Anzeige zeigt den Zählerstand an. Die Balkenanzeige sowie die Anzeige der Energierichtung sind aus.
Zähler oberhalb der Anlaufschwelle
Die Anzeige zeigt den Zählerstand an. Mit jedem Impuls der Prüf-LED (100 MWh) wandert der Balken, im
Sinne einer sich drehenden Läuferscheibe, einen Schritt weiter. Ab ca. 1 kW findet keine schnellere
Veränderung mehr statt.
Die Energierichtungsanzeige ist aktiv.
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung
Bedeutung
Die Phasenspannungsanzeige zeigt an, ob die jeweilige Phase L1, L2 oder L3
angeschlossen ist und ob Spannung anliegt. Liegt der Spannungspegel über einem Wert
von 80 % U
, gilt die Spannungsphase als anliegend, sinkt der Wert unter 60 % U
Nenn
es als fehlende Phasenspannung.
Beispiel: Die Phase L2 ist nicht angeschlossen oder die anliegende Spannung ist unter
60 % der U
.
Nenn
Die Energierichtungsanzeige zeigt an, ob momentan Energie aus dem Versorgungsnetz
bezogen wird (+A) oder an das Versorgungsnetz geliefert wird (‒A).
Die Pfeile darunter geben ebenfalls die Richtung an:
Pfeil nach rechts: Bezug; Pfeil nach links: Lieferung.
Balkenanzeige: Das wandernde, ausgeblendete Feld symbolisiert die rotierende Scheibe,
wie sie bei älteren elektromechanischen Zählern üblich war.
Wandert das Feld, fließt Energie durch den Zähler.
Kommunikationssymbol: Ist das Symbol aus, besteht keine Kommunikation mit der LMN-
Schnittstelle.
Blinkt das Symbol, erfolgt ein Datenaustausch auf dem LMN-Bus z. B. mit dem SMGw.
Leuchtet das Symbol dauerhaft, ist eine sichere TLS-Verbindung eingerichtet.
Schlüsselsymbol: Ist das Symbol aus, besteht keine gesicherte Kommunikation mit der
LMN-Schnittstelle.
Leuchtet das Symbol dauerhaft, hat der Zähler eine gesicherte Verbindung mit einem
SMGw („gepaired").
SAGEMCOM Internes Dokument
SMARTY BZ-SLP 100
Bedienungsanleitung
, gilt
Nenn
38 / 66
