4.3. Anschluss Zähler
Anschlussplan
Schließen Sie SMARTY BZ entsprechend dem folgenden Anschlussplan an:
Bei Drehstrombetrieb schließen Sie die Phasen L1, L2, L3 und den Neutralleiter N gemäß dem Anschlussplan
an.
Bei Wechselstrombetrieb schließen Sie nur die Phase L3 und den Neutralleiter N gemäß dem Anschlussplan an.
L1 und L2 (Klemmen 1, 2, 4, 6) werden nicht angeschlossen.
Stromklemmen
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung
Gefahr
Gefahr von Verletzung und Betriebsschäden durch unsachgemäße Installation
•
Immer vor dem Zähler eine Überstromschutzeinrichtung wie z. B. einen
Sicherheitsschalter für maximal 100 A einbauen.
•
Immer die Anschlussleitung gemäß der auf dem Zähler vermerkten
Stromstärke/Angabe unter Berücksichtigung der geltenden technischen
Richtlinien sichern.

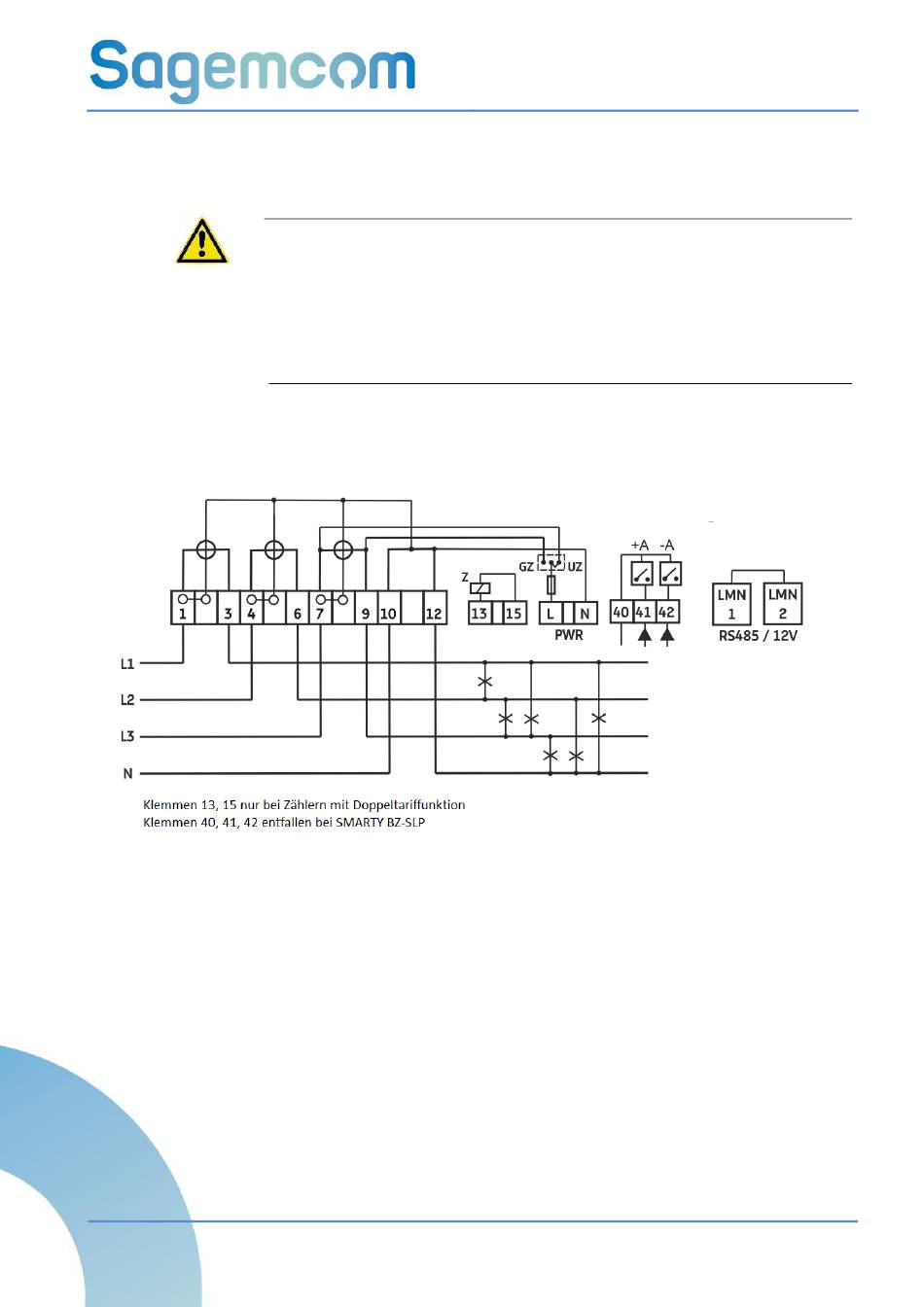

Abb. 16: Anschlussplan für den Zähler
SAGEMCOM Internes Dokument
SMARTY BZ-SLP 100
Bedienungsanleitung
23 / 66
