3.7. Klemmendeckel

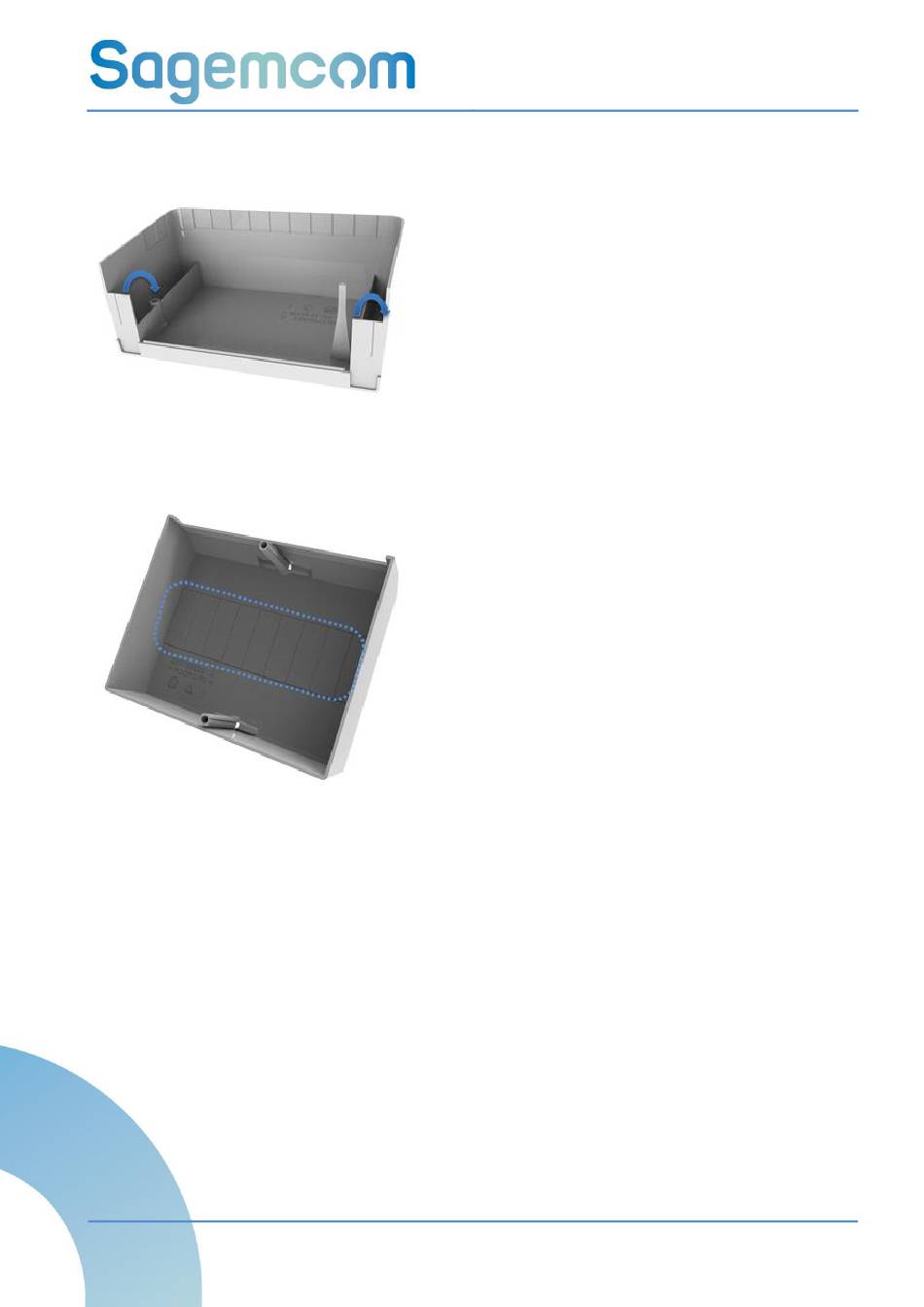

Abb. 12: Klemmendeckel mit Ausbruchstellen
3.8. Modulfachdeckel
Abb. 13: Modulfachdeckel mit Ausbruchraster
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung
Der Klemmendeckel ist durch Plombierschrauben gesichert
und darf nur von autorisierten Personen entfernt werden. Er
verfügt über einen Manipulationsschutz: Jede Entfernung des
Deckels wird als Manipulationsversuch registriert und im
Ereigniscounter des Zählers aufgeführt. Darüber hinaus
schützt der Deckel die Anschlüsse des Zählers und der
Zusatzgeräte vor Berührungen.
Der Klemmdeckel kann unabhängig vom Modulfachdeckel
abgenommen und wieder aufgesetzt werden.
An der unteren Kante des Deckels befinden sich seitlich
Abbruchstellen (blaue Pfeile) für die Kabeldurchführung der
Spannungskabel der Zusatzgeräte.
Der Modulfachdeckel wird auf der Vorderseite des Zählers
über die Zusatzgeräte montiert, um diese vor Zugriff und
Manipulation zu schützen.
Um ausreichend Raum zur Montage der Zusatzgeräte zur
Verfügung
zu
stellen,
herausbrechbaren vorgeprägten Ausbrüchen in einem ½-
PLE-Raster (siehe blaue Markierung in Grafik links) versehen.
Werden Zusatzgeräte installiert, sollten die Ausbrüche vor der
abermaligen Montage des Deckels auf den Zähler entfernt
werden.
SAGEMCOM Internes Dokument
SMARTY BZ-SLP 100
Bedienungsanleitung
ist
der
Modulfachdeckel
mit
16 / 66
