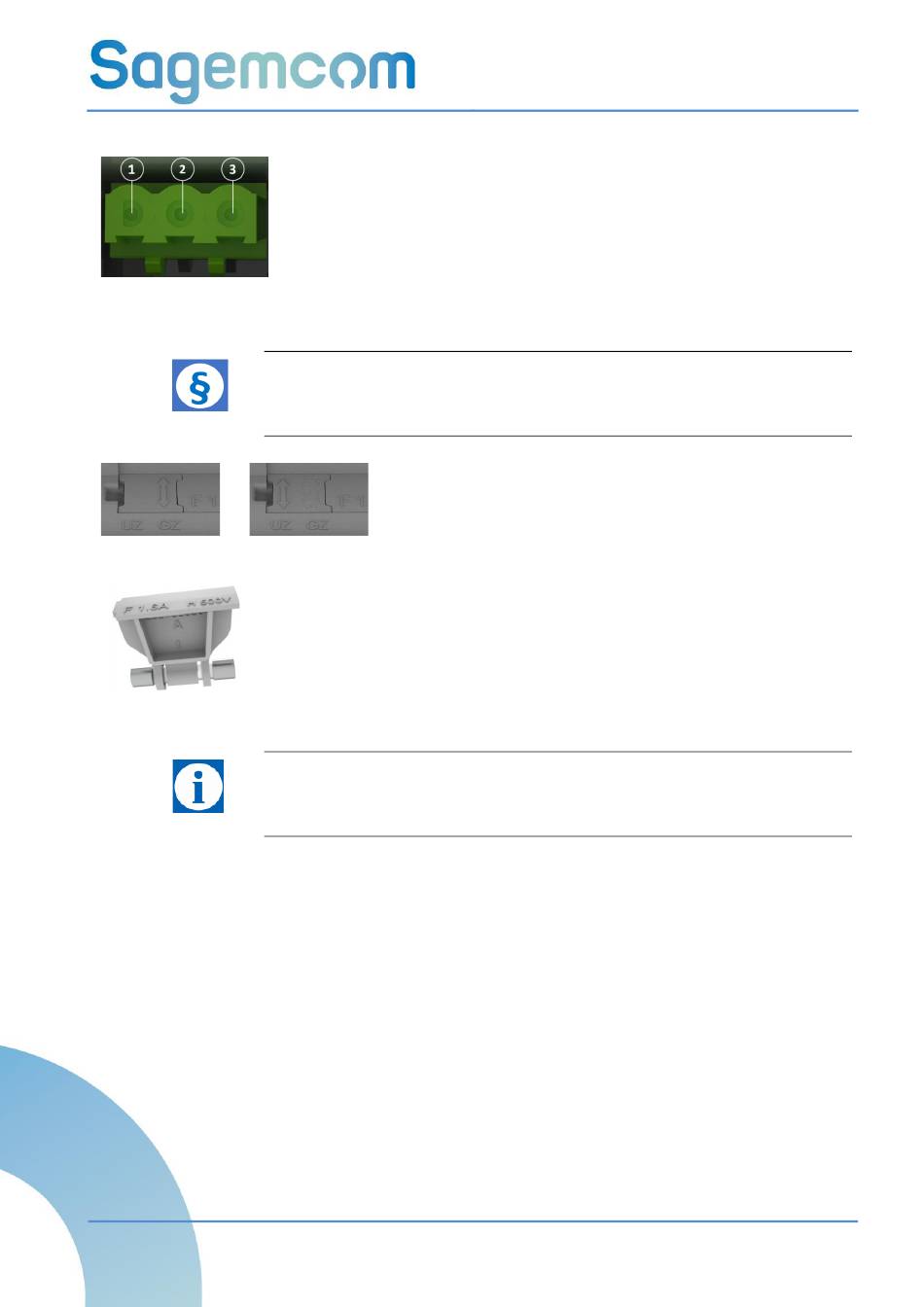

Abb. 23: Anschluss
Zusatzgeräte
Hinweis
Bitte beachten, dass gemäß gesetzlicher Verwendungsauflagen in Deutschland
angeschlossene Zusatzgeräte nur mit ungezählter Energie (UZ) betrieben werden
dürfen!
Abb. 24: Gezählt
Abb. 25: Ungezählt
Abb. 26: Sicherungshalter
Tipp
Sind der Zähler und gegebenenfalls die Zusatzgeräte installiert und angeschlossen,
folgen der Funktionstest und die Montage sowie das Sichern des Klemmen- und
Modulfachdeckels, siehe Kapitel 5.2.
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung
1 – L3 230 V Außenleiter
2 - Nicht belegt
3 - N Neutralleiter
Ausgangsspg.: U = 230 V
Ausgangsstrom: I
< 1 A
max
Um festzulegen, ob die Spannungsversorgung der Zusatzgeräte
gezählt (GZ) oder ungezählt (UZ) ist, den Jumper herausnehmen
und so wiedereinsetzen, dass der Pfeil des Jumpers auf die
gewünschte Option (GZ oder UZ) zeigt.
Die Sicherung für die Zusatzgeräte wieder mit der Halterung einsetzen.
SAGEMCOM Internes Dokument
SMARTY BZ-SLP 100
Bedienungsanleitung
Die Spannungsversorgung der Zusatz-
geräte an die Steckerverbindung neben
dem Klemmenblock entsprechend der
Belegung anschließen.
29 / 66
