Übersicht Anschluss bis 100 A
Zähler, direkter
Anschluss bis 100A
Min. Querschnitte
Anschluss (in mm²)
Max. Querschnitte
Anschluss (in mm²)*
Schraubentyp
Gewindegröße
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
*
Bemessung orientiert an IEC 60999-1.
Maximale Stromstärke
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung

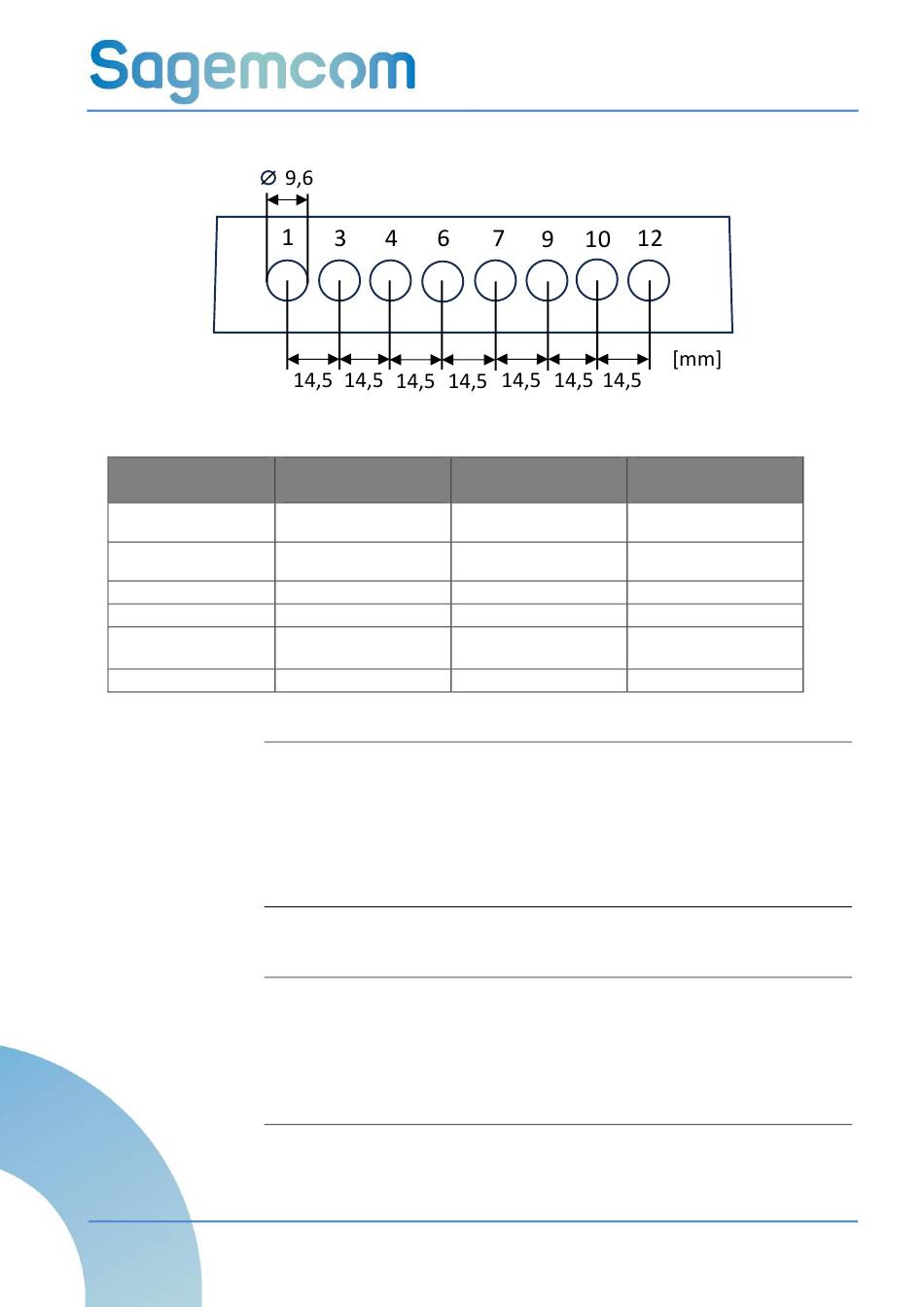

Abb. 17: Stromklemmen
Klemmen
Phasen und Nullleiter
4,0
25
Kreuzschlitz PZ2
M8
> 3,0 bei Kupferleiter
> 4,0 bei Aluminiumleiter
< 4,5
Achtung
Beschädigung der Anschlussklemmen durch falsches Drehmoment
•
Das richtige Drehmoment zur Befestigung der Anschlussklemmen
beachten. Das Moment ergibt sich aus der Art der Anschlussleitung sowie
der maximalen Stromstärke gemäß IEC 60999-1.
•
Die in diesem Handbuch angegebenen minimalen und maximalen
Drehmomente sind einzuhalten.
Achtung
Gefahr der Überhitzung
•
Die maximal zulässige Stromstärke beträgt bei Verwendung von 25mm²-
Kupferleitern 100 A.
•
Die maximal zulässige Stromstärke beträgt bei Verwendung von 25mm²-
25mm²-Aluminiumleiern 90 A.
SAGEMCOM Internes Dokument
Anschluss
Zusatzgeräte
-
‒
Steckverbindung
‒
‒
‒
SMARTY BZ-SLP 100
Bedienungsanleitung
Zusatzklemmen
0,2
2,5
Schlitz 0,6 x 3,5 mm
M3
0,5
0,6
24 / 66
