Installieren Sie die Zusatzgeräte gemäß der Reihefolge der folgenden Schritte:

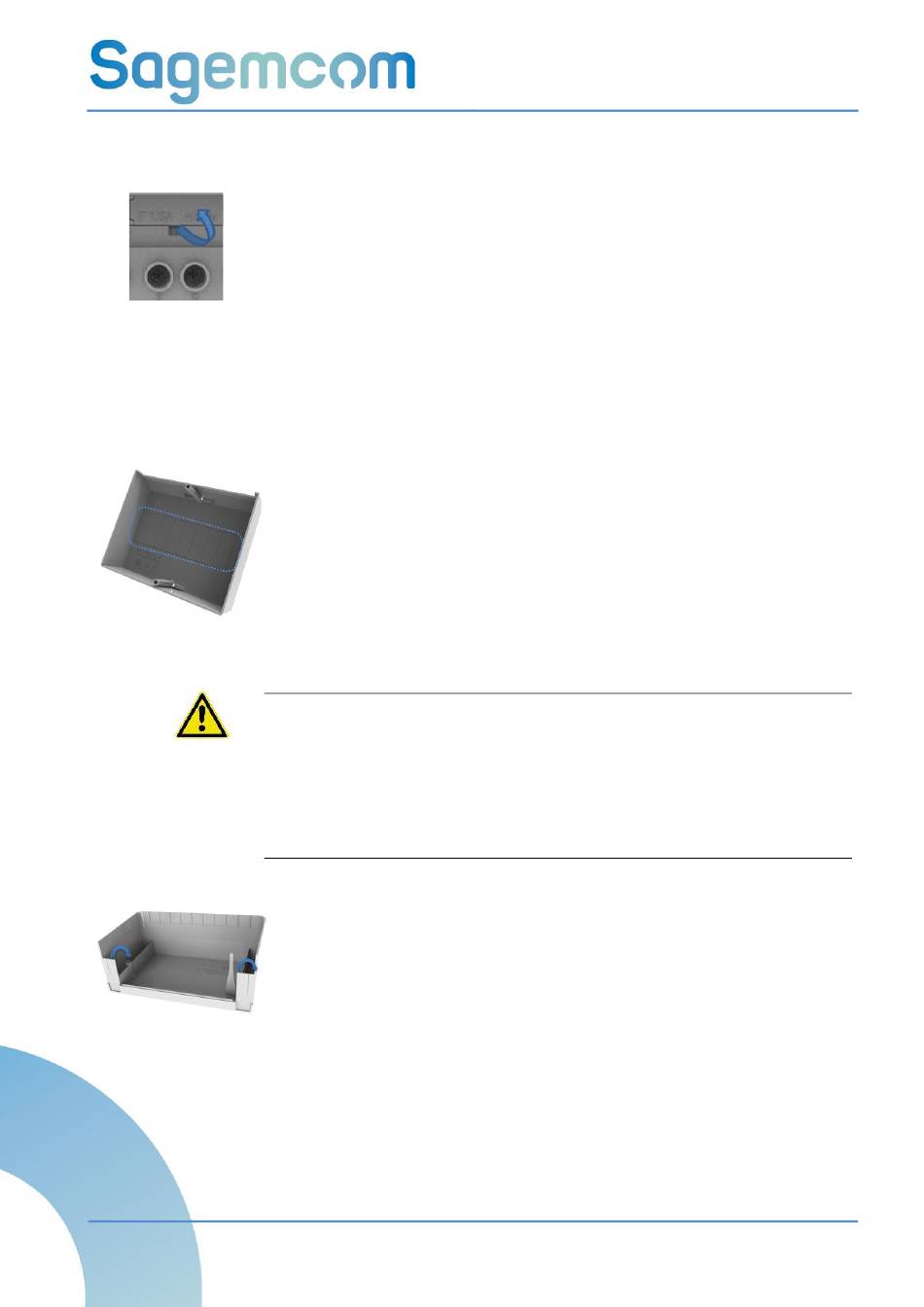

Abb. 20: Sicherungshalter
entfernen
Zusatzgerät montieren
Das Zusatzgerät im Modulfach oben auf die Hutschiene setzen.
Das Zusatzgerät unten andrücken, bis die Halterung des Zusatzgeräts auf der Hutschiene hörbar einrastet.
Abb. 21: Ausbruch
Modulfachdeckel
Abb. 22: Ausbruch
Kabelführung
5420AD000_v11_SMBZ_Handbuch.docx
Keine Kommunikation oder Verteilung an Personen außerhalb von SAGEMCOM ohne vorherige Genehmigung
Den Anschluss für die Zusatzeinrichtung komplett spannungsfrei schalten. Zu diesem
Zweck den Sicherungshalter inklusive der Sicherung aus dem Sicherungsfach
oberhalb des Klemmenblocks entfernen.
Die Öffnungen auf der Vorderseite des Modulfachdeckels (Rasterausbrüche) für die
Zusatzgeräte mit einem Messer ausschneiden.
Gefahr
Gefahr von Stromschlag durch fehlerhaft verlegte Leitungen
•
Leitungen mit berührbaren Spannungen (z. B. Antennen- und Ethernet-
leitungen) in einem Mindestabstand von 10 mm zu den Leitungen mit
gefährlichen Spannungen verlegen.
•
Ist der genannte Abstand nicht einzuhalten, unbedingt Leitungen mit
doppelter Isolierung verwenden.
Anschließend die Ausbrüche für die Anschlusskabel der Zusatzgeräte aus dem
Klemmendeckel ausbrechen und die Kabel z. B. des SMGw oder der Antenne
durchführen.
SAGEMCOM Internes Dokument
SMARTY BZ-SLP 100
Bedienungsanleitung
28 / 66
