PEAK HOLD
Das Multimeter ist für die Prüfung von Verteilertrafos und Kompensationskondensatoren (Leistungsfaktorkorrektur) und
ähnlichen Komponenten geeignet. Die Funktion 1 ms Peak Hold ermöglicht mit Hilfe der anderen Funktionalitäten ein Messen
der Scheitelspannung des Halbzyklus. Daraus ergibt sich der Scheitelfaktor:
1. Peak Hold Modus aktivieren / verlassen: Die PEAK Taste länger als 1 Sekunde gedrückt halten.
2. HOLD (MAX.MIN) Taste kurz drücken: Auf der Anzeige erscheinen höchster Scheitelwert und niedrigster Scheitelwert.
MAX steht für höchsten Scheitelwert und
3. Wenn OL angezeigt wird: Kurz auf RANGE drücken und den Messbereich ändern. Anschließend den Peak-Modus
konfigurieren und die Peak+ und Peak- Messungen wiederholen.
4. DUAL (START) Taste kurz drücken: Funktion Peak Hold wird neu gestartet.
5. Nach der obigen Messung beträgt der Scheitelfaktor 153,81/108,78 = 1,414.
PEAK Taste länger als 1
Sekunde gedrückt halten
Scheitelfaktor = Scheitelwert / wahrer Effektivwert
Modus aktivieren /
verlassen
.
Mit RANGE den Messbereich
ändern
Messen beginnen
Mit RANGE den Messbereich
ändern

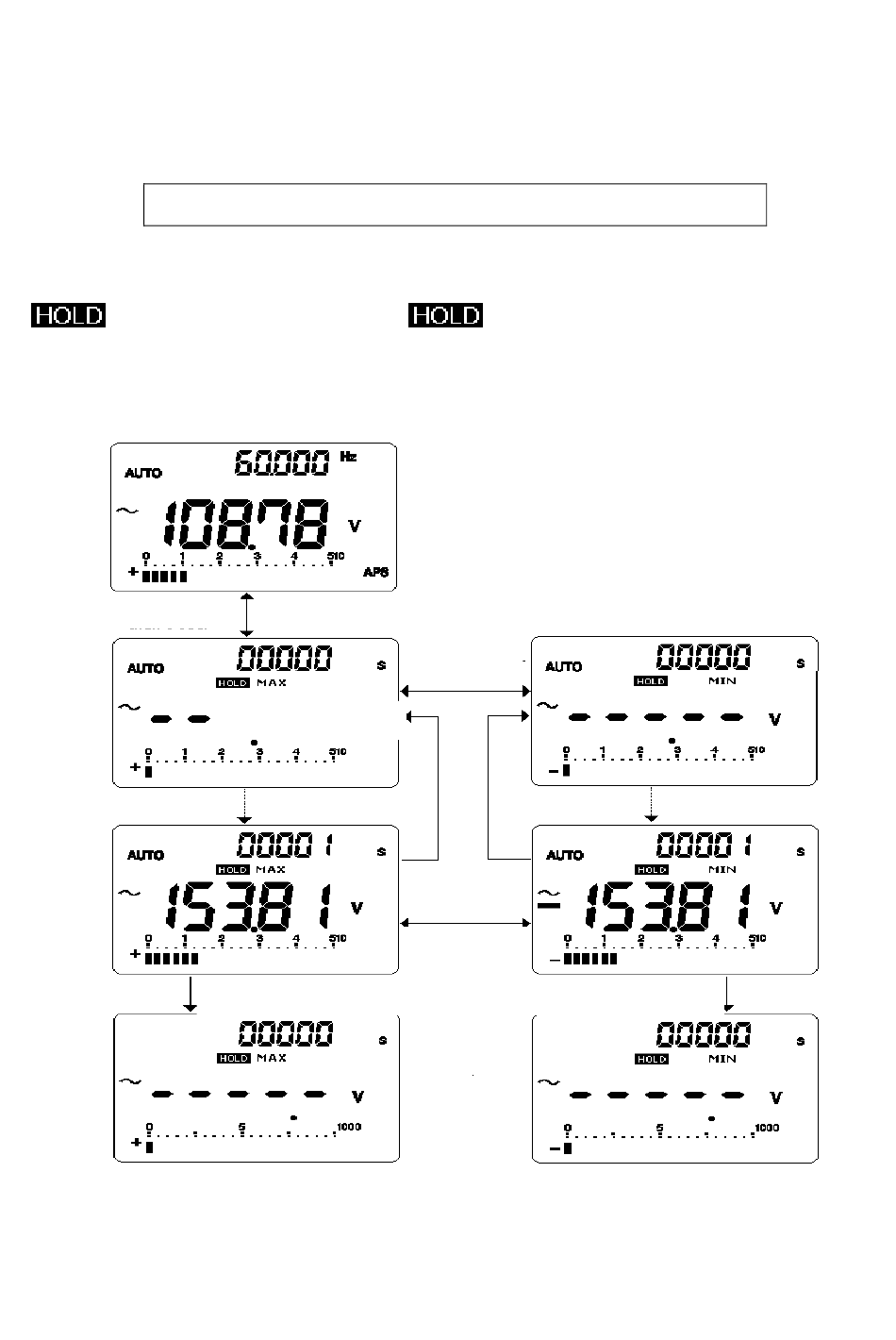

Abb. 36 – Peak Hold Anzeige
MIN für niedrigsten Scheitelwert. Siehe Abbildung unten.
Peak+ / Peak-
umschalten:
MAX MIN
drücken
Mit DUAL wieder
aufnehmen
Peak+ / Peak-
umschalten:
MAX MIN
Mit RANGE den Messbereich
drücken
ändern
Messen beginnen
