5.2
Weitere Messfunktionen
5.2.1
Hold-Funktion
Die Hold-Funktion kann in allen Messmodi außer der Isolationsmessung aktiviert werden. Dafür muss
lediglich die HOLD-Taste gedrückt werden und das Display friert daraufhin den ermittelten Messwert ein.
Diese Funktion kann durch erneutes Drücken der HOLD-Taste wieder deaktiviert werden.
5.2.2
Relativanzeige
Zeigt die Differenz zwischen der aktuellen Messung und der relativen Basis. Durch das Drücken der REL-
Taste kann die Relativanzeige aktiviert werden. Dabei wird der Relativwert übernommen. Durch erneutes
Drücken der REL-Taste wird die Relativanzeige wieder deaktiviert.
Anzeigewert = Istwert – Anfangswert
5.2.3
Manuelle und automatische Bereichswahl
Um in die manuelle Bereichswahl zu aktivieren, drücken Sie die RANGE-Taste und die „AUTO"-Anzeige
verschwindet aus dem Display. Wenn sich der Anwender in der manuellen Bereichswahl befindet, kann
durch Drücken der RANGE-Taste der Messbereich manuell heraufgesetzt werden. Nachdem der höchste
Messbereich erreicht ist und die RANGE-Taste erneut gedrückt wird, wird erneut der untere Bereich
angezeigt und die Erhöhung des Bereichs kann erneut gestartet werden.
5.2.4
DAR und PI
Es kann sein, dass Isolierungskomponenten offensichtliche Fehler aufweisen (z.B. können
Isolierungskomponenten unter hoher Spannung auseinander brechen) und trotzdem ein gutes
Absorbtionsverhältnis (oder Polarisierungindex) aufweisen. Daher können Absorbtionsverhältnis (oder
Polarisierungsindex) nicht für das Aufspüren lokaler Isolierungsfehler außer Feuchtigkeit und
Kontaminierung verwendet werden.

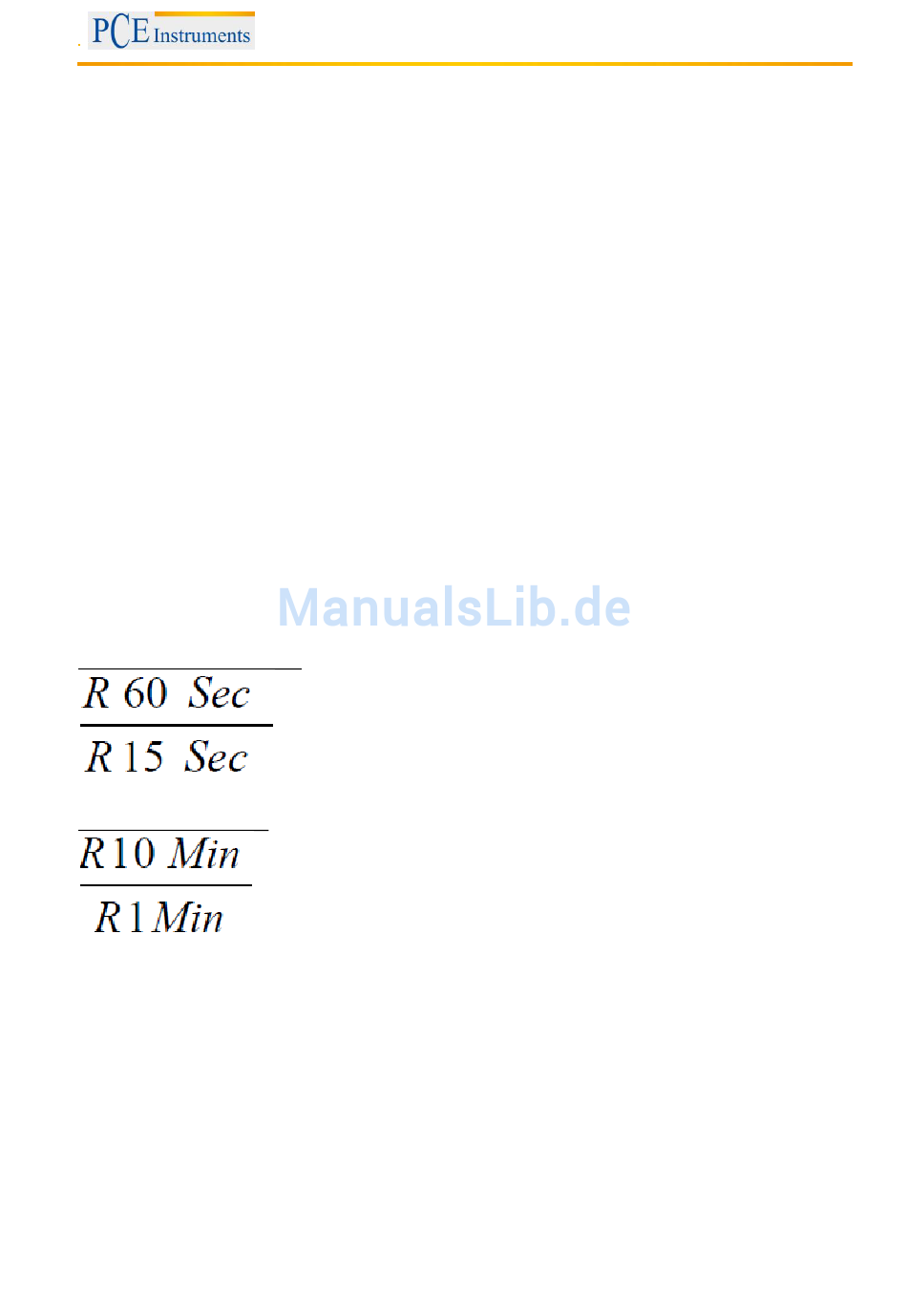

Berechnung DAR und PI:
DAR (Absorbtionsverhältnis) =
PI (Polarisierungsindex) =
5.2.5
Bildschirmsprerre bei der Isolationsprüfung
Bei der Isolationsprüfung muss die TEST-Taste gedrückt werden, um eine Isolationsmessung
durchzuführen. Daraufhin erscheint ein Messwert auf dem Display der eingefroren wird. Auf der linken
Seite des Displays erscheint „HOLD". Wenn daraufhin die LOCK-Taste betätigt wird, erscheint das
Symbol „LOCK" unter dem „HOLD". Wenn die TEST-Taste erneut gedrückt wird, wird eine
Dauermessung eingeleitet. Diese kann dadurch beendet werden, dass die TEST-Taste erneut gedrückt
wird. Danach ist die HOLD-Funktion wieder aktiviert.
BETRIEBSANLEITUNG
19
