EINE UNIVERSELLE ANWENDUNGSFUNKTION - RECHTECKWELLE
Der Rechteckwellenausgang kann als Quelle für Oszilloskop, Digital-Multimeter, Signalton usw. verwendet werden.
1. Stellen Sie den Drehschalter auf „
".
2. Den roten und den schwarzen Prüfdraht an die Ausgangsbuchsen „µA mA" und „COM" anschließen.
3. Die COM-Buchse des Messgeräts an die Erde eines Oszilloskops anschließen.
4. « µA mA » des Messgeräts an eine Oszilloskopsonde anschließen.
5. Überwachen Sie die Wellenänderung mit einem Oszilloskop.
6. Betriebszyklus auf 50,00% stellen.
7. Ausgangswert der Rechteckwelle auf 100Hz/50,00%% stellen, anschließend die horizontale Zeitskala des Oszilloskops
prüfen.
8. Andere Frequenz einstellen und Betriebszyklus ändern.

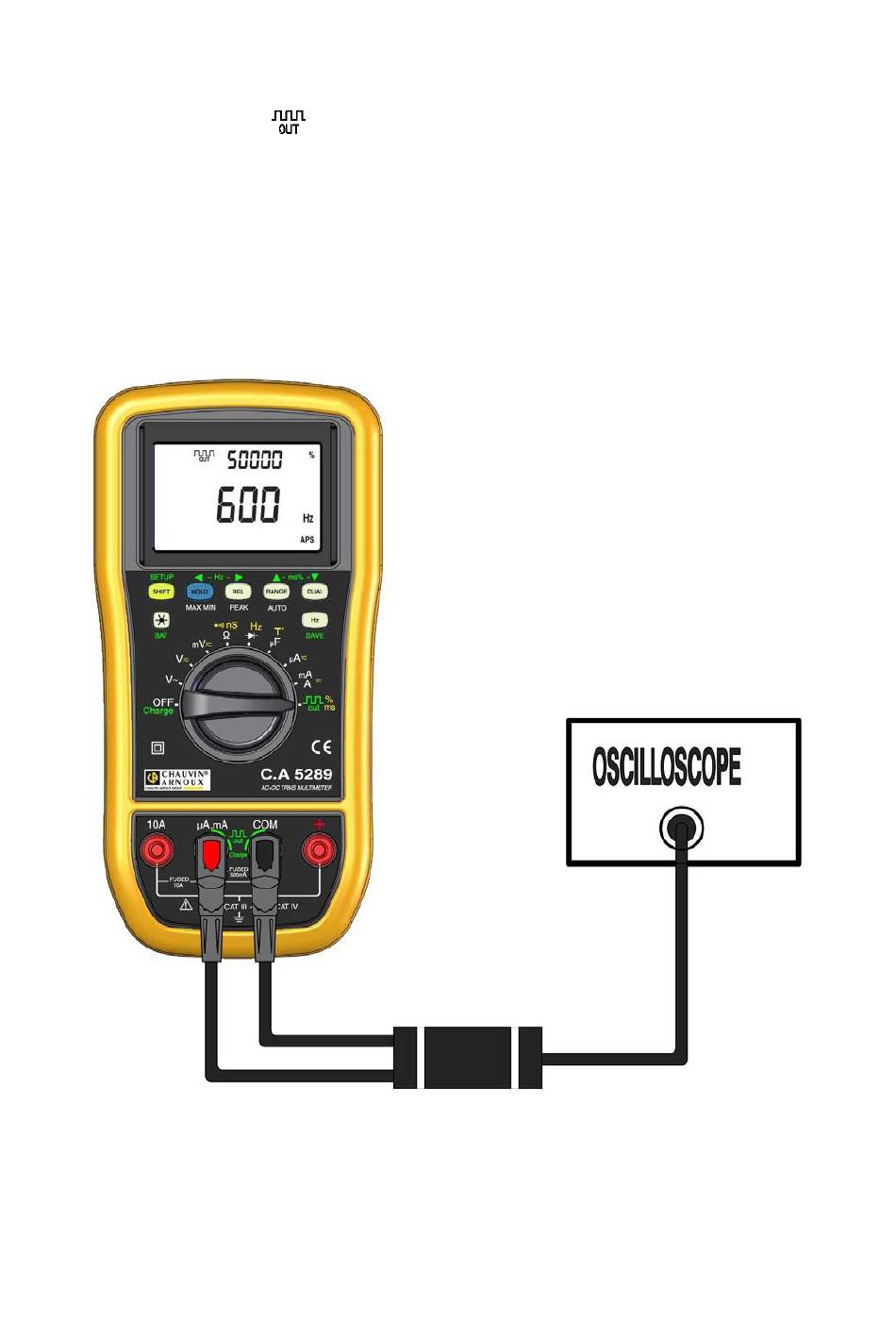

Abb. 56 - Rechteckwellenausgang
69
