FREQUENZZÄHLER
1.
Stellen Sie den Drehschalter auf "
2.
Wählen Sie mit der Taste SHIFT (gelb) den Frequenzzähler.
3.
Auf der Sekundäranzeige wird das Eingangssignal gemäß Auflösungseinstellung angezeigt. Die Anzeigen „-1-" und
„-100-" entsprechen 1 und 100 Hz Auflösung.
4.
Den roten und den schwarzen Prüfdraht an die Eingangsbuchsen „+" und „COM" anschließen.
5.
Die Testpunkte mit der Sonde berühren und den Anzeigewert ablesen.
6.
Wenn der Wert instabil oder Null ist, drücken Sie kurz auf die DUAL-Taste (100 Hz Auflösung).
7.
Ist der Wert instabil, liegt das Signal außerhalb der Spezifikation.
8.
Hz Taste kurz drücken; Frequenzprüfung, Betriebszyklus und Pulsbreite werden nacheinander angezeigt (wenn
Sekundäranzeige „-1-")
Der Frequenzzähler (Drehschalter auf
Messen Sie niemals die Frequenz der Leistungsleitung.
Hz".

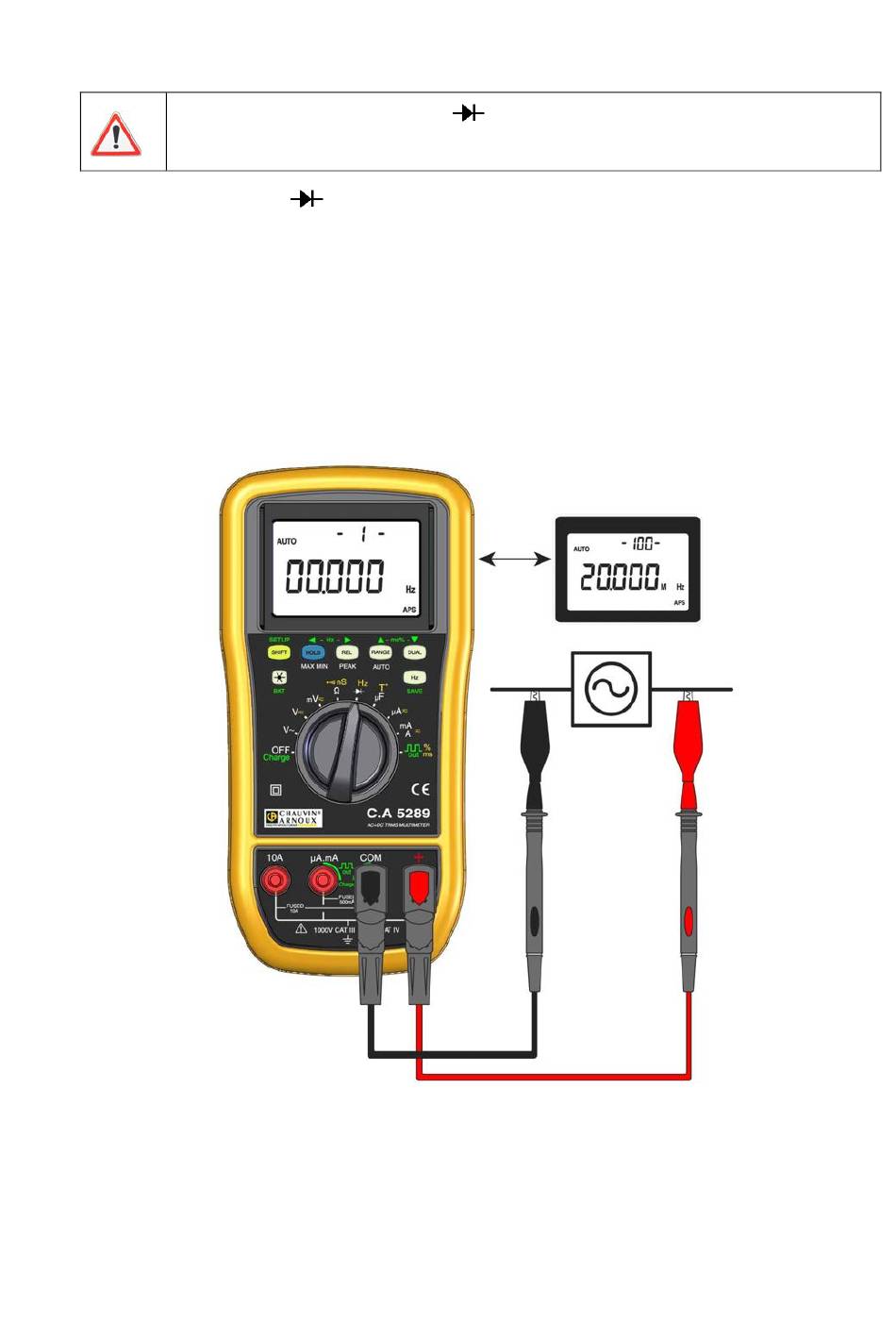

Abb. 48 – Frequenzzähler
H ) darf nur für Niederspannung angewendet werden.
DUAL
drück
en
