Ein analoger Bargraph funktioniert wie die Nadel eines analogen Messgerätes, allerdings ohne das Überschwingen. Der
Bargraph erneuert schneller als eine Digitalanzeige, was bei Scheitelwert- und Nullanpassung und zum Beobachten rasch
wechselnder Eingangswerte sehr praktisch ist.
Bargraph bei folgenden Messungen nicht verwenden: Rechteckwellenausgang, Frequenz, Betriebszyklus, Pulsbreite,
4-20 mA oder 0-20 mA Messwerte in Prozentsätzen und Temperatur.
Die Bargraph-Anzeige ist proportional zum Eingangsniveau und hängt vom Messbereich ab (Beispiel: Bei 0% für
Prozentsatzanzeige 4-20 mA zeigt der Bargraph 4 mA an).
Das „+" oder „-" Zeichen erscheint, wenn positive bzw. negative Werte gemessen oder berechnet wurden. Die

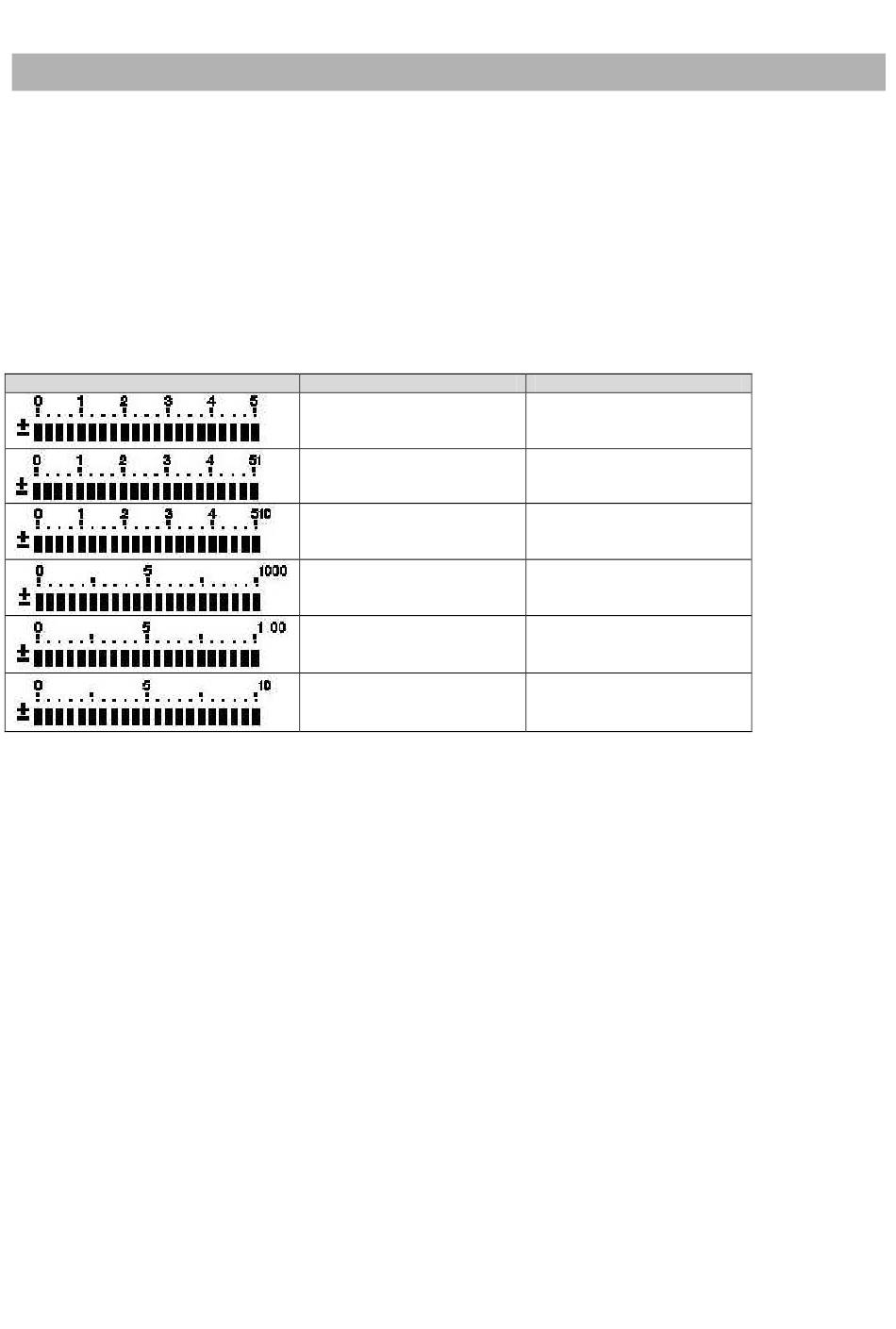

Bargraph-Anzeige hängt vom Messbereich ab (je nach Bereichswert am Bargraph-Spitzenwert). Siehe folgende Tabelle:
Bereich
BARGRAPH
Tabelle 5 – Bargraph Zählereignisse
Punkte /Segment
2500
250
25
50
500
5000
bei Funktion
V, A, , Diode
V, A,
V, A, , nS
V, A, &'1;
µF
µF
30
