Niveau du signal d'entrée
Eingangssignalpegel
La Figure 2 illustre la fonction d'affectation d'une manière différente. Les
niveaux d'entrée sont indiqués à gauche du graphique, alors que les niveaux
convertis sont indiqués à droite. Vous remarquerez l'affectation des signaux
élevés dans la zone de surcharge de 4 dB du système TYPE IV™.
Une telle approche – contenir une plage dynamique importante
dans un " espace " restreint - peut être contestée. Voici les raisons qui légiti-
ment sa pertinence : les codes numériques, dans un convertisseur, sont
linéaires – soit espacés de manière homogène – ce qui signifie que chaque
code consécutif représente la même variation de tension du signal d'entrée.
Cela implique que la moitié des codes numériques est utilisée pour représen-
ter les signaux situés au-dessous de la moitié de la tension d'entrée admissible
(pleine échelle du convertisseur), alors que l'autre moitié des codes numé-
riques est utilisée pour représenter les signaux situés au-dessus de la moitié
de la tension d'entrée admissible. Cela semble raisonnable jusqu'à ce que l'on
réalise que la moitié du niveau d'entrée admissible est seulement situé 6 dB
en dessous du niveau pleine échelle. En conclusion, la moitié des codes
numériques représentent uniquement la tranche supérieure de 6 dB du signal
et l'autre moitié est chargée de représenter les 80 à 110 dB de signal restants
(selon la qualité du convertisseur). Il paraît donc tout à fait pertinent et sou-
haitable d'utiliser cette résolution accrue (autorisée par la densité de codes
numériques) pour représenter une plus grande part de plage dynamique dans
cette zone.
Le traitement logarithmique du système de conversion TYPE IV™ dbx
présente également un autre avantage : il préserve le détail des hautes fréquences
dans la région de surcharge. Les Figures 3 à 3d illustrent ce qui se produit lorsque
vous saturez un convertisseur A/N sans système TYPE IV™. La Figure 3a repré-
sente un signal d'entrée présentant des signaux hautes fréquences et basses fré-
quences. Lorsque le signal sature (Figure 3b) au niveau du convertisseur A/N,
une quantité disproportionnée de hautes fréquences est perdue (par rapport aux
basses fréquences). La Figure 3c sépare les hautes et les basses fréquences afin
de rendre le résultat plus probant. Comme vous pouvez le constater, les basses
fréquences sont un peu distordues mais la majorité des données du signal sont
conservées. En revanche, de nombreuses informations sur les hautes fréquences
sont perdues ! Grâce au traitement logarithmique du système de conversion
TYPE IV™, les hautes fréquences sont conservées (Figure 3d). En effet, l'écrêta-
ge ne se déclenche jamais et le signal est géré par la zone de surcharge du sys-
tème TYPE IV™. La ligne en pointillé indique le niveau initial du signal d'entrée.
Sous la zone de surcharge (Over Region), le traitement n'a pas lieu. Au-delà de
cette zone, le traitement ramène toutes les crêtes de signal sous le niveau d'écrê-
tage du convertisseur A/N. Le contenu des hautes fréquences est préservé.
®
® ®
Rapport TypeIV™/TypeIV™ White Paper
+12
+8
+4
0
-4 dB
Région linéaire du
convertisseur A/N
Linearer Bereich

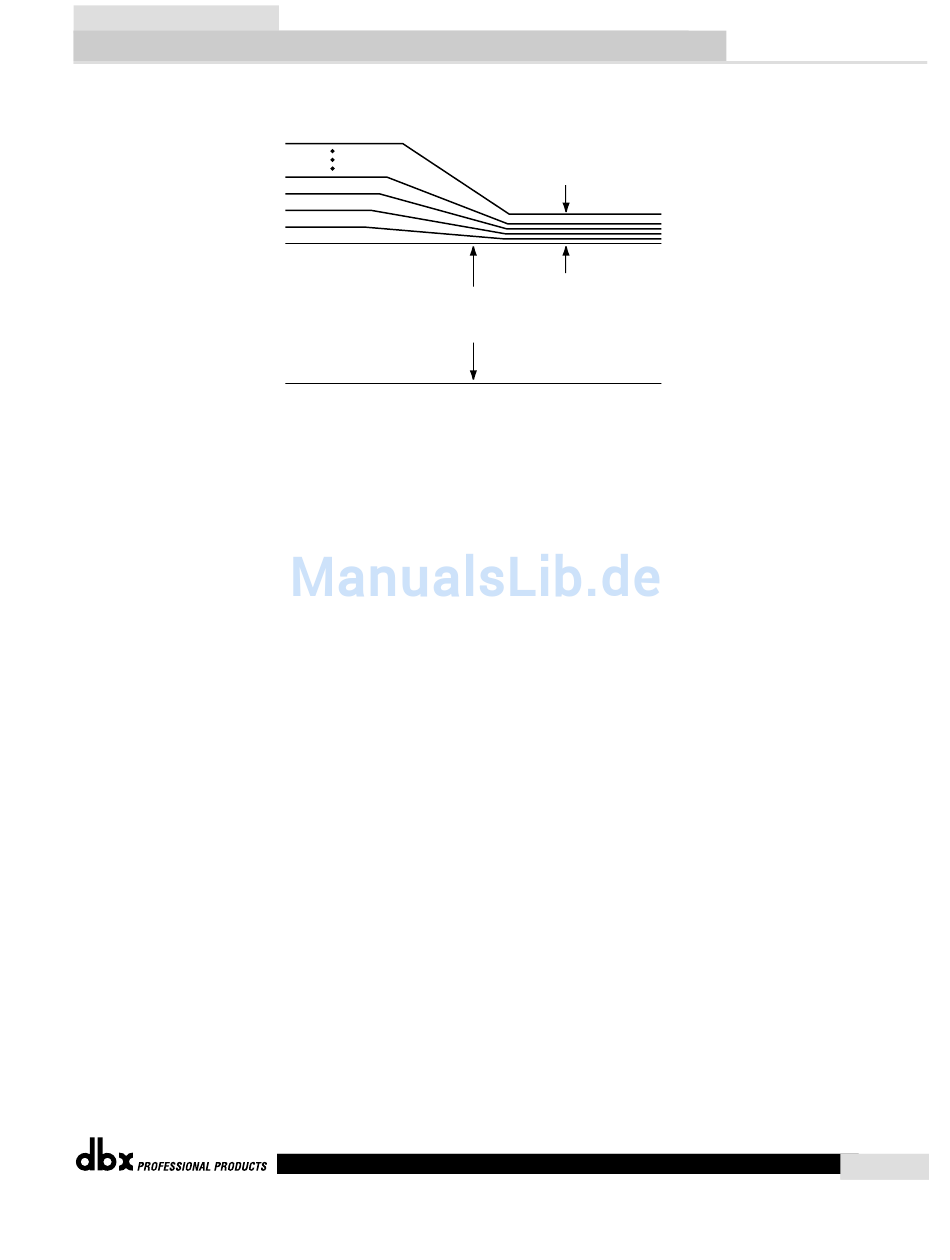

Figure 2 - Niveau du signal d'entrée affecté à la section de traitement du système Type IV
Abb. 2 – Eingangssignalpegel werden in Type IV Over Region eingepasst.
TYPE IV™
Zone de
Over
surcharge du
système
Region
TYPE IV™
A/D Wandler
Abb. 2 veranschaulicht die Einpassfunktion auf andere Weise. Die Eingangspegel
werden auf der linken Seite der Grafik gezeigt, während die konvertierten Pegel
auf der rechten Seite gezeigt werden. Beachten Sie die Einpassung hoher
Signalpegelausschläge in den 4 dB-Bereich von "Type IV™ Over Region".
Man könnte sich fragen, ob dieser Ansatz überhaupt sinnvoll ist: eine
Menge Signalinformationen auf kleinerem "Raum" darstellen zu wollen. Aber
dies ist nicht nur legitim, sondern macht auch durchaus Sinn, da die digitalen
Codes in einem Konverter linear sind und gleiche Abstände haben. Jeder nach-
folgende Code stellt also die gleiche Spannungsänderung des Eingangssignals
dar. Dies bedeutet, dass die Hälfte der Digitalcodes Eingangssignale darstellen,
deren Spannungspegel unter der Hälfte der vollausgesteuerten A/D
Eingangsspannung liegt, während die andere Hälfte der Codes Signale darstel-
len, die über der Hälfte der vollausgesteuerten A/D Eingangsspannung liegen.
Dies scheint so lange vernünftig, bis man feststellt, dass die Hälfte des vollaus-
gesteuerten Eingangspegels nur 6 dB unter der Vollaussteuerung liegt! Mit der
Hälfte der Codes werden also nur die oberen 6 dB der Signalinformation dar-
gestellt, während mit der anderen Hälfte die verbleibenden 80 bis 110 dB an
Signalinformationen, je nach Qualität des Konverters, dargestellt werden. Es
erscheint daher nicht nur vernünftig, sondern auch wünschenswert, die auf-
grund der Dichte an Digitalcodes erhöhte Signalauflösung zu verwenden, um in
diesem Bereich mehr Dynamik für die Eingangssignale bereitzustellen.
Ein weiterer Vorteil der logarithmischen Einpassung unseres dbx
Type IV™ Conversion Systems ist, dass es die hochfrequenten Details des
Signals im Overload-Bereich bewahrt. Abb. 3a bis 3d veranschaulichen, was pas-
siert, wenn Sie einen A/D-Wandler ohne Type IV™ übersteuern. Abb. 3a zeigt
ein Eingangssignal mit tief- und hochfrequenten Bestandteilen. Wenn eine Über-
lastung bzw. ein Clipping des Signals (Abb. 3b) am A/D Konverter auftritt, geht
ein – im Vergleich mit der tieffrequenten Information - unverhältnismäßig hoher
Anteil an hochfrequenten Signalinformationen verloren. Die tief- und hochfre-
quenten Bestandteile des Signals wurden zur Verdeutlichung in Abb. 3c
getrennt. Wie man sieht, wird das tieffrequente Signal zwar verzerrt, aber ein
Großteil der Signalcharakteristik bleibt erhalten. Beim hochfrequenten Signal
hingegen gehen ganze Abschnitte vollständig verloren! Durch die Einpassung
des dbx Type IV™ bleiben die hochfrequenten Signalinformationen erhalten
(siehe Abb. 3d), da das Signal auf den Bereich von Type IV™ Over Region bes-
chränkt ist und nie übersteuert. Die gestrichelte Linie zeigt den ursprünglichen
Eingangssignalpegel an. Unterhalb von Over Region erfolgt keine Einpassung,
während darüber die Einpassung dafür sorgt, dass alle Signalspitzen unterhalb
des A/D Übersteuerungspegels bleiben und dadurch der hochfrequente Anteil
es Signals erhalten bleibt.
IEM Mode d'emploi/IEM Bedienungshandbuch
Annexe B/Anhang B
0 dB FS
-4
Bruit de fond
Noise Floor
