Druckverlust
Wärmeisolation
62
entsprechenden Normen und weitere Hinweise →  45. Der OPL darf nur zeitlich begrenzt angelegt
werden.
Der MWP (Maximum Working Pressure/max. Betriebsdruck) für die Sensoren ist abhängig vom
druckschwächsten Glied der ausgewählten Komponenten, d.h. neben der Messzelle ist auch der Pro-
zessanschluss zu beachten. Beachten Sie auch die Druck-Temperaturabhängigkeit. Für die ent-
sprechenden Normen und weitere Hinweise →  45. Der MWP darf unbegrenzt am Gerät anliegen.
Der MWP befindet sich auch auf dem Typenschild
WARNUNG
L
Der maximale Druck für das Messgerät ist abhängig vom druckschwächsten Glied.
‣
Angaben zum Druckbereich beachten →  45.
‣
Die Druckgeräterichtlinie (2014/68/EU) verwendet die Abkürzung "PS". Die Abkürzung "PS" ent-
spricht dem MWP des Messgerätes.
‣
MWP: Auf dem Typenschild ist der MWP angegeben. Dieser Wert bezieht sich auf eine Referenz-
temperatur von +20 °C (+68 °F) und darf über unbegrenzte Zeit am Gerät anliegen. Temperatur-
abhängigkeit des MWP beachten.
‣
OPL: Der Prüfdruck entspricht der Überlastgrenze des Sensors und darf nur zeitlich begrenzt
anliegen um sicherzustellen, dass sich die Messung innerhalb der Spezifikation befindet und
damit kein bleibender Schaden entsteht. Bei Sensorbereich- und Prozessanschluss-Kombinatio-
nen, bei denen der OPL des Prozessanschlusses kleiner ist als der Nennwert des Sensors, wird das
Gerät werkseitig maximal auf den OPL-Wert des Prozessanschlusses eingestellt. Bei Nutzung des
gesamten Sensorbereichs einen Prozessanschluss mit einem höheren OPL-Wert wählen.
Sensor Maximaler Sensormessbereich
Untere (LRL)
[bar (psi)]
2 bar (30 psi) 0 (0)
4 bar (60 psi) 0 (0)
10 bar (150 psi) 0 (0)
40 bar (600 psi) 0 (0)
100 bar (1 500 psi) 0 (0)
Zur genauen Berechnung ist der Applicator zu verwenden→  106.
Für eine optimale Temperaturmessung und Masseberechnung bei einigen Messstoffen darauf ach-
ten, dass im Bereich des Messaufnehmers weder Wärmezufuhr noch -verlust stattfinden kann. Dies
kann durch Installation einer Wärmeisolation sichergestellt werden. Für die erforderliche Isolation
sind verschiedenste Materialien verwendbar.
Dies gilt für:
• Kompaktausführung
• Messaufnehmer in der Getrenntausführung

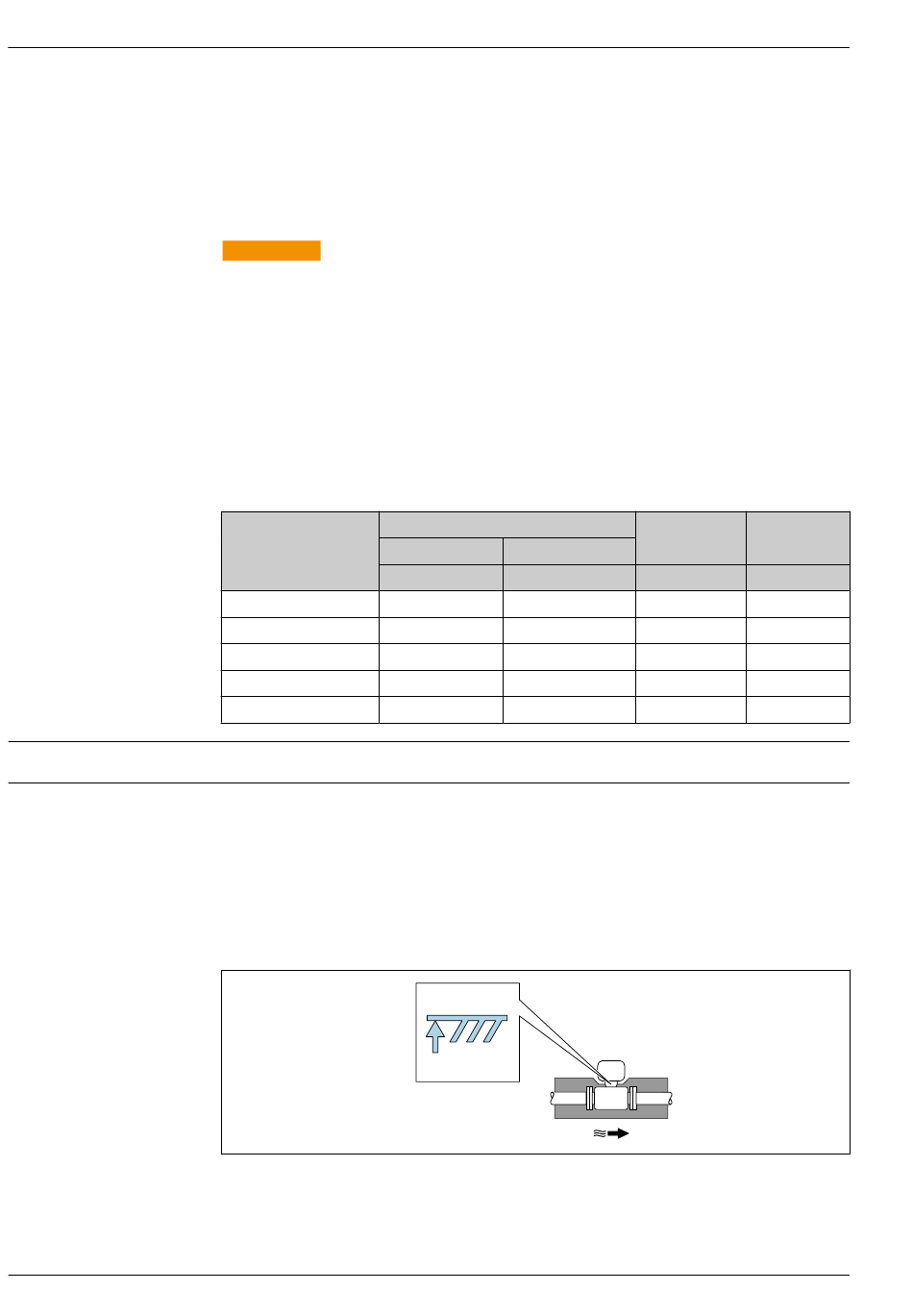

Die maximal zulässige Isolationshöhe ist in der Abbildung dargestellt:
1 Angabe der maximalen Isolationshöhe
‣
Bei der Isolation sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei
bleibt.
Obere (URL)
[bar (psi)]
+2 (+30)
+4 (+60)
+10 (+150)
+40 (+600)
+100 (+1 500)
1
Proline Prowirl F 200
MWP OPL
[bar (psi)] [bar (psi)]
6,7 (100,5) 10 (150)
10,7 (160,5) 16 (240)
25 (375) 40 (600)
100 (1 500) 160 (2 400)
100 (1 500) 160 (2 400)
Endress+Hauser
A0019212
