FOUNDATION Fieldbus
1
8

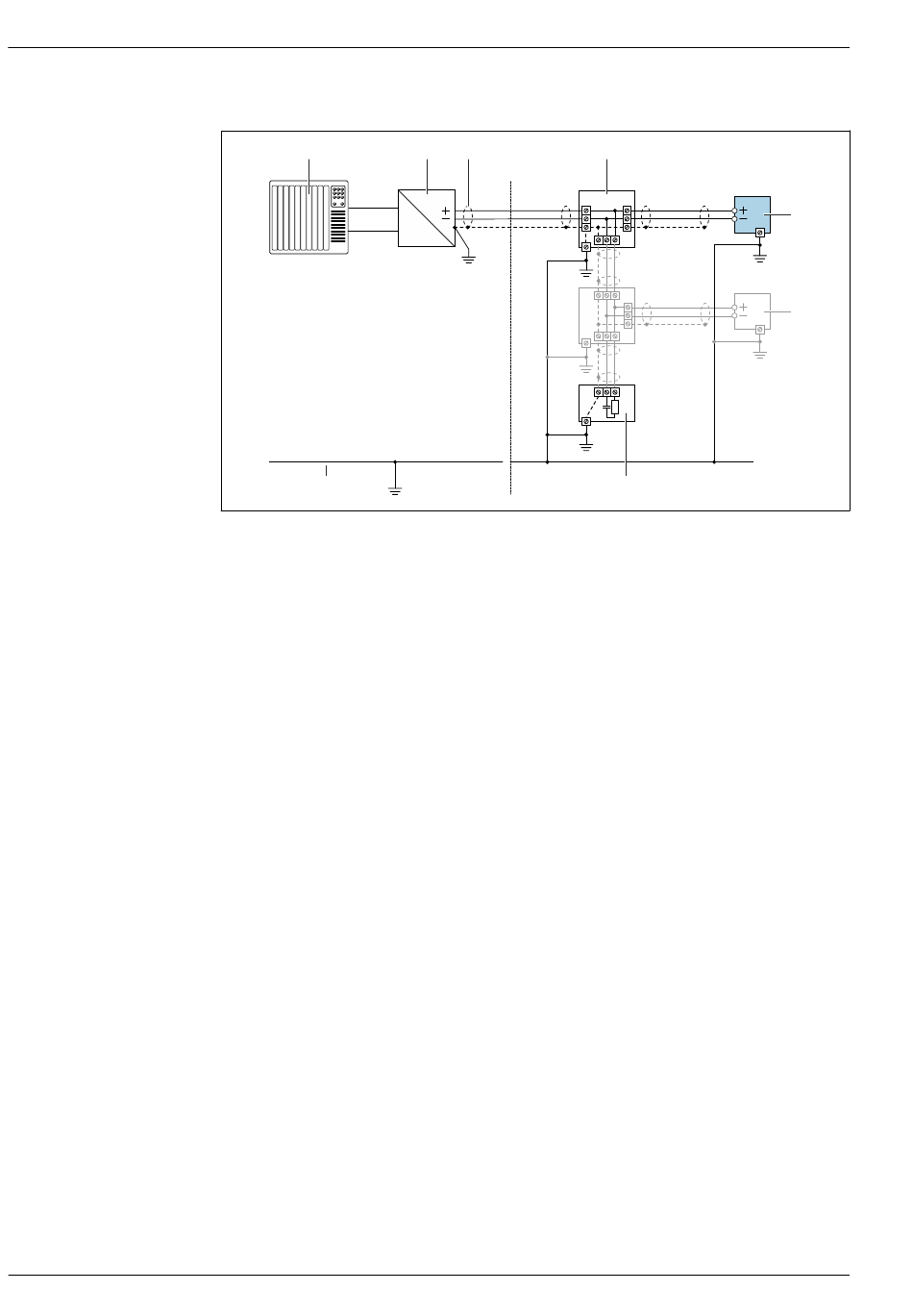

 8 Anschlussbeispiel für FOUNDATION Fieldbus
1 Automatisierungssystem (z.B. SPS)
2 Power Conditioner (FOUNDATION Fieldbus)
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
2 3
6 6
6
6
Proline Prowirl F 200
4
6
6
7
Endress+Hauser
5
5
A0028768
