Montageort

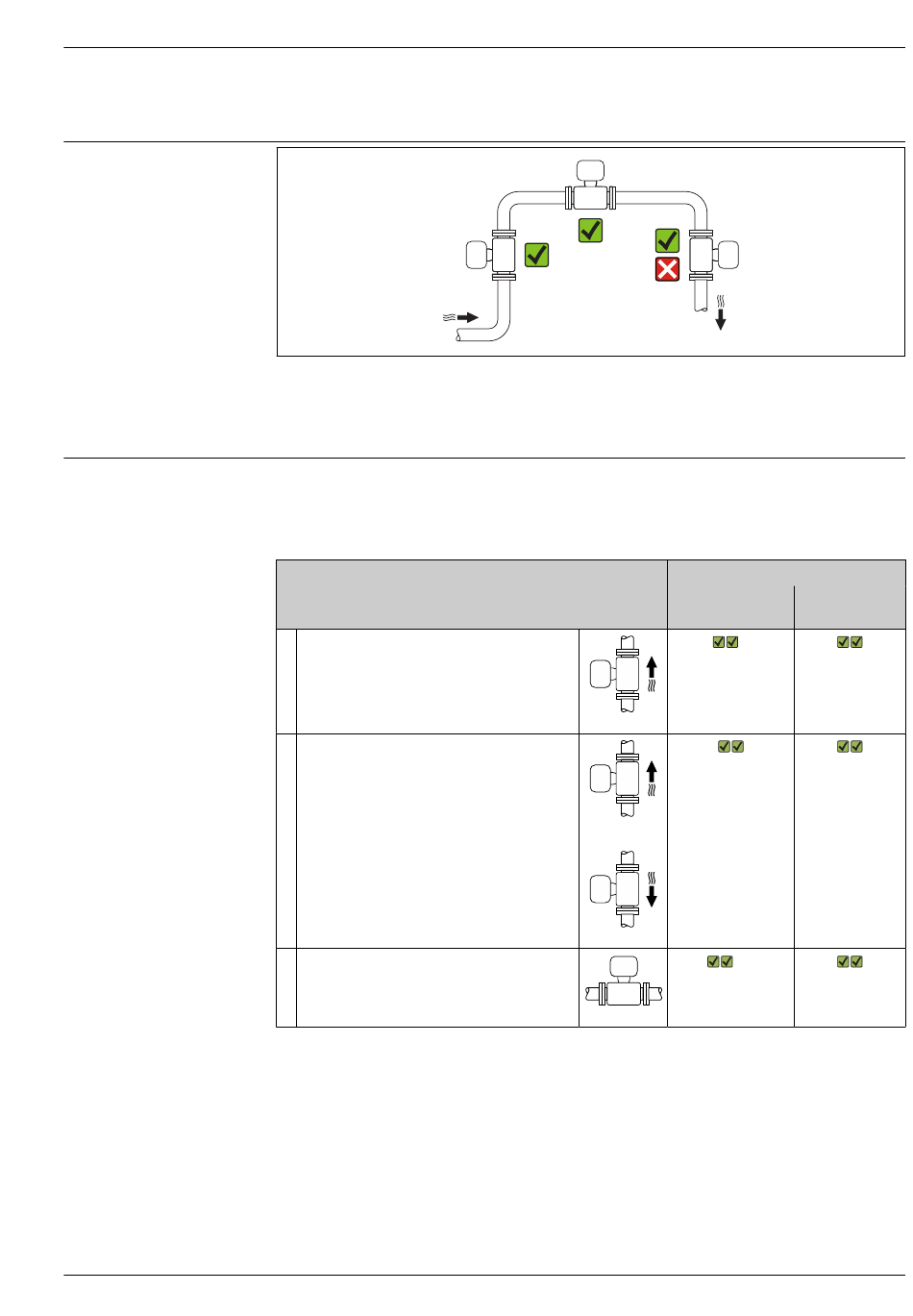

Einbaulage
Endress+Hauser
Montage
1 Installation für Gase und Dampf geeignet; bei Verwendung des Bestellmerkmals "Anwendungspaket", Option
ES "Nassdampferkennung" oder EU "Nassdampfmessung" muss das Messgerät kopfüber in einer horizontalen
Rohrleitung eingebaut werden
2 Installation nicht für Flüssigkeiten geeignet
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine korrekte
Volumenflussmessung. Daher folgende Punkte beachten:
Einbaulage
A Vertikale Einbaulage (Flüssigkeiten)
A Vertikale Einbaulage (Trockene Gase)
B Horizontale Einbaulage Messumformerkopf oben
1)
2)
Empfehlung
Kompaktausfüh- Getrenntausfüh-
rung
1)
A0015591
A0015591
A0041785
2) 3)
A0015589
A0042128
rung
