PROFIBUS PA
1
8

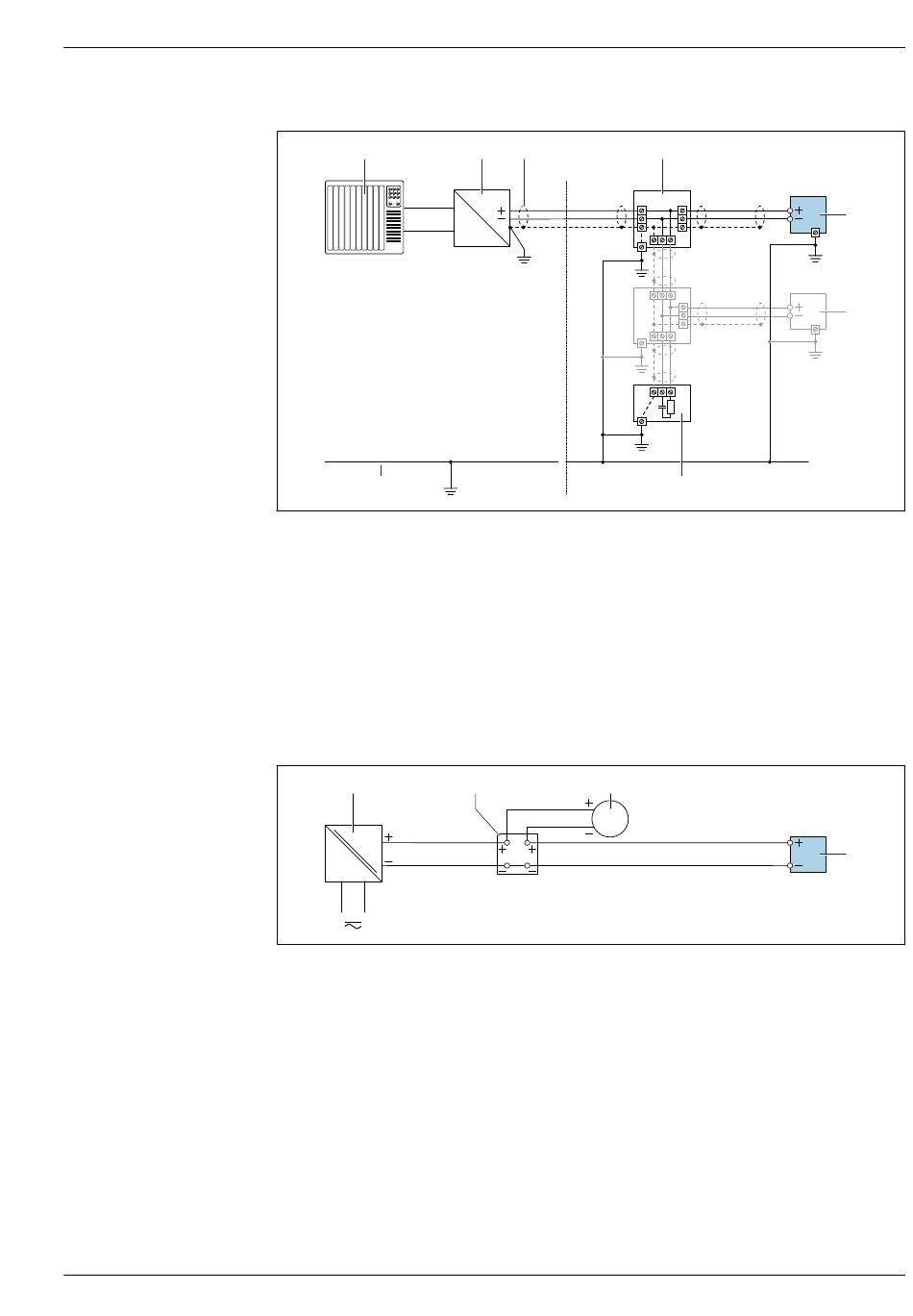

 9 Anschlussbeispiel für PROFIBUS PA
1 Automatisierungssystem (z.B. SPS)
2 Segmentkoppler PROFIBUS PA
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
Stromeingang
1
 10 Anschlussbeispiel für 4-20 mA Stromeingang
1 Speisetrenner für Spannungsversorgung (z.B. RN221N)
2 Klemmenkasten
3 Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
4 Messumformer
2 3
6 6
6
6
2 3
4
6
6
7
5
5
A0028768
4
A0028915
