Aufbau des Prüfbereichs
(1) Wenn die Bedingungen es zulassen, wird die Messfläche vorzugsweise auf der Seite der
Betoneinbringungsrichtung des Bauteils angeordnet und die Messfläche kann auf zwei
entsprechenden Flächen des Bauteils, benachbarten Flächen (Winkelmessung) oder derselben
Fläche (Flachmessung) angeordnet werden;
(2) Beachten Sie eine gleichmäßige Verteilung; der Abstand zwischen zwei benachbarten
Testbereichen sollte nicht größer als 2 m sein.
(3) Vermeiden Sie zu dicht aneinander liegende Bereiche und eingebettete Teile;
(4) Der Messbereich sollte 200 mm x 200 mm groß sein; bei der flachen Messung sollte dieser
400 mm x 400 mm betragen;
(5) Die zu prüfende Oberfläche sollte sauber, glatt und trocken sein; es sollten keine Fugen,
Konstruktionsfugen, Furnierschichten, schwimmenden Zellstoff- und Fettflecken vorhanden sein;
Waben- und Pockennarben sollten vermieden werden; falls erforderlich, kann eine Schleifscheibe
verwendet werden, um Schmutz zu entfernen und zu schleifen; entfernen Sie auch die
Schleifreste.
(6) Die Nummer der Prüffläche auf dem Bauwerk oder Bauteil wird notiert und die Lage und
Beschaffenheit der Prüffläche wird festgehalten.
(7) Bei der Prüfung mit diesem Prüfverfahren ist darauf zu achten, dass die auf den beiden
Prüfflächen angeordneten Prüfbereiche einander zugewandt sind.

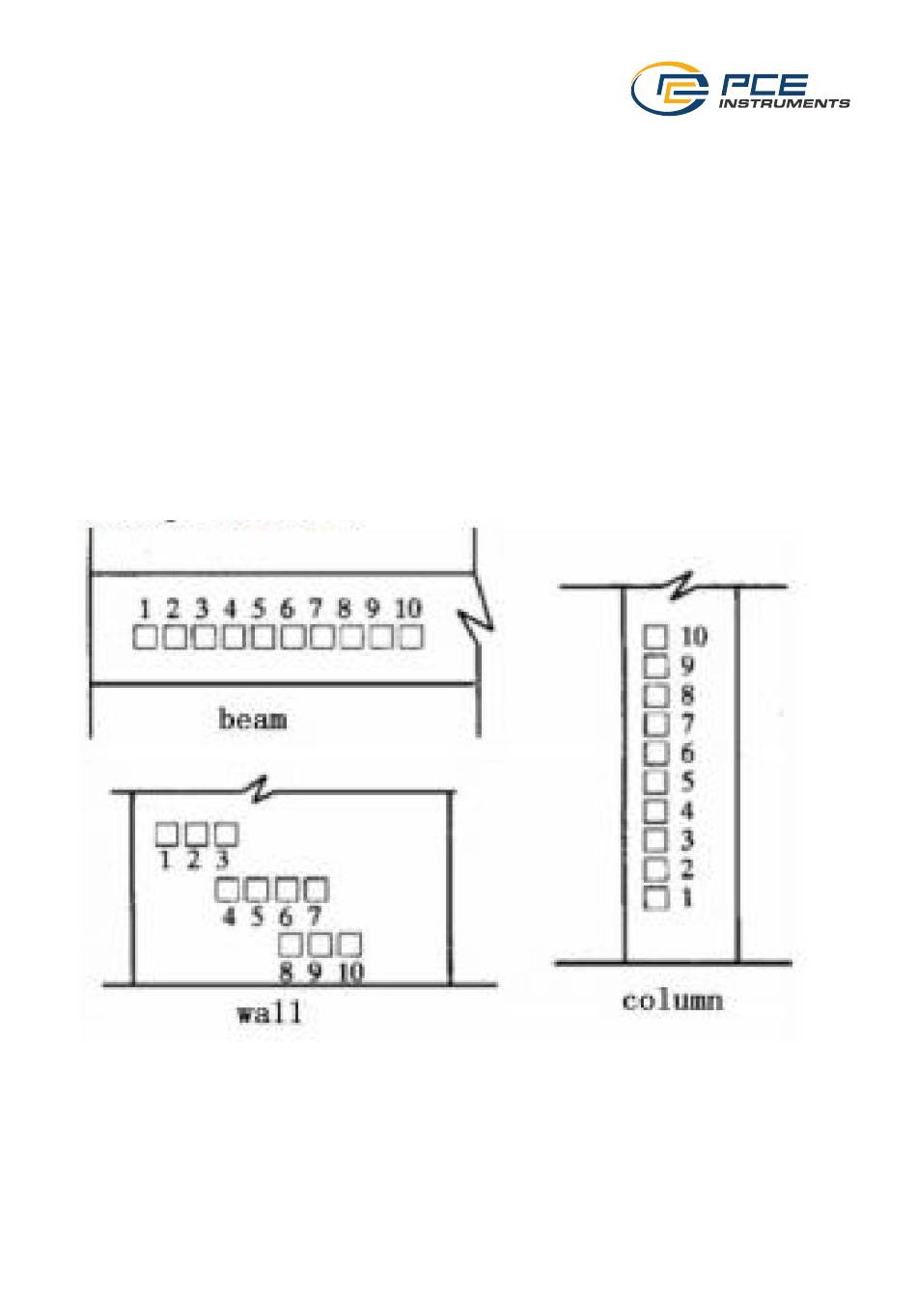

Abbildung 46 Schematische Darstellung des Messbereichs bei der umfassenden Methode
