(3) Wenn der Abstand groß ist, kann auf das Bohrverfahren oder ein entsprechend
vorvergrabenes Rohr zurückgegriffen werden. Wie in Abbildung 45 gezeigt, sollte bei
der Anordnung des vorvergrabenen Schallrohres oder vertikalen Bohrlochs der
Durchmesser des vorvergrabenen Rohrs oder der Bohrung 5 ... 10 mm größer sein
als der Durchmesser des Wandlers. Der Abstand zwischen dem vergrabenen Rohr
oder des Lochs sollte 2 ... 3 m betragen, die Tiefe kann entsprechend der
Messanforderungen bestimmt werden. Zwei Radialschwingungswandler können in
den beiden Messlöchern für die Prüfung platziert werden oder ein
Radialschwingungswandler und ein Dickenschwingungsaufnehmer können jeweils in
der Messbohrung und parallel zur Messbohrung platziert werden. Nehmen Sie die
Messung seitlich vor.

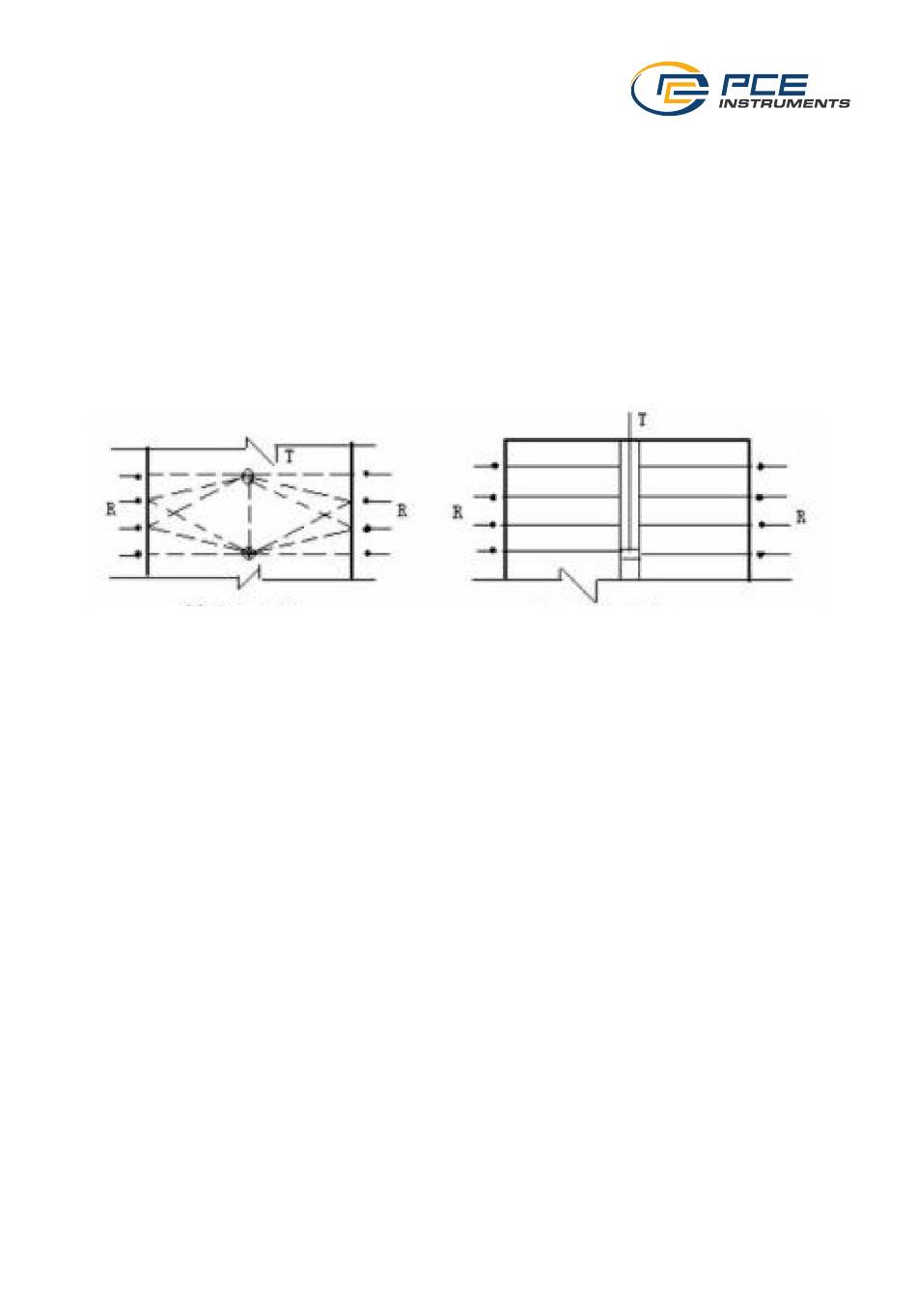

Abb. 45 Schematische Darstellung des Bohrverfahrens
9.2.2 Prüfanforderungen
(1) Die Oberfläche des Messpunktes sollte so behandelt werden, dass der Amplitudenparameter
besser genutzt werden kann;
(2) Behalten Sie das Messsystem und die Messparameter während der Messung unverändert
bei;
(3) Die Betonoberfläche der Vermessungsfläche sollte sauber und eben sein und kann
gegebenenfalls mit einer Schleifscheibe geglättet oder mit hochfestem Schnellmörtel geglättet
werden. Der Glättungsmörtel muss gut mit dem Beton verbunden sein;
(4) Unter der Voraussetzung, dass die Ablesegenauigkeit der ersten Wellenamplitude
zufriedenstellend ist, sollte ein Messwertaufnehmer mit höherer Frequenz gewählt werden;
(5) Der Wandler sollte durch Kopplungsmittel fest mit der Betonprüfoberfläche verbunden sein
und die Kopplungsschicht sollte nicht mit Schlamm oder Luft vermischt sein;
(6) Der Ultraschall-Ausbreitungsweg sollte möglichst nicht parallel zur Achse des angrenzenden
Stahlstabs sein. Wenn es unvermeidbar ist, sollte der kürzeste Abstand zwischen den beiden
Wandlerleitungen und dem Stahlstab nicht weniger als 1/6 der Ultraschall-Abstandsabmessung
betragen;
(7) Wenn bei der Prüfung verdächtige Daten auftauchen, sollten diese rechtzeitig gefunden
werden und, wenn nötig, sollte die Messung wiederholt oder überprüft werden.
9.2.3 Testvorbereitung
(1) Schalten Sie das Gerät ein und rufen Sie die Ultraschallmessoberfläche auf.
(2) Verbinden Sie die Signalleitungen der Sende- und Empfangswandler mit den Sende- und
Empfangskanälen des Geräts;
(3) Beziehen Sie sich auf die Parametereinstellung im Abschnitt über die Messung und rufen Sie
die Oberfläche für die Parametereinstellung auf, um die Parameter einzustellen;
a) Grundriss b) Vertikale Ansicht
