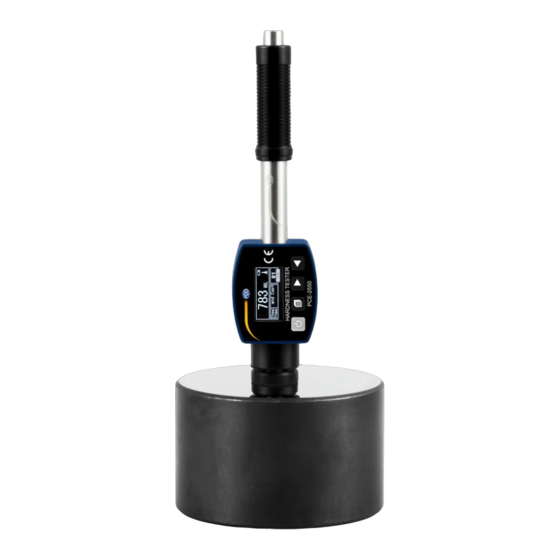

- Seite 1 Bedienungsanleitung PCE-2550 Härteprüfgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 28. Dezember 2021 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Einschalten des Geräts ....................9 Überprüfung vor der Messung ..................9 Kalibrierung ........................10 Messen ...........................10 Speichern und Löschen ....................11 Menübaum ........................12 Wartung und Reinigung ..............14 Batterien (keine Akkus) ....................14 Problembehebung ......................14 Pflege des Schlagkörpers....................14 Garantie ....................15 Entsorgung ..................15 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Messprinzip
2 x CR2016 Knopfzellen Spannungsversorgung (nicht wiederaufladbar) Betriebsdauer ca. 8 h Dauerbetrieb Micro-USB Schnittstelle Hinweis: Nur für Softwarenutzung 0 ... +40 °C, ≤90 % r. F. Umgebungsbedingungen Abmessungen 145,5 x 32 x 26 mm Gewicht 160 g © PCE Instruments... - Seite 5 Messbereich HB: 60 ... 290 Material Bearbeitete Kupferlegierung Wrought Cooper Skala Brinell HL / HB Messbereich HB: 45 ... 315 Material Bearbeitete Stahllegierung Wrought Steel Skala Brinell HL / HB Messbereich HB: 143 ... 650 Tabelle 2 © PCE Instruments...
- Seite 6 500 … 750 755 … 1993 Cr-Mn-Si-Stahl Cr-Mn-Si Steel Super Strength 630 … 800 1180 … 2652 Höchstfester Stahl Steel 500 … 710 703 … 1676 Edelstahl Stainless Steel Tabelle 4 Hinweis: Die Tabelle dient lediglich der Orientierung! © PCE Instruments...
-
Seite 7: Lieferumfang
Lieferumfang 1 x Härteprüfgerät PCE-2550 1 x USB-Verbindungskabel 1 x Härteprüfblock 1 x Reinigungsbürste 1 x Auflagering mit Ø14 mm 1 x Transportkoffer 1 x Bedienungsanleitung Optionales Zubehör PCE-HAK, Adapter-Set, bestehend aus: HZ12.5-17 Aufsetz-Adapter konkav, 12,5...17 mm (innen) HZ11-13 Aufsetz-Adapter konkav, 11...13 mm (innen) HZ16.5-30... -
Seite 8: Gerätebeschreibung
Gerätebeschreibung OLED-Display Funktionstasten Micro-USB Schnittstelle Schlaggerät Schlagkörper Stützring Spannschlitten Auslösetaster © PCE Instruments... - Seite 9 TIPP: Im Messmodus kann mit der Taste direkt zwischen der Härteskala / Messrichtung / dem Material und der Anzahl der durchzuführenden Messungen für die Mittelwertbildung gewechselt werden. Die Änderungen erfolgen mit der Taste und die Bestätigung mit der Taste. © PCE Instruments...
-
Seite 10: Bedienung
Fehlern führen. Die Probe, die gemessen wird, sollte metallisch glatt und fettfrei sein. • Die Oberfläche sollte nicht magnetisch sein. • Wenn der Krümmungsradius R der Testoberfläche kleiner als 30 mm ist, sollte ein kleiner Stützring benutzt werden. • Der Eigenmagnetismus der Probe sollte unter 30 Gauss liegen. © PCE Instruments... -
Seite 11: Einschalten Des Geräts
Dabei sind Mindestabstände zum nächsten Schlagpunkt von min. 3 mm und zum Rand hin von 5 mm einzuhalten. Der arithmetische Mittelwert aus den 5 Messergebnissen ist dann der Härtewert. Bei einer größeren Abweichung kann eine Kalibrierung durchgeführt werden. © PCE Instruments... -
Seite 12: Kalibrierung
Wenn die eingestellte Anzahl an Messungen vorgenommen wurde, erscheint der Mittelwert AVG. Im AVG Modus kann mit der Taste nachträglich die Härteskala verändert werden. Die Umrechnung der Messwerte erfolgt dann automatisch. Ein Pfeil anstelle des Messwertes bedeutet, dass Messwert / Härteskala mit dem Umrechnungsbereich nicht übereinstimmen. © PCE Instruments... -
Seite 13: Zugfestigkeitsmessung (Mpa Σb)
Hinweis: Im Menü „System Set“ kann auch eine automatische Datenspeicherung eingestellt werden. Taste ins Menü „Memory Um auf die gespeicherten Werte zuzugreifen, gehen Sie mit der Manager“. Dort können Sie die Werte abrufen. Bei „No Memory“ ist der Speicher leer. © PCE Instruments... -
Seite 14: Menübaum
Die gespeicherten Messdaten können über die USB Schnittstelle an die PCE-2550 Software übergeben werden. Die Software ist mehrsprachig und kostenlos im Downloadbereich der PCE Instruments Internetseiten zu finden: https://www.pce-instruments.com/deutsch/download-win_4.htm Menübaum Test Set Messrichtung / Impact Direc. Schlagrichtung Anzahl der Messungen,... - Seite 15 Taste. Blättern mit der Anzeige ab der letzten Messung Taste. View From No. ändern die Zahl. Positionsänderung Auswahl Anzeigebereich Bestätigen Messdatenübertragung Transfer zur Software PCE-2550 Delete By No. ändern die Zahl. Löschung Positionsänderung bestimmter Bestätigen Messungen Delete All Löschen aller Messungen System Set...
-
Seite 16: Wartung Und Reinigung
Stützring ab und entnehmen Sie den Schlagkörper. Der Schlagkörper muss von Schmutz und Metallstaub befreit werden. Reinigen Sie das Führungsrohr mit der beiliegenden Bürste. Geben Sie kein Öl oder Fett auf/an den Schlagkörper. Der Schlagkörper muss nach jeder Nutzung gelöst werden. Dieser ist von der Garantie ausgeschlossen! © PCE Instruments... -
Seite 17: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 18 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
