Wellenformanzeige und Bedienung

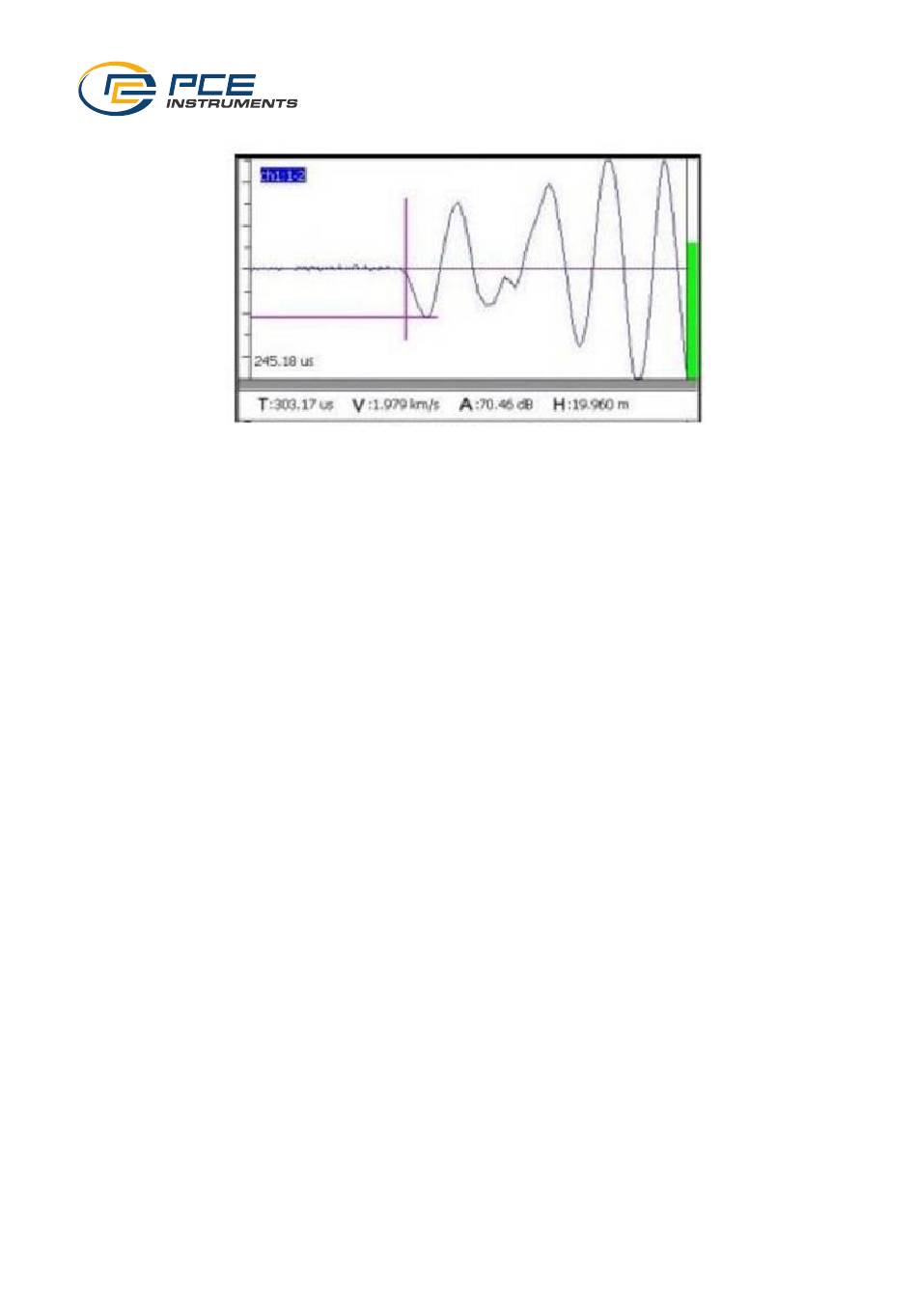

Abb. 4 Wellenformdiagramm
Der Einzelkanal-Wellenformbereich wird zur Anzeige der Wellenformen und akustischen
Parameter des aktuellen Messpunktes verwendet, wie in Abbildung 4 dargestellt. In der oberen
linken Ecke des einspurigen Wellenformbereichs des Messpfahls werden die akustischen
Parameter der ersten Welle angezeigt, die anderen Werte sind die gleichen wie bei der
Kraftmessung, der Fehlstellenmessung und der Nahtmessung. In der unteren Zeile des
einspurigen Wellenformbereichs werden Parameter wie die akustischen Parameter der ersten
Welle angezeigt.
Der vertikale Fortschrittsbalken auf der rechten Seite der einkanaligen Wellenform zeigt die
Größe der Verstärkung an. Wenn die Verstärkung erhöht wird, wächst der Fortschrittsbalken nach
oben, wenn die Verstärkung verringert wird, sinkt der Fortschrittsbalken nach unten.
(1) Schallzeit: die Zeit, die die Ultraschallwelle benötigt, um vom sendenden Schallwandler zum
empfangenden Schallwandler zu gelangen, in der Einheit µs, wenn das System den
Systemnullton bereits abgezogen hat;
(2) Wellengeschwindigkeit: die Geschwindigkeit, mit der sich Ultraschallwellen im Beton
ausbreiten, berechnet aus der Schallzeit und der Prüfdistanz, in der Einheit km/s;
(3) Amplitude: der Amplitudenwert der empfangenen ersten Welle der Ultraschallwelle,
verwendet, um die Energie der Ultraschallwelle zu messen, in dB.
