9.3.4 Anforderungen an die Ultraschallprüfung
(1) Die Ultraschallmesspunkte sind im gleichen Messbereich wie bei der Rückprallprüfung
angeordnet und jeder Messbereich hat drei Messpunkte, wie in Abb. 47 gezeigt.

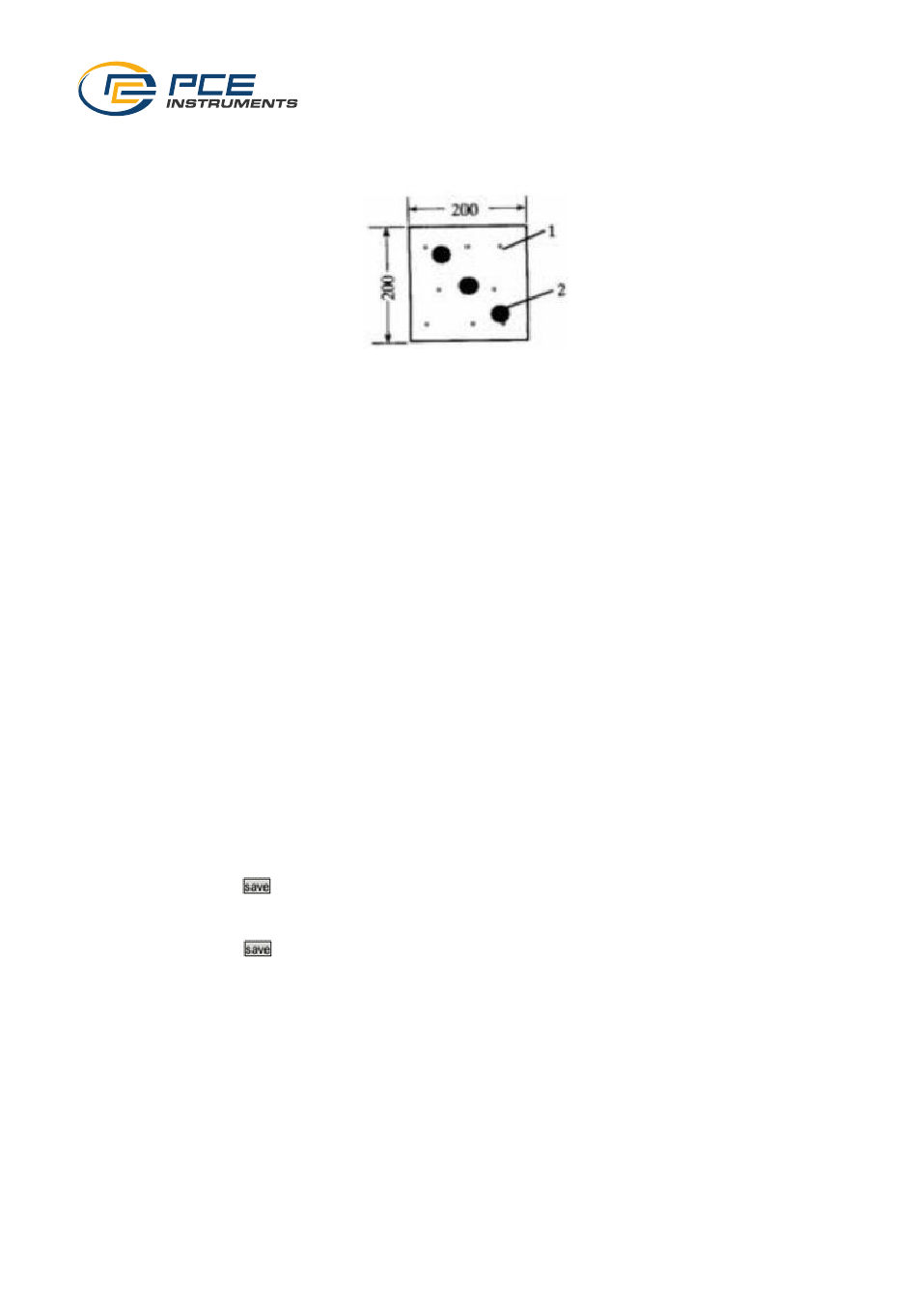

Abb. 47 Schematische Darstellung der Verteilung der Prüfpunkte
(2) Die Messmethode der Winkelmessung hat Vorrang und wenn die Bedingungen dafür nicht
erfüllt sind, wird eine einseitige flache Messung vorgenommen;
(3) Der Messwertaufnehmer ist gut mit dem Beton gekoppelt;
(4) Der Schallzeitwert der Prüfung sollte auf 0,1 µs genau sein. Die Messung des
Ultraschallbereichs ist auf 1,0 mm genau, der Fehler ist nicht mehr als ±1 % und die
Schallgeschwindigkeit wird auf 0,01 km/s genau berechnet.
9.3.5 Vorbereitung der Ultraschallprüfung
(1) Schalten Sie das Gerät ein und rufen Sie die Oberfläche zur Festigkeitsmessung auf;
(2) Verbinden Sie die Signalleitungen der Sende- und Empfangswandler mit den Sende- und
Empfangskanälen des Geräts;
(3) Rufen Sie die Oberfläche für die Parametereinstellung auf, stellen Sie den Projektnamen, den
Bauteilnamen, den Messbereich, den Messpunkt und andere Parameter ein; stellen Sie bei
Bedarf Parameter wie die Emissionsspannung und das Abtastintervall ein.
9.3.6 Start der Probennahme
(1) Koppeln Sie den empfangenden und den sendenden Wandler mit Koppelgel auf dem ersten
Messpunkt der ersten Messzone auf beiden Prüfflächen des Bauteils, (bei Winkel-Test oder
flacher Prüfung, koppeln Sie die Wandler jeweils auf die beiden Messpunkte der Linie auf dem
ersten Prüfstück);
(2) Führen Sie die Probennahme mit der automatischen oder manuellen Einstellung durch, so
dass die erste Welle des ersten Messpunkts auf dem Bildschirm des Geräts erscheint; klicken
Sie die Schaltfläche
(3) Bewegen Sie den empfangenden und den sendenden Wandler gleichzeitig zum nächsten
Messpunkt und koppeln Sie sie mit Koppelgel. Nehmen Sie eine Probe, stellen Sie die Wellenform
ein und drücken Sie
(4) Wiederholen Sie Schritt 3, bis alle Punkte geprüft wurden.
9.3.7 Messung und Berechnung des Rückprallwertes
(1) Nachdem die Ultraschallprüfung eines Prüfbereichs abgeschlossen ist, erscheint das
Dialogfeld für den Rückpralltest und der Schlagkörper kann mit dem Instrument für den
Rückpralltest verbunden werden;
(2) Die Achse des Hammers steht senkrecht zur Betonprüffläche;
(3) Es ist ratsam, für horizontale Messungen mit der Seite der Betoneinbringungsrichtung zu
beginnen. Wenn die Bedingungen für die seitliche Prüfung der Gießrichtung nicht erfüllt sind,
kann die Prüfung im nicht-horizontalen Zustand verwendet werden oder es kann die Ober- oder
Unterseite des Betongusses geprüft werden;
, um die Daten des ersten Messpunkts zu speichern;
, um nach der Eingabe zu speichern;
