Parametereinstellungen - Pce Instruments Pce-Ucd 100 Bedienungsanleitung

5.2

Parametereinstellungen

Klicken Sie auf die Schaltfläche für die Einstellung der Parameter und das
in Abbildung 26 dargestellte Dialogfeld wird angezeigt. Nachdem Sie alle Parameter eingestellt
haben, klicken Sie auf die Schaltfläche , um die neuen Parametereinstellungen zu
speichern und zur Hauptoberfläche zurückzukehren. Wenn Sie auf die Schaltfläche klicken,
werden die Parametereinstellungen ungültig und Sie kehren zur Hauptoberfläche zurück.

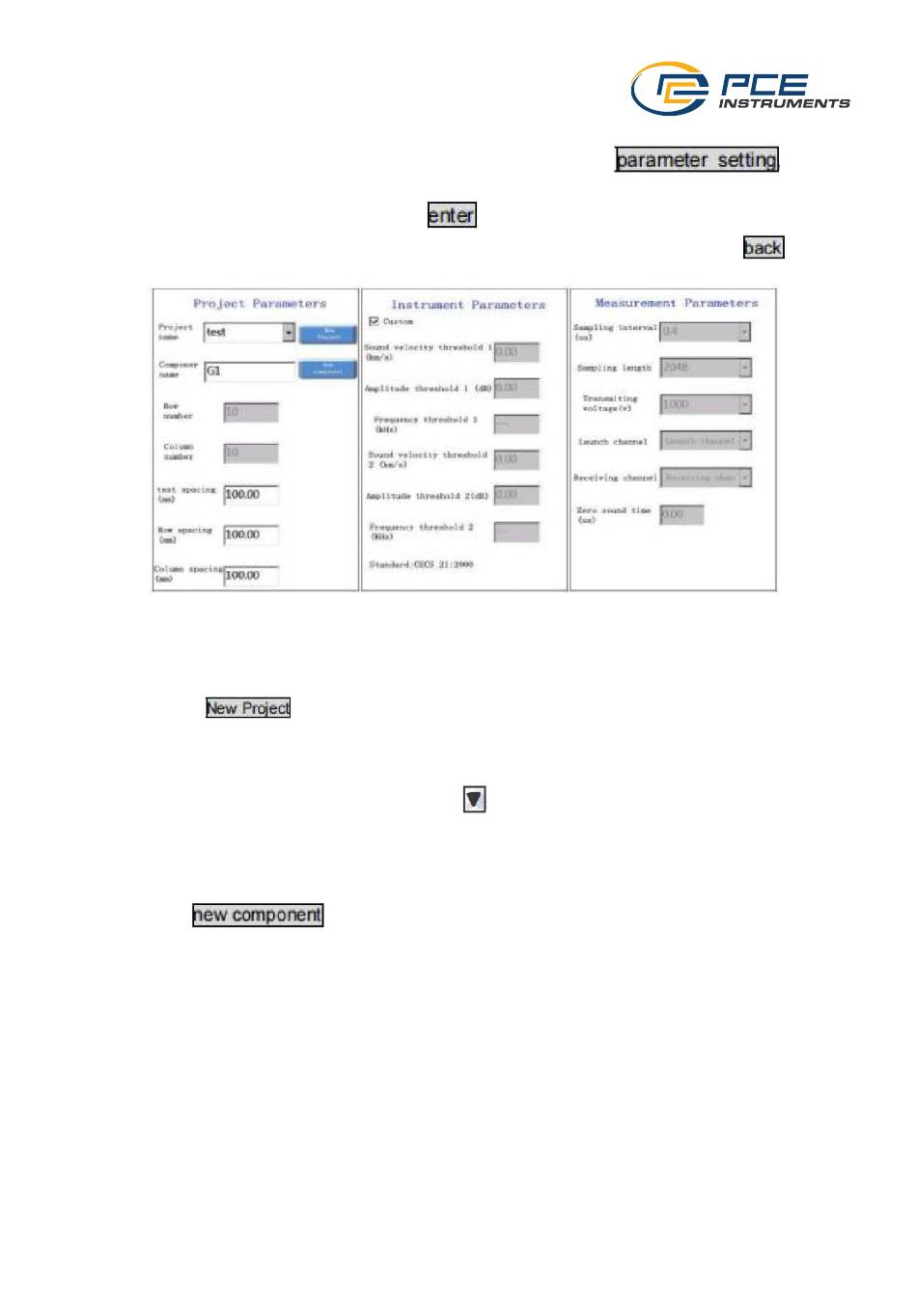

Abb. 26 Parametereinstellung
5.2.1 Technische Parameter
Neues Projekt oder bestehendes Projekt auswählen
Klicken Sie auf , um die Popup-Softtastatur zur Zeicheneingabe einzublenden. Nach
der Eingabe des Projektnamens wird ein Unterordner mit dem Projektnamen angelegt und die
Dateien aller getesteten Bauteile werden in diesem Ordner gespeichert. Wenn beim Anlegen
eines Ordners bereits ein Projekt mit demselben Namen existiert, erscheint eine entsprechende
Meldung. Klicken Sie auf die Schaltfläche hinter dem Dropdown-Listenfeld für den
Projektnamen, um die geprüften Projekte anzuzeigen. Sie können ein gemessenes Projekt aus
der Projektliste auswählen und die Bauteildaten des Tests werden in dem Projekt gespeichert.
Neues Bauteil
Nach dem Testen eines Bauteils können Sie zum Testen des nächsten Bauteils auf die
Schaltfläche hinter dem Bauteilnamen klicken, die Zeichensofttastatur
einblenden, den Namen des zu testenden Bauteils eingeben und das neue Bauteil
vervollständigen. Wenn ein Bauteil mit demselben Namen gefunden wird, erscheint eine
entsprechende Meldung.
Zeilen- und Spaltenparameter
Die Anzahl der Zeilen bezieht sich auf die Gesamtzahl der horizontalen Linien des Gitters, die auf
dem zu prüfenden Teil angeordnet sind und der Eingabebereich ist 1 bis 50. Der Zeilenabstand
bezieht sich auf den Abstand zwischen zwei benachbarten Messpunkten, die in einer Zeile
unterteilt sind und der Spaltenabstand bezieht sich auf den Abstand zwischen zwei benachbarten
Messpunkten in einer Spalte.
Reichweite
Die Reichweite bezieht sich auf die von den Schallwellen zurückgelegte Strecke und den
Mittenabstand der Sende- und Empfangswandler, d. h. den Abstand zwischen den beiden
Prüfflächen des geprüften Bauteils, der im Allgemeinen der Dickenwert ist.
