Statischer Wellenformbetrieb - Pce Instruments Pce-Ucd 100 Bedienungsanleitung

(1) Verstärkungseinstellung: Klicken Sie auf die Schaltflächen
Verstärkung zu erhöhen oder zu verringern;
(2) Verschieben der dynamischen Wellenform: Klicken Sie auf die Schaltflächen
zum Verschieben der dynamischen Wellenform nach links oder rechts, wodurch die Anzahl der
Verzögerungspunkte verringert oder erhöht wird.
3.7

Statischer Wellenformbetrieb

Wählen Sie im statischen Wellenformbetrieb den entsprechenden Wellenformbereich aus, wie in
Abbildung 5 gezeigt, und klicken Sie auf die Schaltfläche für den Betriebsbereich auf der rechten
Seite des Bildschirms, wie in Abbildung 6 gezeigt. Nun können Sie die Wellenform entsprechend
verwenden.
(1) Bewegen des Cursors nach links und rechts: Klicken Sie auf die Schaltflächen
um den vertikalen (Ton)-Cursor zu bewegen und den Tonzeitwert der Cursorposition im
Cursorparameterbereich anzuzeigen;
(2) Bewegen des Cursors nach oben und unten: Klicken Sie auf die Schaltflächen
, um den horizontalen (Amplituden-)Cursor zu bewegen und den Amplitudenwert der
Cursorposition im Cursorparameterbereich anzuzeigen;
(3) Verschieben der statischen Wellenform: Klicken Sie auf die Schaltflächen
um die aktuelle Kurvenform nach links oder rechts zu verschieben.

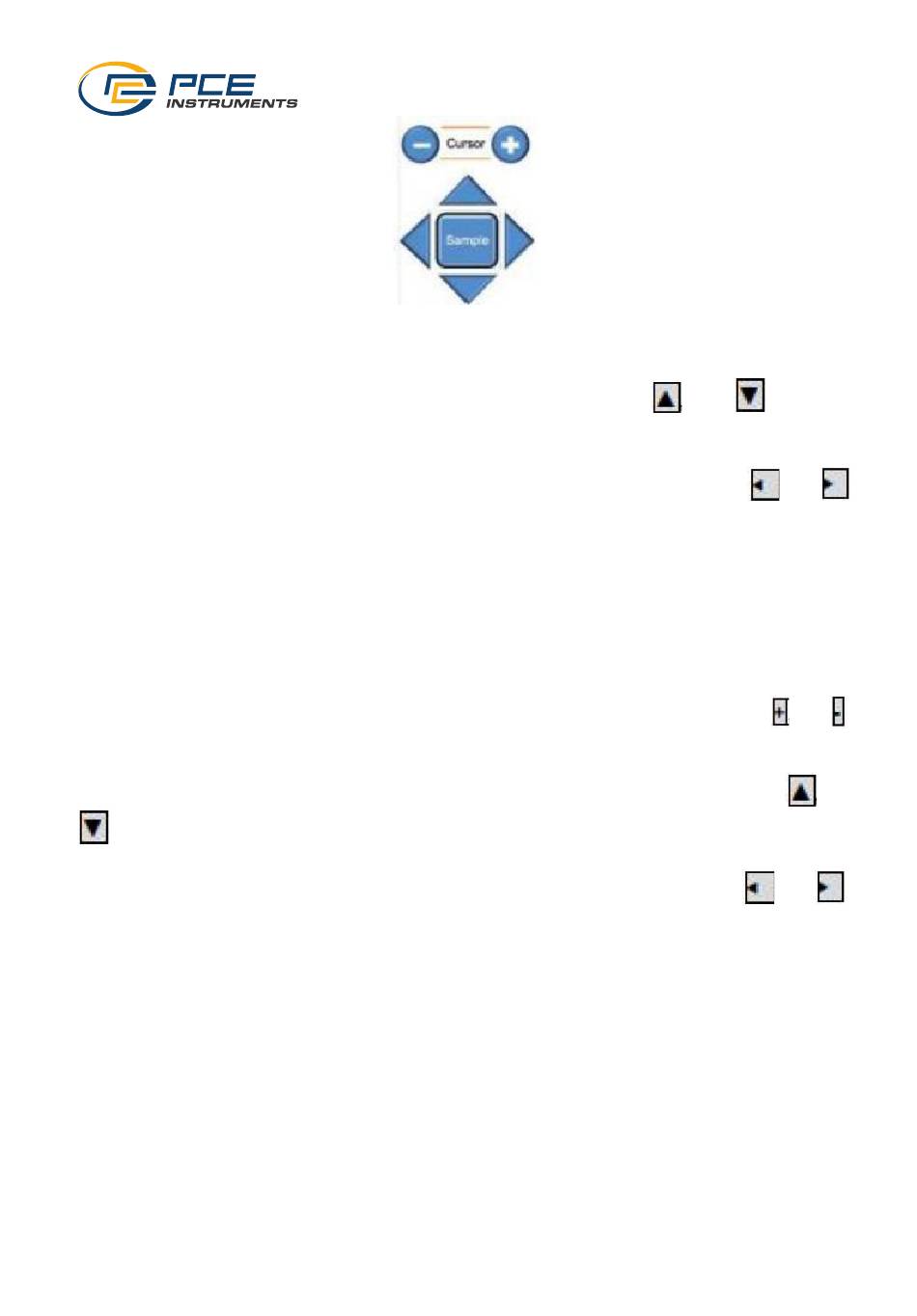

Abb. 6 Arbeitsbereich
