6.2.2

Berechnungsparameter

Protokoll-Kurve
Wenn eine andere Protokollkurve ausgewählt wird, zeigt das System automatisch ihre
Koeffizienten als Koeffizienten A, B, C und D an. Neben der nationalen Einheitskurve haben auch
andere Provinzen und Städte regionale Regelungen entwickelt und die Koeffizienten in den
Berechnungsformeln der verschiedenen Provinzen und Städte sind unterschiedlich.
Körnungsart
Für das zu prüfende Bauteil können als verwendete grobe Gesteinskörnung Kieselsteine oder
Schotter ausgewählt werden.
Korrekturfaktor
Die Korrekturfaktoren ʌ und n werden gemäß der Definition in den Technischen Spezifikationen
CECS02-2005 für die Prüfung der Betonfestigkeit mit der umfassenden Methode der
Ultraschallnachgiebigkeit berechnet, wobei der Standardwert 1 ist.
6.2.3 Messparameter
Die Bedeutung der Messparameter entnehmen Sie bitte dem Inhalt der Messparameter in
Abschnitt 5.2.3.
6.3 Start der Prüfung
6.3.1 Start der Probennahme
Nachdem die Parameter eingestellt sind, werden die beiden Flächenwandler über die
Signalleitung mit dem Sendekanal bzw. dem Empfangskanal des Geräts verbunden und die
Wandler werden jeweils mit dem ersten Messbereich der beiden Prüfflächen des zu prüfenden
Bauteils verbunden. Beim ersten Messpunkt klicken Sie im Bereich der Funktionsschaltflächen in
der Hauptansicht auf
erste Welle zu finden. Die
Nachdem Sie die Wellenform des ersten Messpunkts eingestellt haben, klicken Sie auf die
Schaltfläche , um die Daten des ersten Messpunkts zu speichern. Im Datenlistenbereich
werden die soeben gespeicherten Daten in der Zeile angezeigt und der erste Messpunkt erscheint
im Fehlerschemabereich.
Nachdem Sie den ersten Messpunkt gespeichert haben, bewegen Sie die beiden Wandler
gleichzeitig zum nächsten Messpunkt. Nachdem Sie die Wellenform eingestellt haben, klicken
Sie auf die Schaltfläche
anzuzeigen, wenn der Messbereich gemessen wird. Wenn die letzten Messdaten durch Klicken
auf die Schaltfläche
angezeigt, wie in Abbildung 31 dargestellt.
. Das System passt dann automatisch die Verstärkung an, um die
Schaltfläche wird jetzt zur
, um die Daten des aktuellen Messpunkts im Datenlistenbereich
gespeichert wurden, wird das Dialogfeld für den Rückpralltest

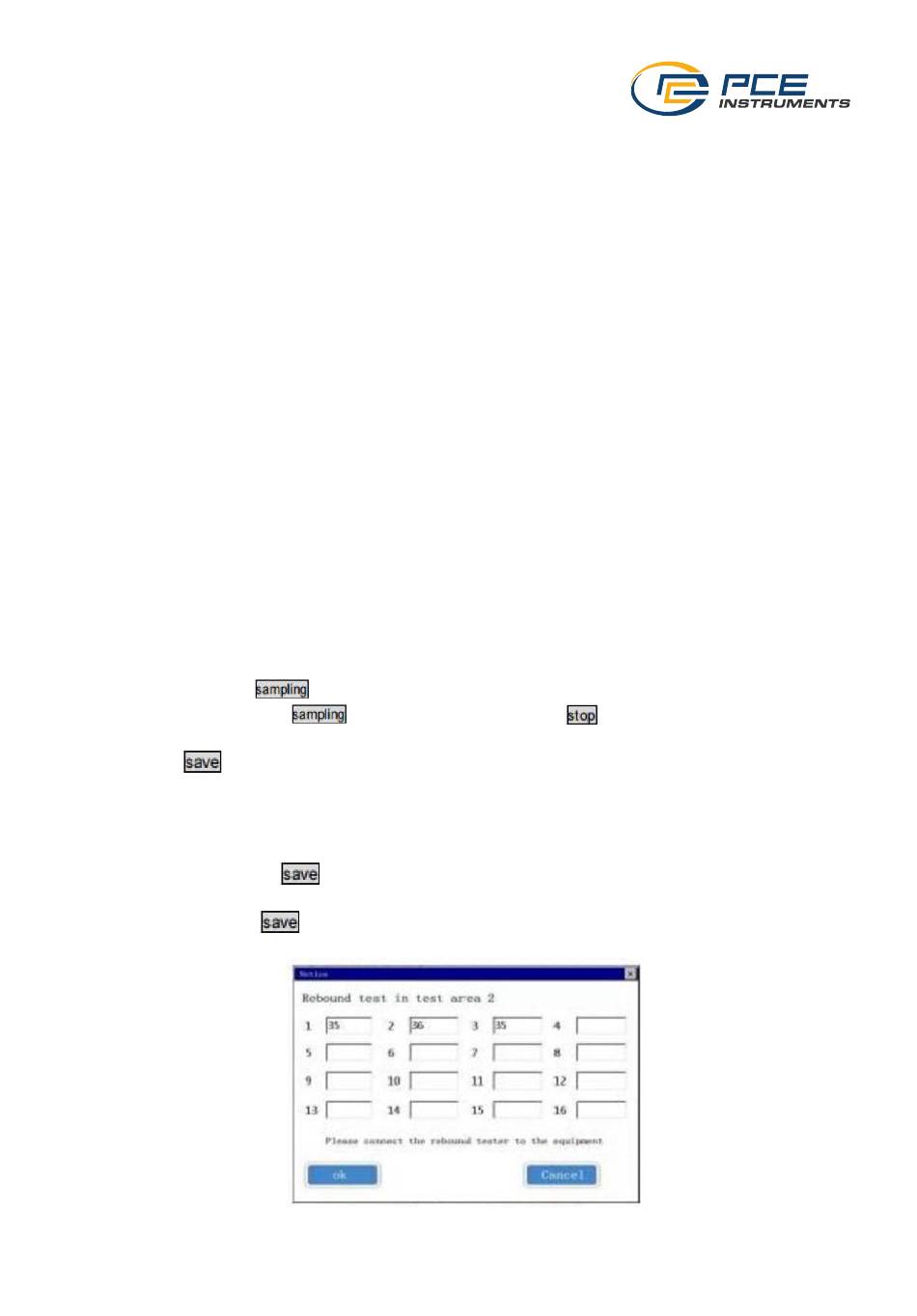

Abb. 31 Rebound-Test-Schnittstelle
© PCE Instruments
35
Schaltfläche.
