Inhaltszusammenfassung für PCE Instruments PCE-TF 5

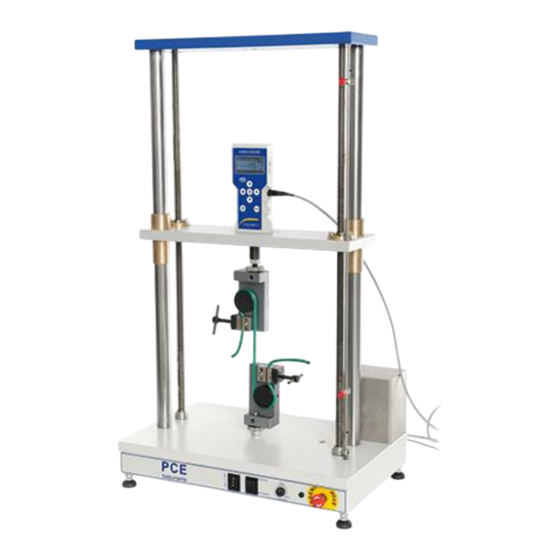

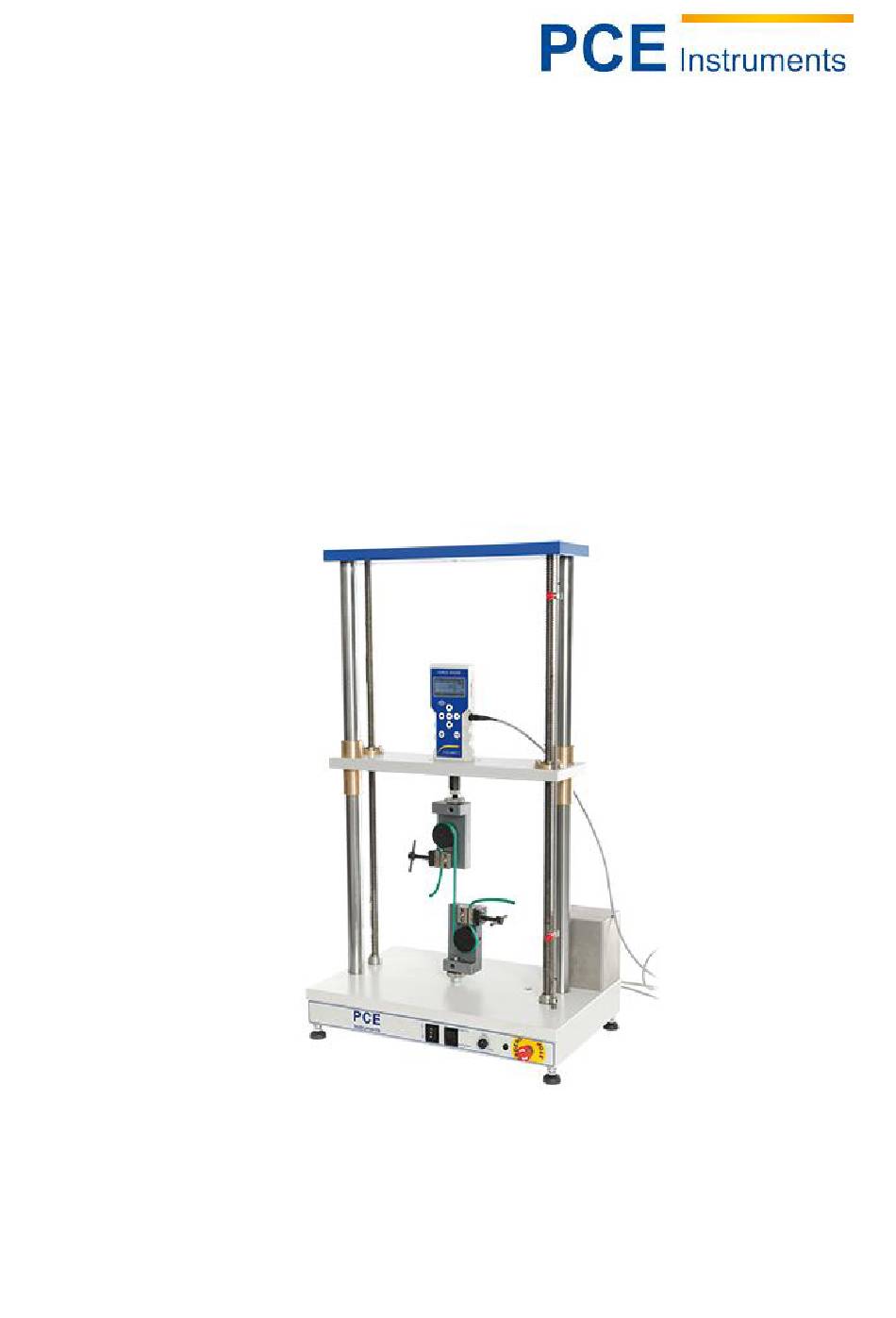

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Bedienungsanleitung Universalprüfmaschine PCE-TF 5 Version 1.1 26.09.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Aufbau ............................5 Bedienungsanleitung ....................6 Aufstellungsort ......................... 6 Vorbereitungen ......................... 6 Inbetriebnahme ......................... 6 Schmieranweisung für Universalprüfmaschinen ..............7 Fehlersuche ..........................7 Entsorgung ......................8 Kontakt ........................ -
Seite 3: Einleitung
Versorgungsspannung von 26 V DC benötigt und frei programmierbar ist. Gesteuert wird die Universalprüfmaschine PCE-TF 5 Modell 105 mittels ihrer sich an der Vorderseite befindlichen Bedienelemente. Der erste Wippschalter ist für die Verfahr Richtung nach oben und unten zuständig. Der zweite Wippschalter hingegen regelt die Betriebsart. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen ≤ 5000 N Messbereich Gesamthöhe 870 mm Gesamtbreite 485 mm Gesamttiefe 310 mm Gesamthub 620 mm Arbeitsraum Breite / Tiefe 345 / 310 mm Aktionsradius um Kraftachse 167 mm Auslage Traverse Traversenbohrung M 12 Grundplatte Bohrung M 12 Gewicht ca. -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Aufbau 1. 2 Säulen 2. Kugelrollspindeln mit Muttern 3. Traversen 4. Kraftaufnehmer oder Handmessgerät 5. Tischgehäuse mit integriertem Motor-antrieb 6. intelligenter Servo-Verstärker 7. Netzteil 8. Netzstecker mit Schalter und Sicherung 9. NOT-AUS Taster mit Verriegelung 10. Typenschild mit EC - Zeichen 11. -
Seite 6: Bedienungsanleitung
BETRIEBSANLEITUNG Bedienungsanleitung Aufstellungsort Platzieren Sie die Universalprüfmaschine auf einem stabilen Tisch. Vorzugsweise sollten Sie einen mit Gewichten bestückten Labor- oder Werkzeugtisch verwenden. Stellen Sie sicher, dass die Maschine sowohl in waagerechter, als auch senkrechter Achse zu Lot ausgerichtet steht. Weiterhin sollte für genügend Platz auf dem Tisch gesorgt. -
Seite 7: Schmieranweisung Für Universalprüfmaschinen
BETRIEBSANLEITUNG Schmieranweisung für Universalprüfmaschinen Trapezmuttern und Säulenführung müssen je nach Nutzungsart und –Dauer nachgeschmiert werden. Trapezmuttern einmal jährlich im Rahmen einer Wartung. Die Führungssäulen sollten alle 3 Monate gereinigt und neu geschmiert werden. Bei großer Verschmutzung durch Umwelteinfluss sollten die Führungen öfter gereinigt und nachgeschmiert werden. -
Seite 8: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
