4.4.3 Grafik
Die grafische Ansicht ist in Abbildung 22 dargestellt und zeigt ein Histogramm der
Schallgeschwindigkeits-Tiefen-Kurve und der Amplituden-Tiefen-Kurve für jeden Messpunkt des
Profils an, das während der Prüfung dynamisch in Echtzeit aktualisiert wird, so dass Sie die
Prüfergebnisse des gesamten Profils jederzeit beobachten können. Der obere Teil der Kurve
entspricht dem Pfahlkopf und der untere Teil dem Pfahlfuß. Das Histogramm der
Schallgeschwindigkeit und -tiefe ist links dargestellt, das Histogramm der Amplitude und Tiefe
rechts. Der blaue Bereich stellt den Normalwert dar. Die Überlappung zeigt an, dass es in diesem
Bereich eine Anomalie gibt. Je größer der rote Bereich ist, desto gravierender ist die Anomalie.
Sie können eine grafische Ansicht an verschiedenen Stellen anzeigen, indem Sie im linken
Skalenbereich nach oben oder unten wischen.

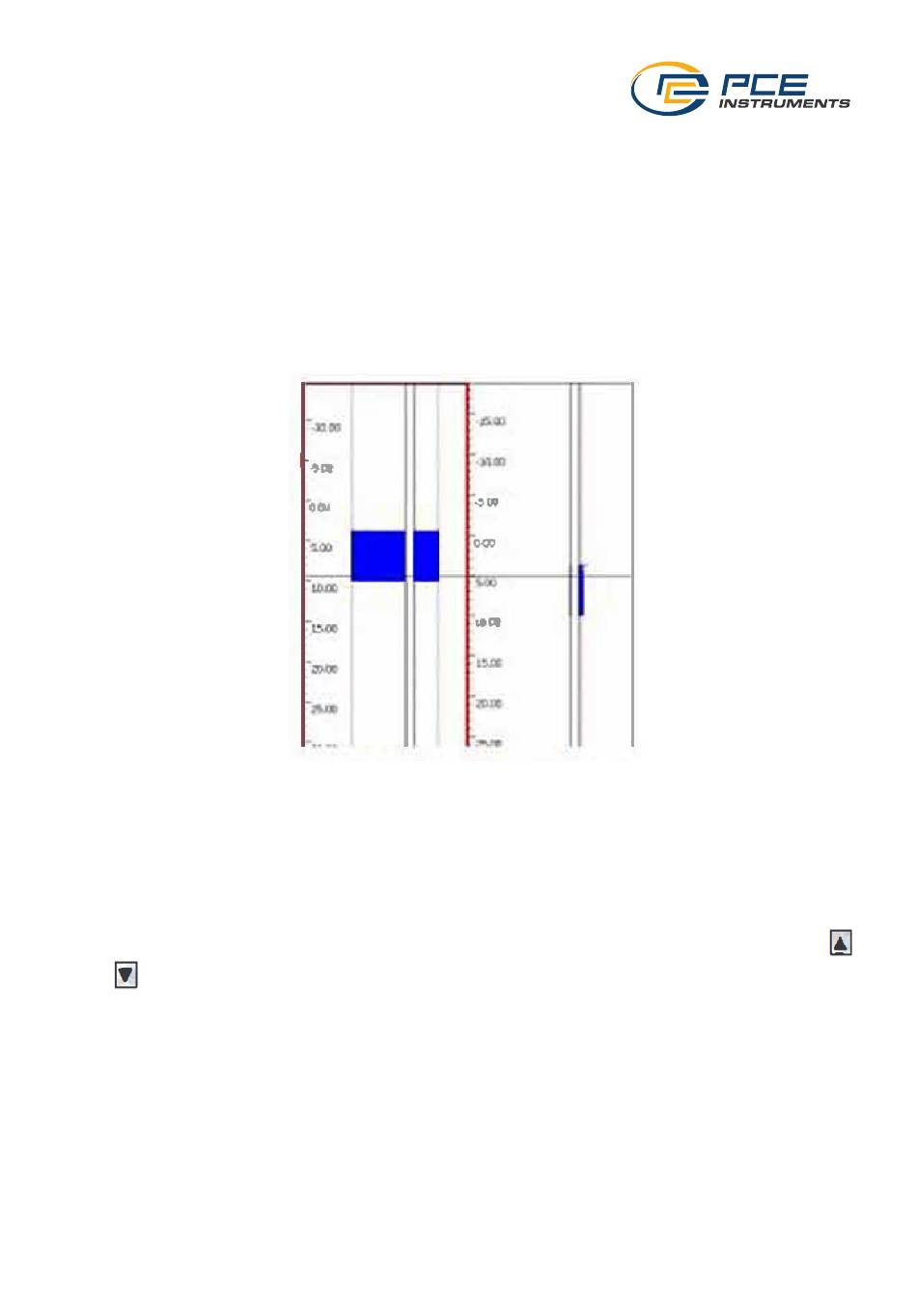

Abb. 22 Grafikansicht
In der Mitte des Histogramms befindet sich ein dunkler rechteckiger Block, der so genannte
Wandlerpositionsanzeiger, der sich während der Prüfung mit der Bewegung des Wandlers
bewegt und anzeigt, wo sich dieser im Schallrohr befindet.
Wenn die Probennahme gestoppt ist, erscheint ein horizontaler Cursor im Diagrammbereich, der
anzeigt, dass der aktuelle Messpunkt ausgewählt ist und weitere Ansichten sind ebenfalls
verknüpft, um den aktuellen Messpunkt auszuwählen. Nach der Auswahl können Sie sich in der
Grafik die verschiedenen Messpunktdaten anzeigen lassen, indem Sie auf die Schaltflächen
und im rechten Funktionstastenbereich klicken, um den Cursor zu bewegen.
