Betriebsanleitung RT3-24 ........................................................................................ Allgemeines
Übersichtsbilder,
Verdrahtungsan-
sicht
Beschreibung
Nr.
© 2013 Pohltechnic.com GbR www.pohltechnic.com - Ausgabe 20130827 |
Fortsetzung

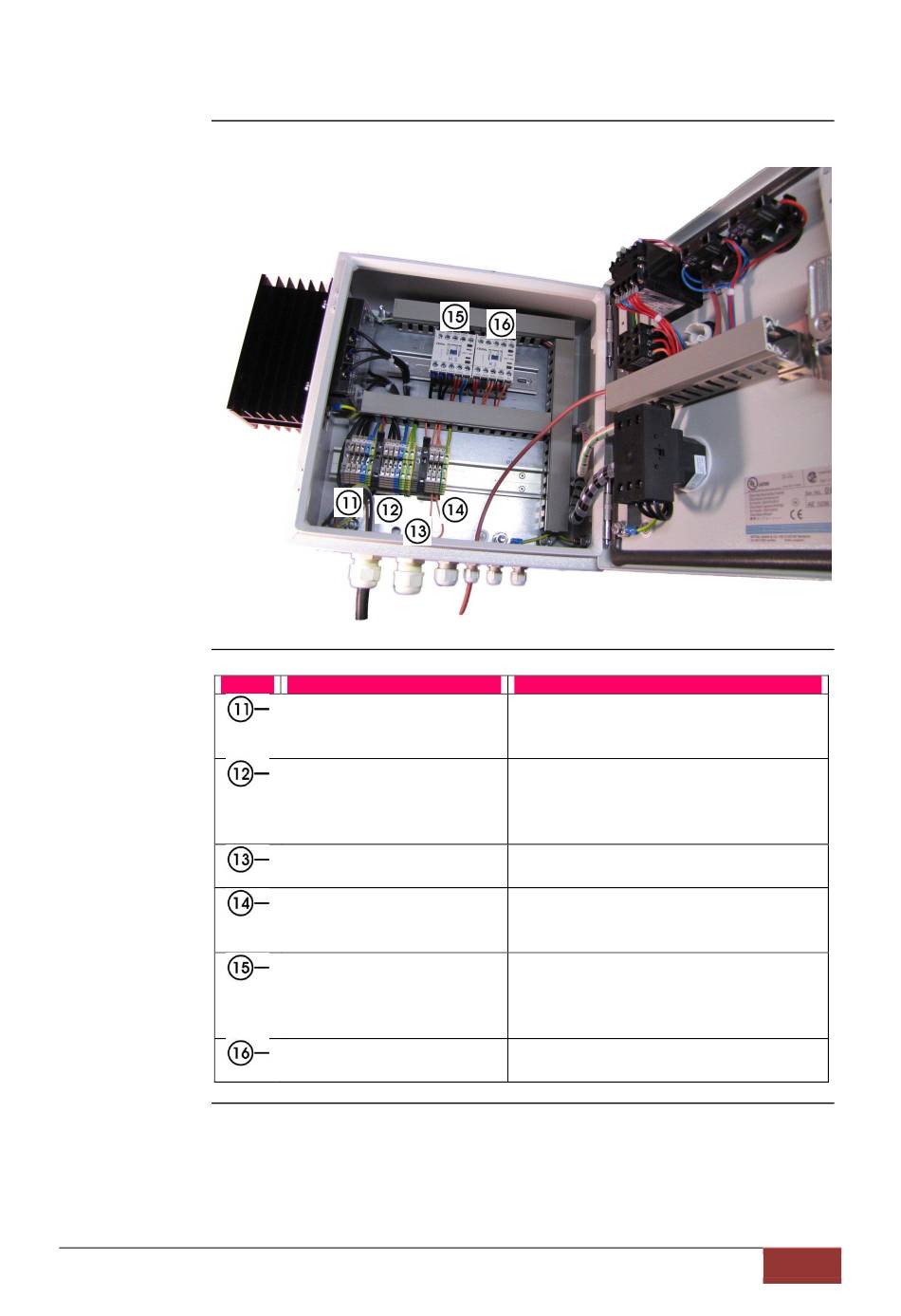

Verdrahtungsansicht Regler RT3-241 (Abb. ähnl.)
Benennung
Klemmenblock Stromein-
gang
Klemmenblock Lastan-
schluss
Terminalblock Fremdein-
speisung
Brücke f. Anschluss Poten-
tialfreier Öffner (Bimetall-
schalter)
Sicherheitsschütz
Sicherheitsschütz Strom-
kreis Fremdeinspeisung
Spezifikation
Klemmen 1-5
Hauptanschlussleitung mit Cekon-
Stecker 16A, 3Ph+N+PE 6h, Kf. Rot.
Klemmen 06-10
(Zwischen Klemme 5 u. 6 Sicherungs-
halter Absicherung Steuerspannung
400mA, Feinsich. 5x20)
230V AC, abgesichert mit Feinsiche-
rung 5x20 400mA)
Klemme 13 / 14. Brücke bei Kontakt-
auflegung entfernen.
Hardware –Alarmabschaltung bei Über-
temperatur Alarmausgang Controller.
K2 mit Selbsthaltung. Entsperrung über
Taster „START"
K3 mit Selbsthaltung. Entsperrung über
Taster „START"
Fortsetzung auf nächster Seite
7
