Optional items

General
The 7762 standard model includes the following optional items:
•
a support leg (7764)
•
a toilet roll holder (7765)
•
a comfortable padded armrest (7766)
•
a plastic cover to hide the weld (7767)

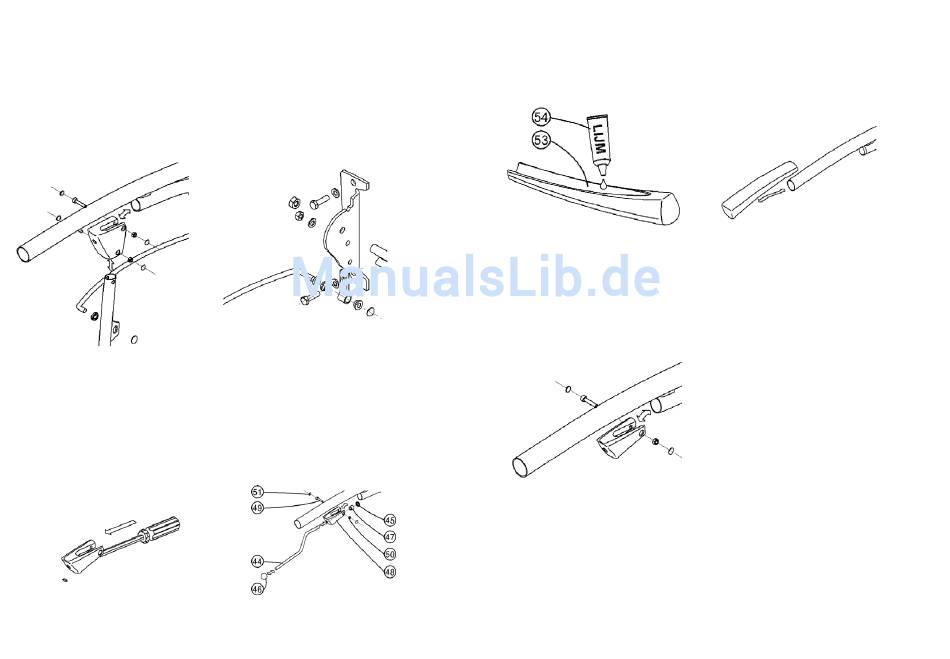

Attaching the support leg (7764)
•
Remove the end cap from the lower support bar.
•
Attach the hinge piece, by pressing or by tapping with a plastic hammer.
•
Fasten the guide rail with the curve of the rail pointing away from the user.
•
Attach the wall hinge to the wall attachment using one of the coach screws.
•
Using a knife take off the left or right-hand removable section of the guard.
•
Remove the 2° adjustment plate and if necessary replace with the 0° adjustment plate.
•
Adjust the height of the support rail by turning the adjustment sleeve in the foot of the
support leg so that the leg supports all the vertical load.
Attaching the toilet roll holder (7765)
7
•
Mit einem Schraubenzieher oder einem Lochdorn die Brechfläche aus der Schweißnaht-
Abdeckung oder dem Gelenkstück entfernen, indem Sie von innen nach außen drücken
oder leicht schlagen.
•
Den Rollenhalter in die Schweißnaht-Abdeckung oder das Gelenkstück schieben, die
Distanzbuchse anbringen und das Ganze mit der Schnellsicherung sichern.
•
Das Ganze montieren, indem Sie mit einem Plastikhammer drücken oder leicht schlagen.
Armauflage befestigen (7766)
•
Die Leimflächen des Rohrs gründlich mit Aceton reinigen, bevor der Leim aufgetragen wird.
•
Den Inhalt der gesamten Leimtube auf die Innenseite der Armauflage auftragen und diese
sofort auf dem Rohr anbringen. Achten Sie darauf, dass die Armauflage symmetrisch auf
dem Rohr liegt.
•
Die Armauflage 20-30 Sek. lang gleichmäßig andrücken. Nach 24 Stunden kann die
Armauflage vollständig belastet werden.
Invacare haftet nicht für Schäden, die auf eine fehlerhafte Befestigung / Benutzung
zurückzuführen sind.
Zierkappe aus Kunststoff befestigen (7767)
•
Die Zierkappe aus Kunststoff über das untere Rohr schieben.
•
Mit einem Hammer leicht auf die Zierkappe schlagen, bis sie ganz am unteren Rohr anliegt.
•
Die Schraube, die Mutter und die Abdeckkappen anbringen.
Technische Angaben
•
Stahlrohre mit stoß- und schlagfester Rilsan-Beschichtung
•
Gelenkstellen aus rostfreiem Stahl oder verzinktem Stahl
•
Armauflagen aus Polyurethan
•
Stützhöhe individuell einstellbar
•
In Längen von 50 cm bis 100 cm lieferbar
•
Höchstzulässige Belastung: 125 kg vertikal, 50 kg horizontal
•
Eigengewicht der Basisausführung 7762: ca. 4 kg
