Invacare R7762 Bedienungsanleitung Seite 9

Optionen
Allgemeines
Die Basisausführung 7762 kann mit den folgenden Optionen ausgestattet werden:
•
ein Stützfuß (7764)
•
ein Toilettenrollenhalter (7765)
•
eine komfortable weiche Armauflage (7766)
•
eine Zierkappe aus Kunststoff zur Abdeckung der Schweißnaht (7767)

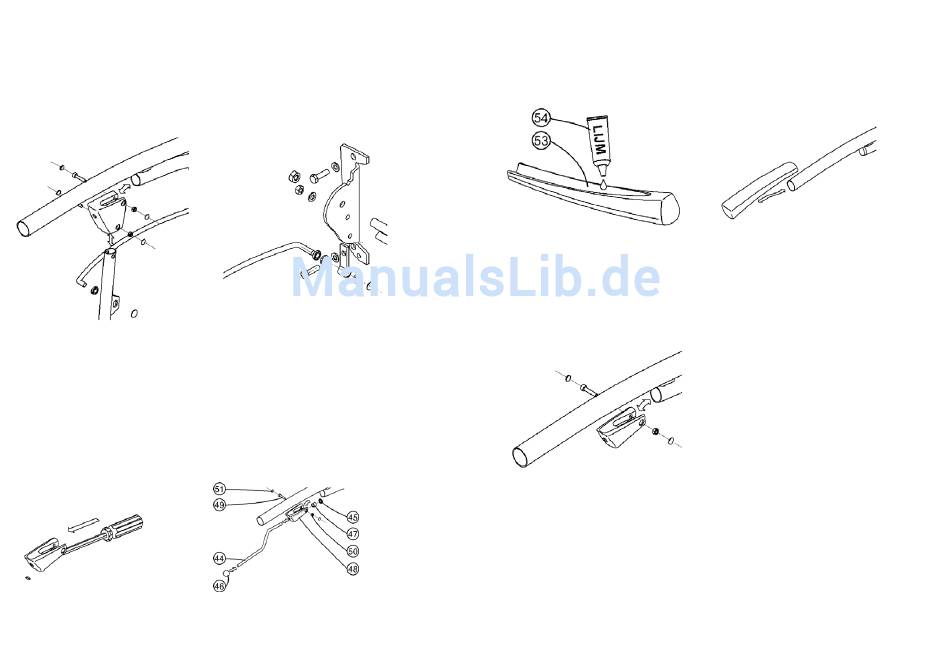

Den Stützfuß befestigen (7764)
•
Eventuell die Standard-Verschlusskappe aus dem unteren Rohr entfernen.
•
Das Gelenkstück durch Drücken oder leichtes Schlagen mit einem Plastikhammer
montieren.
•
Die Führung montieren (den Bogen an der vom Benutzer abgewandten Seite).
•
Das Wandscharnier mit einem der Gewindebolzen am Wandstück befestigen.
•
Mit einem Messer die linke oder rechte Brechfläche aus der Abdeckkappe entfernen.
•
Den Anschlag 2° entfernen und eventuell einen Anschlag 0° montieren.
•
Um die Höhe des Toilettenbügels nachzustellen, verdrehen Sie das Stellrohr im
Bodenstück des Stützfußes so, dass der Stützfuß die gesamte vertikale Belastung
aufnimmt.
Den Toilettenrollenhalter befestigen (7765)
•
Eventuell die Standard-Verschlusskappe Ø25, die Schweißnaht-Abdeckung oder das
Gelenkstück entfernen.
11
•
If necessary remove the standard Ø25, weld cover or hinge piece.
•
Using a screwdriver or dowel, take off the removable section from the weld cover or hinge
piece, by pressing/tapping outwards.
•
Slide the toilet roll holder into the weld cover or hinge piece, place the spacer into position
and secure in its entirety using the fastener.
•
Fasten the complete roll holder by pressing or tapping with a plastic hammer.
Attaching the armrest (7766)
•
Before applying the adhesive glue, clean the adhesive surface of the rail thoroughly using
acetone.
•
Apply the complete tube of adhesive to the underside of the armrest and place this into
position onto the rail ensuring that it is symmetrical.
•
Press the armrest down evenly on the rail for 20 - 30 secs. After 24 hours the armrest will
be ready to take a full load.
Invacare is not liable for any damage resulting from incorrect attachment/use.
Attaching the plastic guard (7767)
•
Slide the plastic guard over the lower rail.
•
Using a plastic hammer, tap the guard so that it fits snugly against the lower rail.
•
Fix the screw, nut and caps.
Technical specifications
•
Steel tubing with a shockproof and impact-resistant Rilsan coating
•
Hinge pieces manufactured from stainless steel or galvanised steel
•
Polyurethane armrest
•
Adjustable support height per person
•
Available in lengths between 50 cm and 100 cm
•
Maximum permissible capacity: 125 kg vertical, 50 kg horizontal
•
Weight of standard 7762 model: approx. 4 kg
8
