Opties
Algemeen
De basisuitvoering 7762 is te voorzien van de volgende opties:
•
een steunpoot (7764)
•
een toiletrolhouder (7765)
•
een comfortabele zachte armlegger (7766)
•
een kunststof sierdop om de las te bedekken (7767)

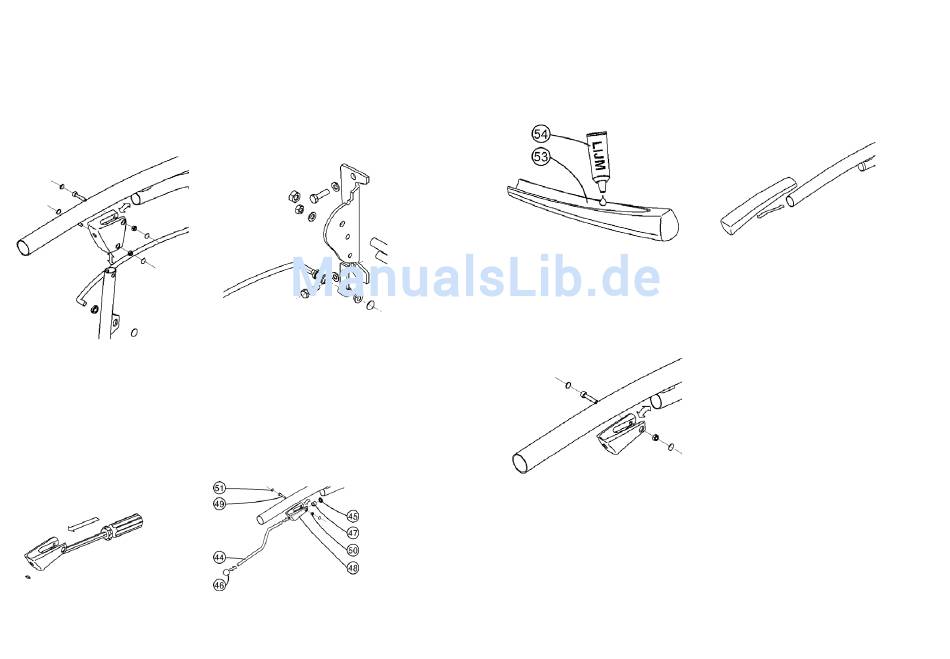

Bevestiging steunpoot (7764)
•
Verwijder eventueel de standaard einddop uit de onderste buis.
•
Monteer het scharnierstuk, door drukken of tikken met kunststof hamer.
•
Monteer de geleider, met de bocht van de gebruiker af gekeerd.
•
Bevestig het wandscharnier aan het wandstuk m.b.v. een van de houtdraadbouten.
•
Verwijder met een mes het linker of rechter uitbreekvlak van de afdekkap.
•
Verwijder de aanslag 2° en monteer eventueel een aanslag 0°.
•
Verstel de hoogte van de toiletbeugel door de stelbuis in de voet van de steunpoot te
verdraaien, zodanig dat de steunpoot alle verticale last opneemt.
Bevestiging toiletrolhouder (7765)
•
Verwijder eventueel de standaard einddop Ø25, lasafdekking of scharnierstuk.
•
Verwijder met een schroevendraaier of drevel het uitbreekvlak uit de lasafdekking of
scharnierstuk, door van binnen naar buiten te drukken/tikken.
3
•
Enlever éventuellement l'embout Ø25, cache fixation ou charnière.
•
À l'aide d'un tournevis ou d'un poinçon, enlever la partie escamotable du cache fixation ou
de la charnière en appuyant / tapant de l'intérieur vers l'extérieur.
•
Enfiler le support du rouleau de papier dans le cache fixation ou la charnière, placer la
douille intermédiaire et verrouiller l'ensemble à l'aide de la bague de verrouillage.
•
Monter l'ensemble en exerçant une pression ou en tapant légèrement avec un marteau en
plastique.
Montage de l'accoudoir (7766)
•
Nettoyer les parties à encoller avec de l'acétone avant d'appliquer la colle.
•
Appliquer la totalité du tube de colle sur la face interne de l'accoudoir et placer ce dernier
directement sur la barre en prenant garde de bien l'appliquer de façon symétrique.
•
Maintenir l'accoudoir appuyé pendant 20 à 30 secs. L'accoudoir pourra soutenir des
charges après un délai de 24 heures.
Invacare n'est pas responsable des dégâts dus à une fixation / utilisation impropre.
Montage du cache en plastique (7767)
•
Enfiler le cache en plastique sur le tube inférieur.
•
Tapoter avec un marteau jusqu'à ce que le cache soit entièrement engagé sur le tube.
•
Placer le vis, l'écrou et les capuchons.
Caractéristiques techniques
•
Tubes métalliques recouverts de revêtement Rilsan, résistant aux chocs.
•
Points de charnière en acier inoxydable ou acier trempé
•
Accoudoir en polyuréthanne
•
Hauteur d'appui réglable selon la personne
•
Longueurs disponibles de 50 cm à 100 cm
•
Résistance maximum de charge: 125 kg verticalement, 50 kg horizontalement
•
Poids de la version de base 7762: environ 4 kg
