Options
Généralités
La version 7762 de base peut être équipée des options suivantes:
•
un pied de soutien (7764)
•
un support pour papier toilette (7765)
•
un accoudoir doux et confortable (7766)
•
un esthétique cache pour couvrir la fixation (7767)

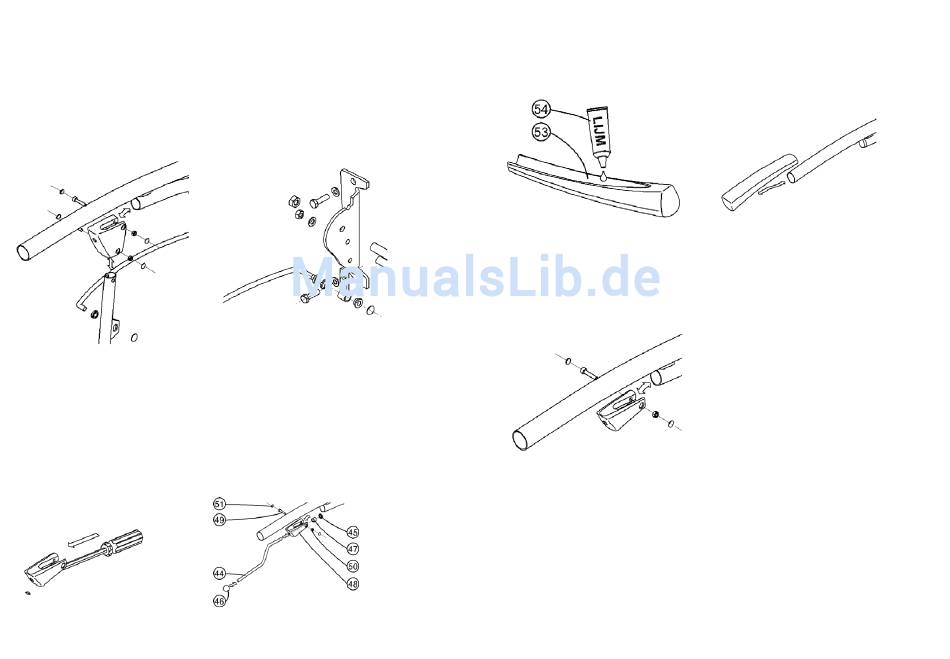

Montage du pied de soutien (7764)
•
Enlever éventuellement l'embout du tube inférieur.
•
Monter la charnière en exerçant une pression ou en tapant légèrement avec un marteau en
plastique.
•
Monter le guide, du côté opposé à l'utilisateur (tourné vers l'extérieur)
•
Fixer la charnière à la partie murale avec l'un des tire-fond.
•
À l'aide d'un couteau, enlever la partie escamotable gauche ou droite du capuchon.
•
Enlever la butée 2° et monter éventuellement une butée 0°.
•
Régler la hauteur de la barre d'appui en faisant tourner le tube de réglage dans le pied de
soutien, de façon à ce que ce dernier soutienne toute la charge verticale.
Montage du support pour papier toilette (7765)
15
•
Schuif de rolhouder in de lasafdekking of scharnierstuk, plaats de afstandbus en borg het
geheel met de snelborger.
•
Monteer het geheel, door drukken of tikken met kunststof hamer.
Bevestiging armlegger (7766)
•
Reinig de lijmvlakken van de buis grondig met aceton voordat de lijm wordt aangebracht.
•
Breng de gehele tube lijm aan op de binnenzijde van de armlegger en plaats deze direct op
de buis en zorg ervoor dat de armlegger symmetrisch op de buis ligt.
•
Armlegger gedurende 20-30 sec. gelijkmatig aandrukken. Na 24 uur gereed voor volledige
belasting.
Invacare is niet aansprakelijk voor schade als gevolg van onjuiste bevestiging /gebruik.
Bevestiging kunststof sierdop (7767)
•
Schuif de kunststof sierdop over de onderste buis.
•
Tik de sierdop aan met een hamer, totdat deze geheel tegen de onderste buis aanligt.
•
Plaats de schroef, de moer en de afdekkapjes.
Technische gegevens
•
Stalen buizen voorzien van een stoot- en slagvaste Rilsan coating
•
Scharnierpunten vervaardigd van roestvast staal of verzinkt staal
•
Armlegger van polyurethaan
•
Afsteunhoogte instelbaar per persoon
•
Leverbaar in lengten van 50 cm tot 100 cm
•
Maximaal toelaatbare belasting: 125 kg verticaal, 50 kg horizontaal
•
Eigen gewicht basisuitvoering 7762: ca. 4 kg
