Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts
ausgehändigt werden.
Lesen Sie diese Gebrauchsanweisung VOR Verwendung des
Produktes und bewahren Sie sie für den weiteren Gebrauch auf.

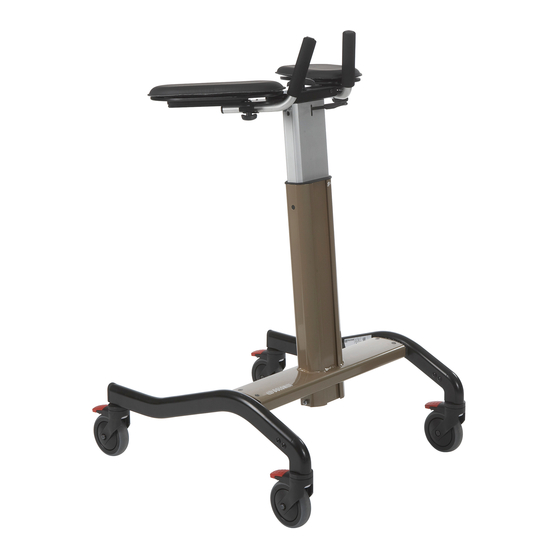

Dolomite Step Up®
1521677, 1521678, 1521679, 1536121, 1536122, 1579540
de Gehhilfe
Gebrauchsanweisung
1536121
1536122
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Invacare Dolomite Step Up
Inhaltszusammenfassung für Invacare Dolomite Step Up

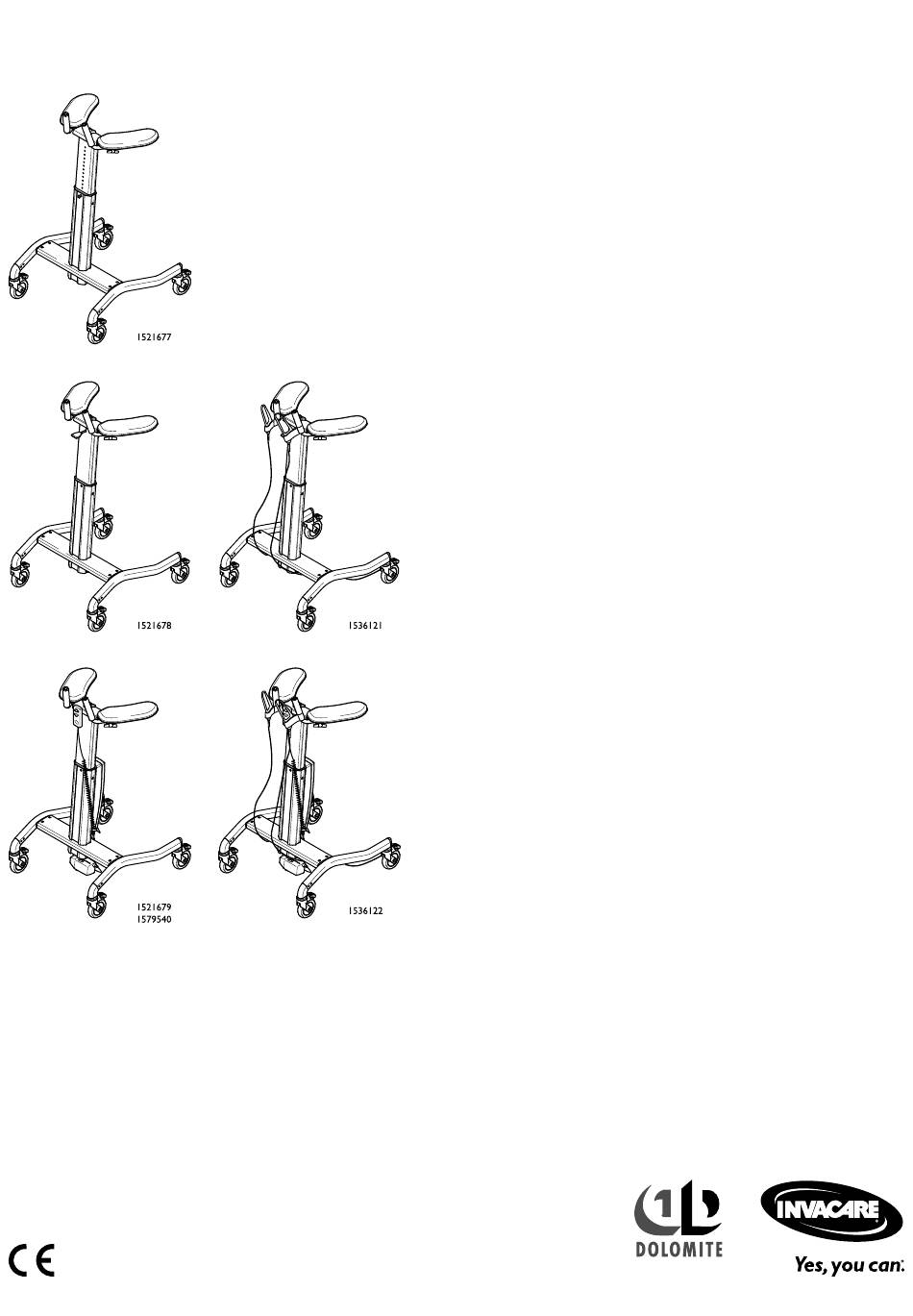

- Seite 1 Dolomite Step Up® 1521677, 1521678, 1521679, 1536121, 1536122, 1579540 de Gehhilfe Gebrauchsanweisung 1521677 1521678 1536121 1521679 1536122 1579540 Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt werden. Lesen Sie diese Gebrauchsanweisung VOR Verwendung des Produktes und bewahren Sie sie für den weiteren Gebrauch auf.
- Seite 2 Alle Rechte vorbehalten. Die Weiterveröffentlichung, Vervielfältigung oder Änderung im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von Invacare ist untersagt. Markenzeichen sind durch ™ und ® gekennzeichnet. Alle Markenzeichen sind Eigentum der oder zugelassen auf die Invacare Corporation bzw. deren Tochtergesellschaften, sofern nicht anders angegeben.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemein ........1.1 Über diese Gebrauchsanweisung. -
Seite 4: Allgemein
Dolomite Step Up® • 1521678 – Hydraulische Version von Step Up 1 Allgemein – Gehhilfe mit Gasdruckfeder zur Höhenverstellung, komplett montiert. – Ausgestattet mit schwenkbaren 125-mm-Rollen mit 1.1 Über diese Gebrauchsanweisung fußbetriebener Bremse an allen 4 Rollen. • 1536121 – Hydraulische Version von Step Up mit Handbremse Diese Gebrauchsanweisung enthält wichtige Informationen zu Ihrem... -
Seite 5: Sicherheit
Manuelle und hydraulische Version von Step Up 2.1 Allgemeine Warnhinweise WARNUNG! DOLOMITE XXXXXXXXX XXXXXXX Fallrisiko XXXXXXXX-XXXXX-XX – Die Gehhilfe darf ausschließlich als Gehwagen Invacare REA AB Växjövägen 303 34375 DIÖ verwendet werden. Sweden 331492 562909 XXX kg XX-XX c m –... -
Seite 6: Vor Der Verwendung
Dolomite Step Up® Vergewissern Sie sich vor der Benutzung, dass alle Siehe hierzu die Gebrauchsanweisung. Drehknöpfe und Schrauben an den folgenden Komponenten festgezogen sind: • Rahmen mit verstellbarer Breite Weitere elektrische Anschlusswerte für den Step Up Electric • Armlehnen finden Sie auf dem am Motor angebrachten Schild. -
Seite 7: Verwenden
Verwenden 3 Verwenden 3.1 Bremsen Räder mit einem ROTEN Bremspedal können festgestellt werden. WARNUNG! Sturzgefahr – Es müssen zwei der Räder festgestellt sein, bevor der Benutzer zu oder von der Gehhilfe geleitet wird. Drücken Sie den äußeren Rand des Bremspedals nach unten um Steuerungseinheit die Bremse festzustellen. -
Seite 8: Einstellung Der Breite - Armstützen/Griffe
Dolomite Step Up® Die Gehhilfe verfügt über eine Notausschaltung und eine Notsenkung. Griffeinstellung Alternative Handgriffe sind als Zubehör erhältlich. Rote Taste D drücken Notausschaltung º Notsenkung Taste E drücken Zurücksetzen Rote Taste D im Uhrzeigersinn drehen 3.4 Einstellung der Breite –... -
Seite 9: Höhenverstellung
Verwenden Schieben Sie die Armstützen B vorsichtig nach oben, ziehen Sie den Stift A heraus und stellen Sie den Gehwagen auf die gewünschte Höhe ein. Vergewissern Sie sich, dass der Stift A ordnungsgemäß hineingedrückt ist. Hierdurch wird die Höheneinstellung verriegelt. WARNUNG! Sturzgefahr –... - Seite 10 Dolomite Step Up® Wenn der Benutzer sitzt, die Rückseite der Gehhilfe unter den Sitz schieben und die Gehhilfe so dicht wie möglich vor den Benutzer stellen. Die Füße des Benutzers sollten mittig zwischen den Seitenrahmen stehen. Die Vorderradbremsen arretieren. Der Benutzer legt die Unterarme auf die Unterarmstütze und ergreift beide Schiebegriffe.
-
Seite 11: Zubehör
– Verwenden Sie ausschließlich Originalzubehör 4.6 Infusionsständer und -ersatzteile. Ersatzteillisten und zusätzliche Bedienungsanleitungen können bei Ihrem Invacare-Händler bestellt werden. 4.2 Korb Der Infusionsständer kann an der Stange A montiert werden und Im Korb A kann der Benutzer verschiedene Gegenstände ermöglicht das Aufhängen eines Infusionsbeutels am Produkt. -
Seite 12: Rad 100 Mm
Dolomite Step Up® Um die Feststellbremse zu betätigen, drücken Sie den/die Bremshebel A vollständig nach vorne. Um die Feststellbremse zu lösen, ziehen Sie den/die Bremshebel A in Richtung der Griffe. An dem deutlich hörbaren Klicken erkennen Sie, dass sich die Bremse in der richtigen Position befindet, sodass die Räder gesperrt sind. -
Seite 13: Stehhilfe „Stand Assist
Zubehör 4.11 Stehhilfe „Stand Assist“ • Die optionale Stehhilfe „Stand Assist“ ist für Benutzer vorgesehen, die Unterstützung beim Stehen benötigen. Sie besteht aus einer Standplatte A, einer Knieunterstützung B und einem Körpergurt. • Mithilfe der optionalen Stehhilfe „Stand Assist“ kann die Gehhilfe verwendet werden, um den Benutzer herumzudrehen oder auf kürzeren Strecken zu transportieren. -
Seite 14: Instandhaltung Und Pflege
Dolomite Step Up® • Das Produkt kann in einer Waschmaschine oder von Hand 5 Instandhaltung und Pflege gewaschen werden. • Die Temperatur darf beim Waschen und Trocknen 60° C nicht überschreiten. 5.1 Wartung • Es kann sowohl ein Hochdruckreiniger verwendet werden als auch ein gewöhnlicher Wasserstrahl. -
Seite 15: Nach Dem Gebrauch
Nach dem Gebrauch • Inspektion 6 Nach dem Gebrauch • Reinigung Weitere Informationen finden Sie in Kapitel 4 “Instandhaltung und 6.1 Entsorgung Pflege”. Nach Ende seiner Lebensdauer sollte das Produkt in Übereinstimmung WARNUNG! mit den Gesetzen und Vorschriften für Abfallentsorgung des Verletzungsgefahr jeweiligen Landes recycelt werden. -
Seite 16: Technische Daten
Dolomite Step Up® 7 Technische Daten 7.1 Abmessungen und Gewicht Manuelle Version Hydraulische Version Elektrische Version von Step Up von Step Up von Step Up 1521677 1521678, 1536121* 1521679**, 1536122*, 1579540*** A Breite innen, Rahmen (verstellbar) 580–670–760 mm B Breite außen, Rahmen (verstellbar) 700–790–880 mm... -
Seite 17: Material
Technische Daten Schallpegel 48 dB (A) Räder Polyamid mit Greifringen aus Polypropylen und Profil aus thermoplastischem Elastomer (TPE) Anwendungsteil vom Typ B Anwendungsteil, das die Kunststoffteile Material entsprechend Markierung (PA, PP, PE) festgelegten Anforderungen zum Schrauben Stahl, korrosionsgeschützt Schutz gegen elektrischen Schlag gemäß... -
Seite 18: Leitlinien Und Herstellererklärung - Elektromagnetische Störfestigkeit
Dolomite Step Up® Oberwellenemissionen Nicht zutreffend Nicht zutreffend IEC 61000-3-2 Spannungsschwankungen/Flicker Nicht zutreffend Nicht zutreffend IEC 61000-3-3 Leitlinien und Herstellererklärung – elektromagnetische Störfestigkeit Dieses Produkt ist zur Verwendung in der nachfolgend definierten elektromagnetischen Umgebung vorgesehen. Der Benutzer des Produkts muss sicherstellen, dass das Bett in einer solchen Umgebung verwendet wird. -
Seite 19: Empfohlene Trennabstände Zwischen Mobilen Hf-Kommunikationsgeräten Und Diesem Produkt
Technische Daten Mobile HF-Kommunikationsgeräte dürfen nicht näher am Produkt (einschließlich Kabeln) verwendet werden, als mit dem empfohlenen Abstand, der sich aus der Gleichung für die Senderfrequenz ergibt. Empfohlener Abstand: Leitungsgeführte HF-Störgrößen 0,150–80 MHz IEC 61000-4-6 Ausgestrahlte 3 V/m HF-Störgrößen 3 V/m 80–800 MHz 80–800 MHz IEC 61000-4-3... - Seite 20 Invacare Verkaufsadressen Deutschland: Schweiz / Suisse / Svizzera: Österreich: Invacare GmbH, Invacare AG Invacare Austria GmbH Alemannenstraße 10 Benkenstrasse 260 Herzog Odilostrasse 101 D-88316 Isny CH-4108 Witterswil A-5310 Mondsee Tel: (49) (0)7562 700 0 Tel: (41) (0)61 487 70 80...
