This manual MUST be given to the user of the product.
BEFORE using this product, read this manual and save for future reference.
Invacare® H335 / H345

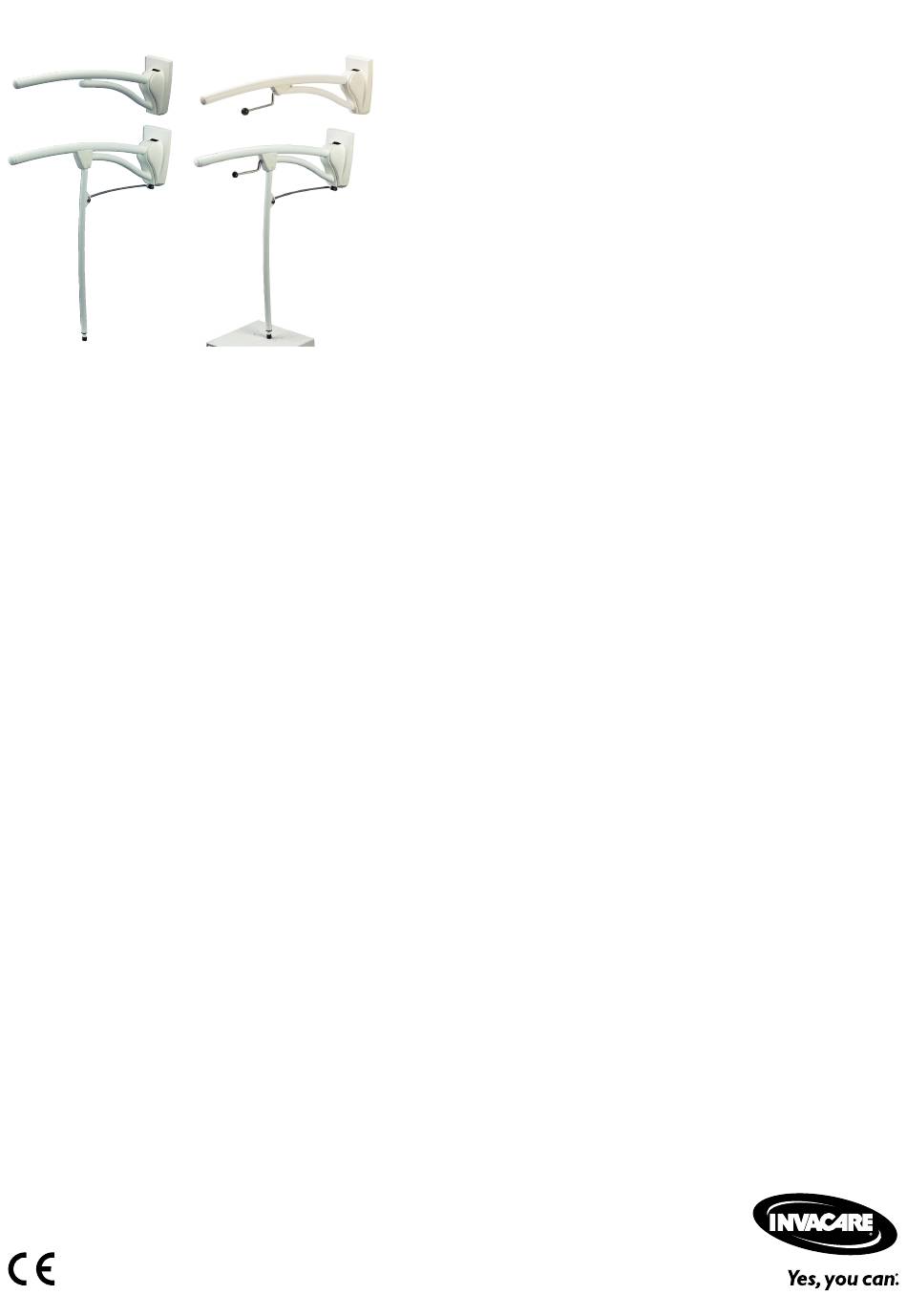

R7762-R7768 / R7769 / R7770 / R7772 / R7773 / R7780
en Support folding handle
User Manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
de Stützklappgriff
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
fr
Barre d'appui relevable
Manuel d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
it
Maniglione di supporto pieghevole
Manuale d'uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
es
Barra de apoyo abatible
Manual del usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
pt
Barra de apoio rebatível
Manual de utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
nl
Opvouwbare steungreep
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
da Støttefoldehåndtag
Brugsanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
no Støttende foldehåndtak
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
sv
Fällbart stödhandtag
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
fi
Taittuva tukikahva
Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
