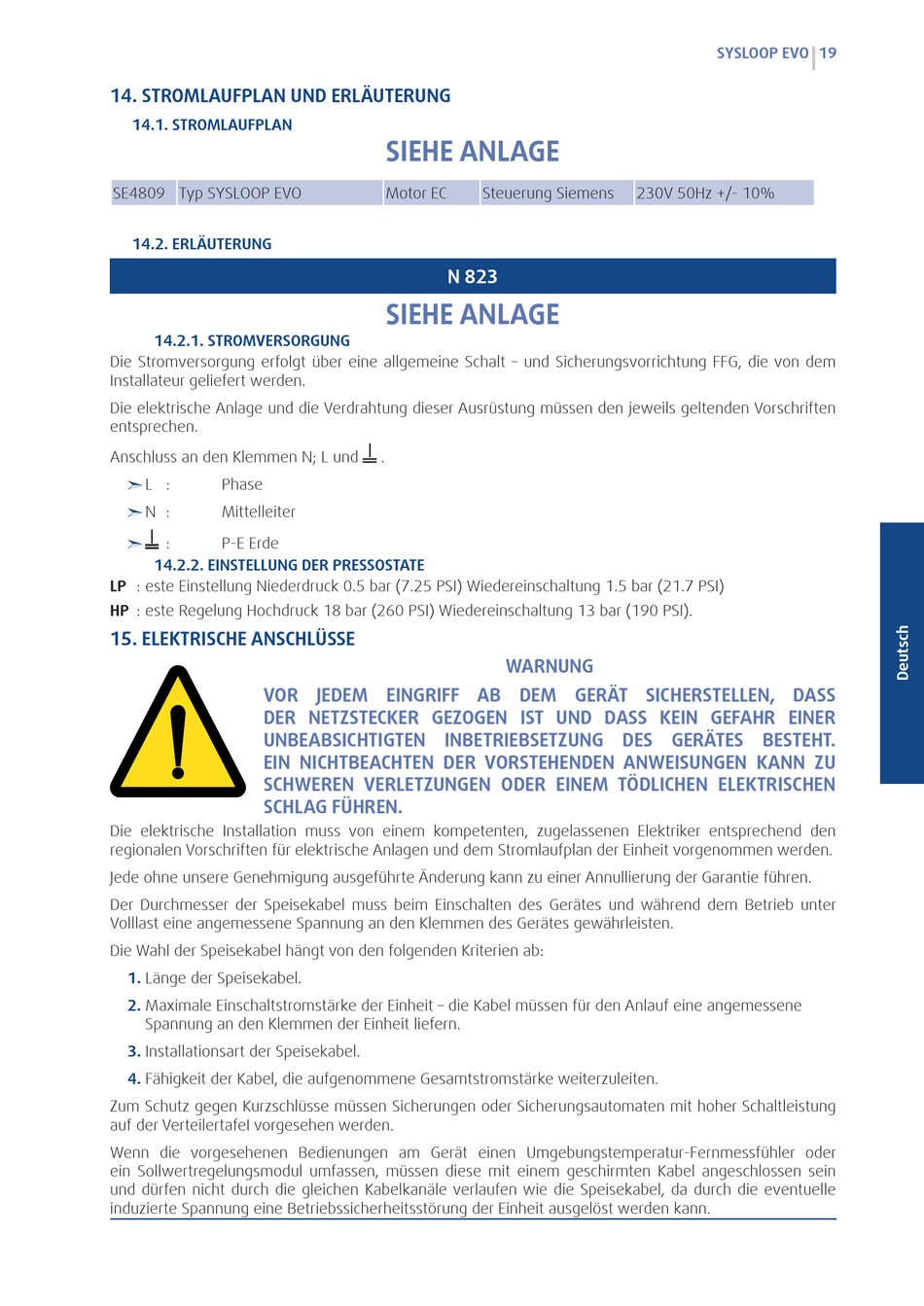

14. STROMLAUFPLAN UND ERLÄUTERUNG
14.1. STROMLAUFPLAN
SE4809 Typ SYSLOOP EVO
14.2. ERLÄUTERUNG
14.2.1. STROMVERSORGUNG
Die Stromversorgung erfolgt über eine allgemeine Schalt – und Sicherungsvorrichtung FFG, die von dem
Installateur geliefert werden.
Die elektrische Anlage und die Verdrahtung dieser Ausrüstung müssen den jeweils geltenden Vorschriften
entsprechen.
Anschluss an den Klemmen N; L und
L :
Phase
²
N :
Mittelleiter
²
:
P-E Erde
²
14.2.2. EINSTELLUNG DER PRESSOSTATE
LP : este Einstellung Niederdruck 0.5 bar (7.25 PSI) Wiedereinschaltung 1.5 bar (21.7 PSI)
HP : este Regelung Hochdruck 18 bar (260 PSI) Wiedereinschaltung 13 bar (190 PSI).
15. ELEKTRISCHE ANSCHLÜSSE
VOR JEDEM EINGRIFF AB DEM GERÄT SICHERSTELLEN, DASS
DER NETZSTECKER GEZOGEN IST UND DASS KEIN GEFAHR EINER
UNBEABSICHTIGTEN INBETRIEBSETZUNG DES GERÄTES BESTEHT.
EIN NICHTBEACHTEN DER VORSTEHENDEN ANWEISUNGEN KANN ZU
SCHWEREN VERLETZUNGEN ODER EINEM TÖDLICHEN ELEKTRISCHEN
SCHLAG FÜHREN.
Die elektrische Installation muss von einem kompetenten, zugelassenen Elektriker entsprechend den
regionalen Vorschriften für elektrische Anlagen und dem Stromlaufplan der Einheit vorgenommen werden.
Jede ohne unsere Genehmigung ausgeführte Änderung kann zu einer Annullierung der Garantie führen.
Der Durchmesser der Speisekabel muss beim Einschalten des Gerätes und während dem Betrieb unter
Volllast eine angemessene Spannung an den Klemmen des Gerätes gewährleisten.
Die Wahl der Speisekabel hängt von den folgenden Kriterien ab:
1.
Länge der Speisekabel.
2.
Maximale Einschaltstromstärke der Einheit – die Kabel müssen für den Anlauf eine angemessene
Spannung an den Klemmen der Einheit liefern.
3.
Installationsart der Speisekabel.
4.
Fähigkeit der Kabel, die aufgenommene Gesamtstromstärke weiterzuleiten.
Zum Schutz gegen Kurzschlüsse müssen Sicherungen oder Sicherungsautomaten mit hoher Schaltleistung
auf der VerteilertafeI vorgesehen werden.
Wenn die vorgesehenen Bedienungen am Gerät einen Umgebungstemperatur-Fernmessfühler oder
ein Sollwertregelungsmodul umfassen, müssen diese mit einem geschirmten Kabel angeschlossen sein
und dürfen nicht durch die gleichen Kabelkanäle verlaufen wie die Speisekabel, da durch die eventuelle
induzierte Spannung eine Betriebssicherheitsstörung der Einheit ausgelöst werden kann.
SIEHE ANLAGE
Motor EC
Steuerung Siemens
N 823
SIEHE ANLAGE
.
WARNUNG
SYSLOOP EVO
230V 50Hz +/- 10%
19
