20 SYSLOOP EVO

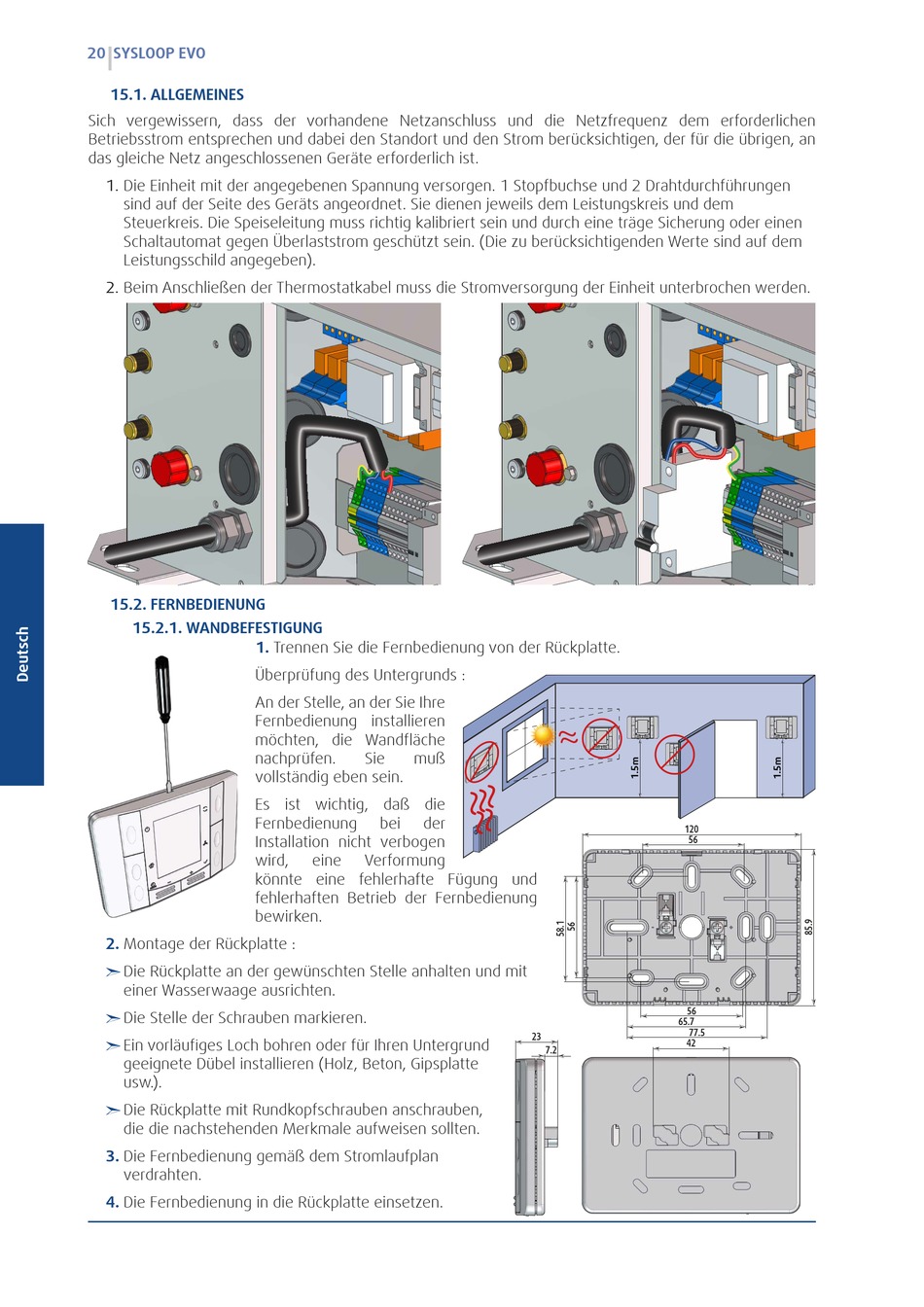

15.1. ALLGEMEINES
Sich vergewissern, dass der vorhandene Netzanschluss und die Netzfrequenz dem erforderlichen
Betriebsstrom entsprechen und dabei den Standort und den Strom berücksichtigen, der für die übrigen, an
das gleiche Netz angeschlossenen Geräte erforderlich ist.
1. Die Einheit mit der angegebenen Spannung versorgen. 1 Stopfbuchse und 2 Drahtdurchführungen
sind auf der Seite des Geräts angeordnet. Sie dienen jeweils dem Leistungskreis und dem
Steuerkreis. Die Speiseleitung muss richtig kalibriert sein und durch eine träge Sicherung oder einen
Schaltautomat gegen Überlaststrom geschützt sein. (Die zu berücksichtigenden Werte sind auf dem
Leistungsschild angegeben).
2. Beim Anschließen der Thermostatkabel muss die Stromversorgung der Einheit unterbrochen werden.
15.2. FERNBEDIENUNG
15.2.1. WANDBEFESTIGUNG
1.
Überprüfung des Untergrunds :
An der Stelle, an der Sie Ihre
Fernbedienung installieren
möchten, die Wandfläche
nachprüfen.
vollständig eben sein.
Es ist wichtig, daß die
Fernbedienung
Installation nicht verbogen
wird,
könnte eine fehlerhafte Fügung und
fehlerhaften Betrieb der Fernbedienung
bewirken.
2.
Montage der Rückplatte :
Die Rückplatte an der gewünschten Stelle anhalten und mit
²
einer Wasserwaage ausrichten.
Die Stelle der Schrauben markieren.
²
Ein vorläufiges Loch bohren oder für Ihren Untergrund
²
geeignete Dübel installieren (Holz, Beton, Gipsplatte
usw.).
Die Rückplatte mit Rundkopfschrauben anschrauben,
²
die die nachstehenden Merkmale aufweisen sollten.
3.
Die Fernbedienung gemäß dem Stromlaufplan
verdrahten.
4.
Die Fernbedienung in die Rückplatte einsetzen.
Trennen Sie die Fernbedienung von der Rückplatte.
Sie
muß
bei
der
eine
Verformung
120
56
56
65.7
77.5
23
42
7.2
